当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6908-2
LTC6908-2技术文档下载：
LTC6908-2技术文档产品手册下载
LTC6908-2 - 典型应用图例：

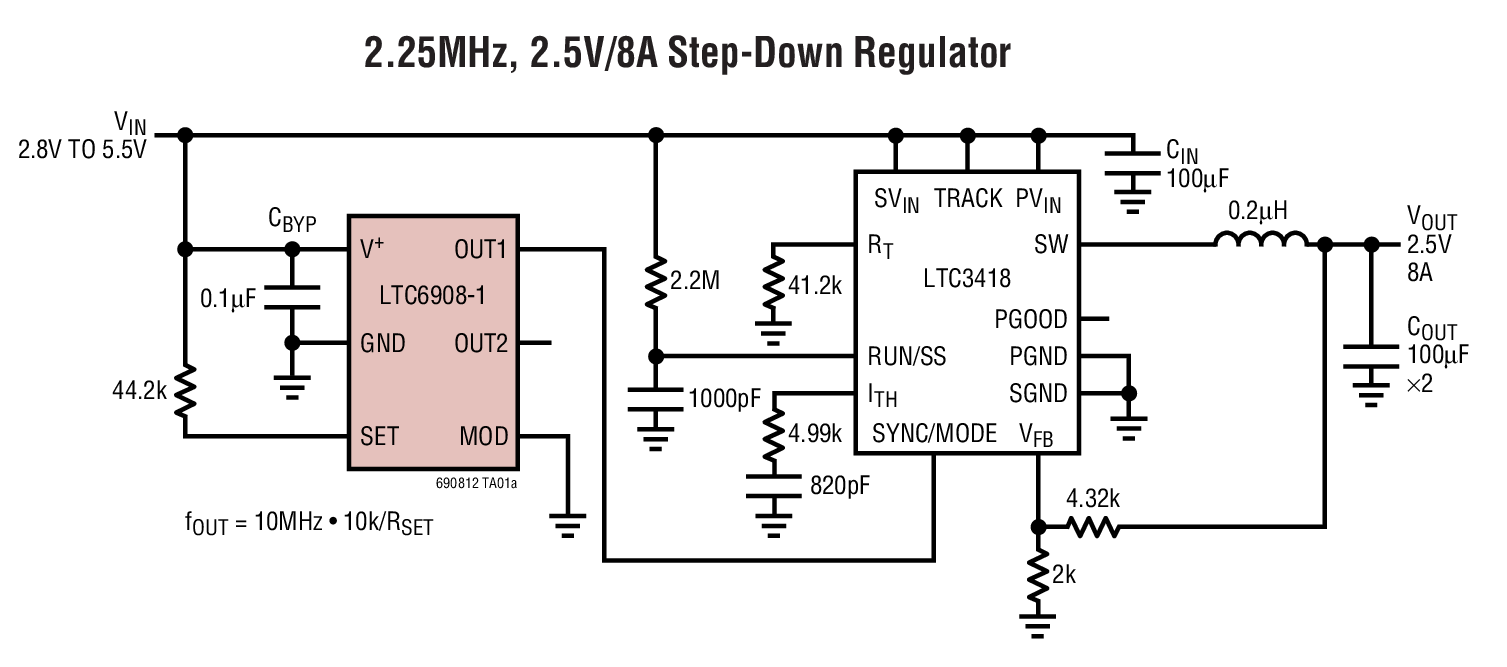

LTC6908-2典型应用图例一

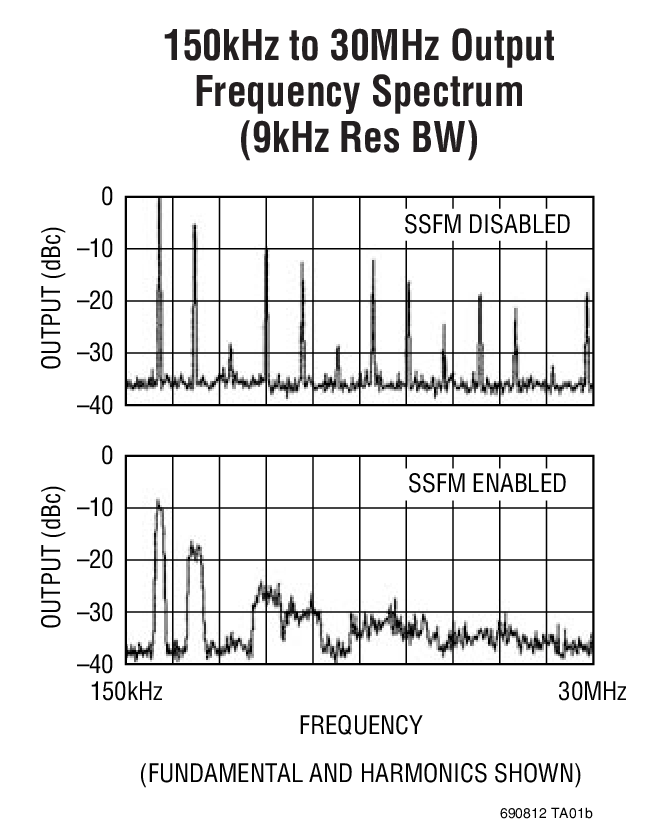

LTC6908-2典型应用图例二
LTC6908-2 - 封装图解：

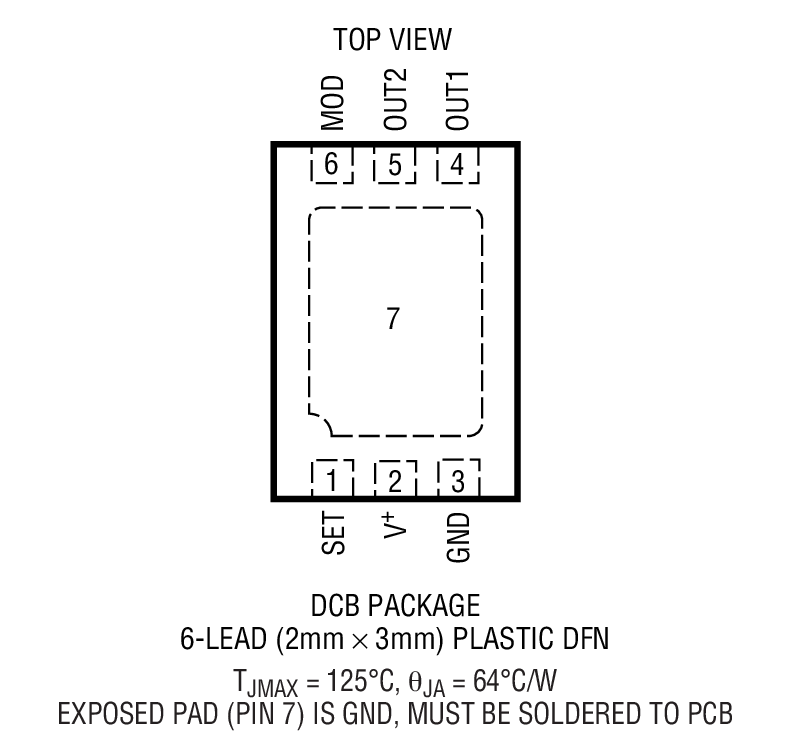

LTC6908-2封装图解一

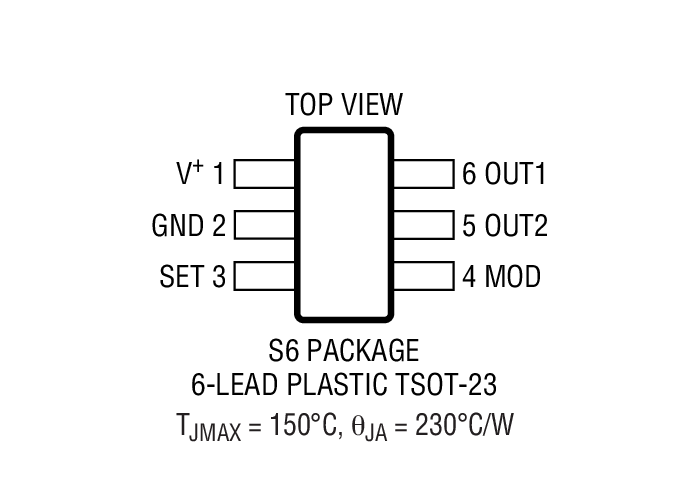

LTC6908-2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6908-2介绍

LTC6908-2 - LTC6908-2是具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

LTC6908-2是LINEAR凌力尔特公司的一款硅振荡器产品，LTC6908-2是LTC6908-2是具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器，本站介绍了LTC6908-2的封装应用图解、特点和优点、功能等，并给出了与LTC6908-2相关的LINEAR元器件型号供参考。

LTC6908-2 - LTC6908-2是具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器 - 硅振荡器 - 航天和严酷环境 - 凌力尔特

LTC6908-2 - 具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

LTC6908 - 具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6908 是一款易用型精准振荡器，可提供两个相移 180° 或 90° 的输出。振荡器频率可利用单个外部电阻器 (RSET) 来设置，并可启动扩频调频 (SSFM) 功能来改善电磁兼容性 (EMC) 性能。

LTC6908 采用 2.5V 至 5.5V 的单工作电源，并提供了轨至轨、50% 占空比方波输出。一个阻值范围为 10k 至 2M 的电阻器用于设定一个 50kHz 至 10MHz 的振荡器频率 (5V 电源)。振荡器的频率可以很容易地运用下面的简单公式来设置：

fOUT = 100MHz?10k/ RSET

LTC6908 的 SSFM 功能可利用一个伪随机噪声 (PRN) 信号来调制输出频率，以降低峰值电磁辐射并改善 EMC 性能。扩频量被固定于中心频率的 ±10%。当 SSFM 被使能时，调制速率将由用户来选择。3 种可行的调制速率为 fOUT/16、fOUT/32 和 fOUT/64。

?

特点
  • LTC6908-1：互补输出 (0°/180°)
  • LTC6908-2：正交输出 (0°/90°)
  • 50kHz 至 10MHz 频率范围
  • 采用一个外部电阻器设定频率
  • 可选扩频调频用于改善 EMC 性能
  • ±10% 扩频
  • 400μA 典型电源电流 (V+ = 5V，50kHz)
  • 频率误差 =< 1.5% 最大值 (TA = 25oC，V+ = 3V)
  • ±40ppm/oC 温度稳定性
  • 快速启动时间：典型值为 260μs (1MHz)
  • 对输出进行静噪，直到输出稳定
  • 2.5V 至 5.5V 的单电源工作电压
  • 采用扁平 (高度仅 1mm) ThinSOT 和 DFN (2mm x 3mm) 封装
    • 应用
  • 开关电源时钟基准
  • 便携式和电池供电式设备
  • 精准可编程振荡器
  • 充电泵驱动器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6908CDCB-1 2x3 DFN-6 C $2.45
    LTC6908CDCB-1#PBF 2x3 DFN-6 C $2.45
    LTC6908CDCB-1#TR 2x3 DFN-6 C $2.45 $1.65
    LTC6908CDCB-1#TRM 2x3 DFN-6 C $2.45 $1.67
    LTC6908CDCB-1#TRMPBF 2x3 DFN-6 C $2.45 $1.67
    LTC6908CDCB-1#TRPBF 2x3 DFN-6 C $2.45 $1.65
    LTC6908CDCB-2 2x3 DFN-6 C $2.45
    LTC6908CDCB-2#PBF 2x3 DFN-6 C $2.45
    LTC6908CDCB-2#TR 2x3 DFN-6 C $2.45 $1.65
    LTC6908CDCB-2#TRM 2x3 DFN-6 C $2.45 $1.67
    LTC6908CDCB-2#TRMPBF 2x3 DFN-6 C $2.45 $1.67
    LTC6908CDCB-2#TRPBF 2x3 DFN-6 C $2.45 $1.65
    LTC6908CS6-1 SOT-23 C $2.43
    LTC6908CS6-1#PBF SOT-23 C $2.43
    LTC6908CS6-1#TR SOT-23 C $2.43 $1.65
    LTC6908CS6-1#TRM SOT-23 C $2.43 $1.67
    LTC6908CS6-1#TRMPBF SOT-23 C $2.43 $1.67
    LTC6908CS6-1#TRPBF SOT-23 C $2.43 $1.65
    LTC6908CS6-2 SOT-23 C $2.43
    LTC6908CS6-2#PBF SOT-23 C $2.43
    LTC6908CS6-2#TR SOT-23 C $2.43 $1.65
    LTC6908CS6-2#TRM SOT-23 C $2.43 $1.67
    LTC6908CS6-2#TRMPBF SOT-23 C $2.43 $1.67
    LTC6908CS6-2#TRPBF SOT-23 C $2.43 $1.65
    LTC6908HS6-1 SOT-23 H $3.46
    LTC6908HS6-1#PBF SOT-23 H $3.46
    LTC6908HS6-1#TR SOT-23 H $3.46 $2.44
    LTC6908HS6-1#TRM SOT-23 H $3.46 $2.46
    LTC6908HS6-1#TRMPBF SOT-23 H $3.46 $2.46
    LTC6908HS6-1#TRPBF SOT-23 H $3.46 $2.44
    LTC6908HS6-2 SOT-23 H $3.46
    LTC6908HS6-2#PBF SOT-23 H $3.46
    LTC6908HS6-2#TR SOT-23 H $3.46 $2.44
    LTC6908HS6-2#TRM SOT-23 H $3.46 $2.46
    LTC6908HS6-2#TRMPBF SOT-23 H $3.46 $2.46
    LTC6908HS6-2#TRPBF SOT-23 H $3.46 $2.44
    LTC6908IDCB-1 2x3 DFN-6 I $2.92
    LTC6908IDCB-1#PBF 2x3 DFN-6 I $2.92
    LTC6908IDCB-1#TR 2x3 DFN-6 I $2.92 $2.04
    LTC6908IDCB-1#TRM 2x3 DFN-6 I $2.92 $2.06
    LTC6908IDCB-1#TRMPBF 2x3 DFN-6 I $2.92 $2.06
    LTC6908IDCB-1#TRPBF 2x3 DFN-6 I $2.92 $2.04
    LTC6908IDCB-2 2x3 DFN-6 I $2.92
    LTC6908IDCB-2#PBF 2x3 DFN-6 I $2.92
    LTC6908IDCB-2#TR 2x3 DFN-6 I $2.92 $2.04
    LTC6908IDCB-2#TRM 2x3 DFN-6 I $2.92 $2.06
    LTC6908IDCB-2#TRMPBF 2x3 DFN-6 I $2.92 $2.06
    LTC6908IDCB-2#TRPBF 2x3 DFN-6 I $2.92 $2.04
    LTC6908IS6-1 SOT-23 I $2.90
    LTC6908IS6-1#PBF SOT-23 I $2.90
    LTC6908IS6-1#TR SOT-23 I $2.90 $2.04
    LTC6908IS6-1#TRM SOT-23 I $2.90 $2.06
    LTC6908IS6-1#TRMPBF SOT-23 I $2.90 $2.06
    LTC6908IS6-1#TRPBF SOT-23 I $2.90 $2.04
    LTC6908IS6-2 SOT-23 I $2.90
    LTC6908IS6-2#PBF SOT-23 I $2.90
    LTC6908IS6-2#TR SOT-23 I $2.90 $2.04
    LTC6908IS6-2#TRM SOT-23 I $2.90 $2.06
    LTC6908IS6-2#TRMPBF SOT-23 I $2.90 $2.06
    LTC6908IS6-2#TRPBF SOT-23 I $2.90 $2.04
