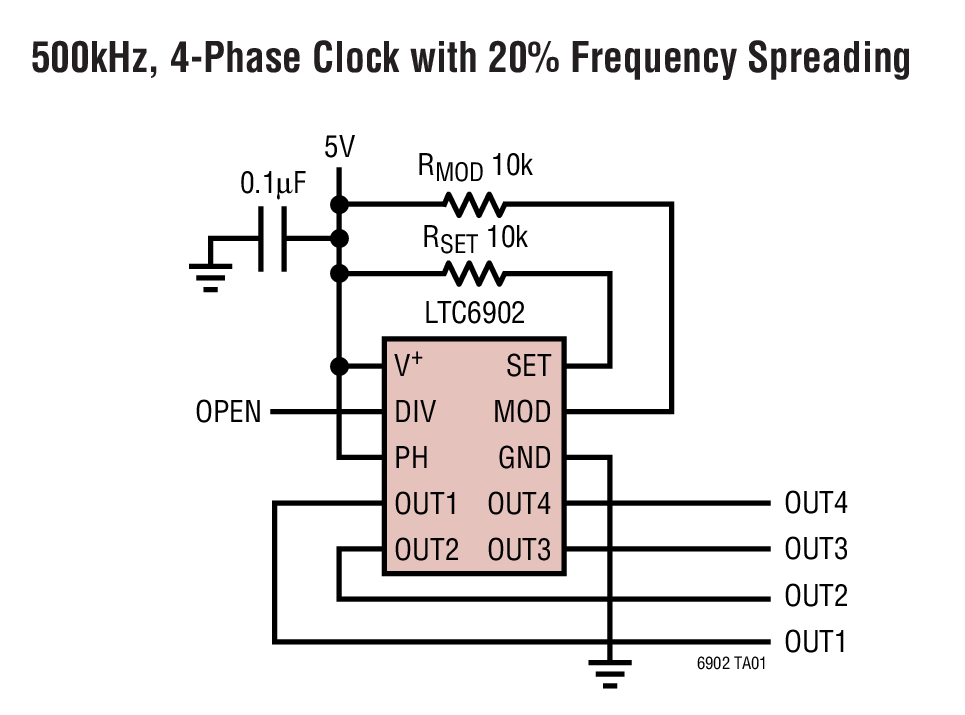

LTC6902典型应用图例一

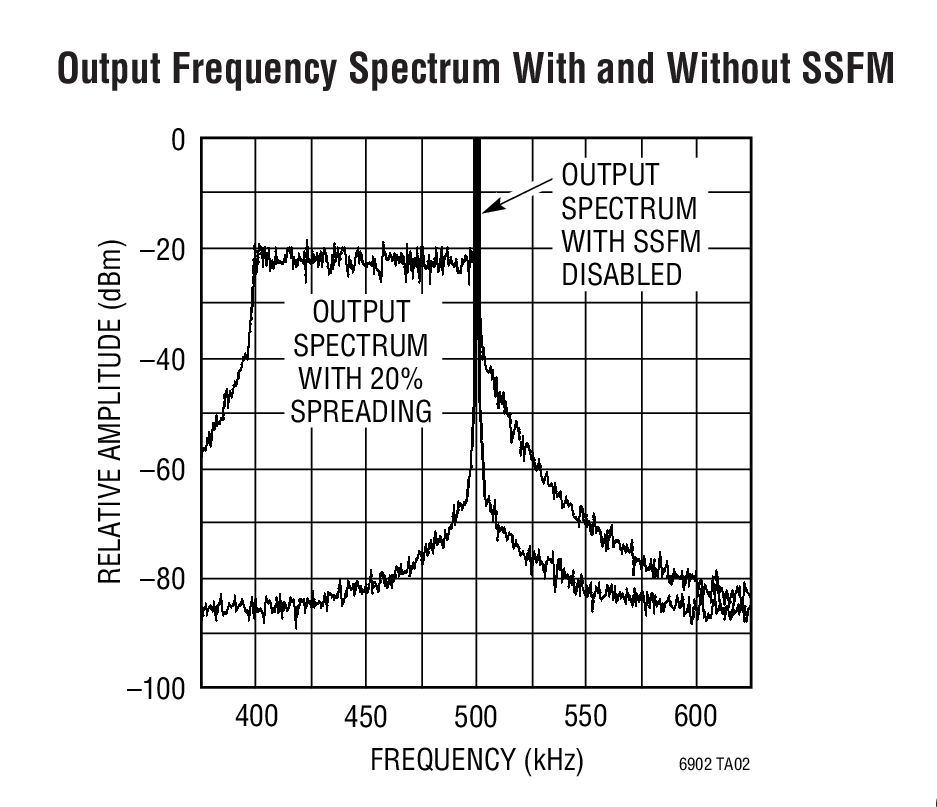

LTC6902典型应用图例二
LTC6902 - 封装图解：

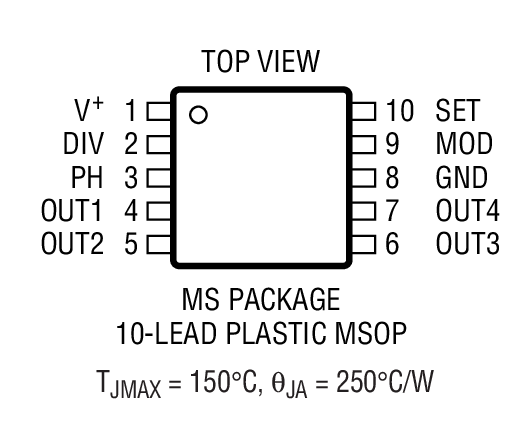

LTC6902封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6902介绍

LTC6902 - LTC6902是具扩频频率调制功能的多相振荡器

LTC6902是LINEAR凌力尔特公司的一款硅振荡器产品，LTC6902是LTC6902是具扩频频率调制功能的多相振荡器，本站介绍了LTC6902的封装应用图解、特点和优点、功能等，并给出了与LTC6902相关的LINEAR元器件型号供参考。

LTC6902 - LTC6902是具扩频频率调制功能的多相振荡器 - 硅振荡器 - 定时器件 - 凌力尔特

LTC6902 - 具扩频频率调制功能的多相振荡器

LTC6902 - 具扩频频率调制功能的多相振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6902 是一款精准、低功率和易于使用的振荡器，其在小型封装中提供了多相输出。振荡器频率由单个外部电阻器 (RSET) 来设定。另外，LTC6902 还提供了一种任选的扩频频率调制 (SSFM) 功能，该功能可利用一个附加的外部电阻器 (RMOD) 来启动和控制。

LTC6902 的主振荡器受控于 RSET 电阻器，并具有一个 100kHz 至 20MHz 的范围。为了适应较宽的输出频率范围，该器件内置了一个可编程分频器 (1、10 或 100 分频)。集成型可编程多相电路可提供 2 相、3 相或 4 相波形。

LTC6902 的 SSFM 功能利用一个伪随机噪声 (PRN) 信号来调制振荡器的频率，以把振荡器的能量散布在一个很宽的频段内。这种能量散布可降低峰值电磁辐射水平并改善电磁兼容性 (EMC) 性能。扩频度可利用一个附加的外部电阻器 (RMOD) 来设置，并通过把 MOD 引脚接地来停用。

特点
  • 2 相、3 相或 4 相输出
  • 任选的扩频频率调制以改善 EMC 性能
  • 5kHz 至 20MHz频率范围
  • 由一个外部电阻器设定频率
  • 由一个外部电阻器设定扩频百分比
  • 400μA 典型电源电流，VS = 3V，1MHz
  • 频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (TA = 25°C)
  • 频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (TA = 0°C 至 70°C)
  • ±40ppm/°C 温度稳定性
  • 快速启动时间：50μs 至 1.5ms
  • 100Ω CMOS 输出驱动器
  • 采用 2.7V 至 5.5V 单电源运作
  • 采用 10 引脚 MS 封装
    • 应用
  • 开关电源时钟基准
  • 便携式和电池供电型设备
  • PDA
  • 蜂窝电话
  • 计时开关电容器滤波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6902CMS MS-10 C $2.90 $2.20
    LTC6902CMS#PBF MS-10 C $2.90 $2.20
    LTC6902CMS#TR MS-10 C $2.25
    LTC6902CMS#TRPBF MS-10 C $2.25
    LTC6902IMS MS-10 I $3.63 $2.75
    LTC6902IMS#PBF MS-10 I $3.63 $2.75
    LTC6902IMS#TR MS-10 I $2.80
    LTC6902IMS#TRPBF MS-10 I $2.80
