LTC6404-4技术文档下载:
LTC6404-4技术文档产品手册下载
LTC6404-4 - 典型应用图例:

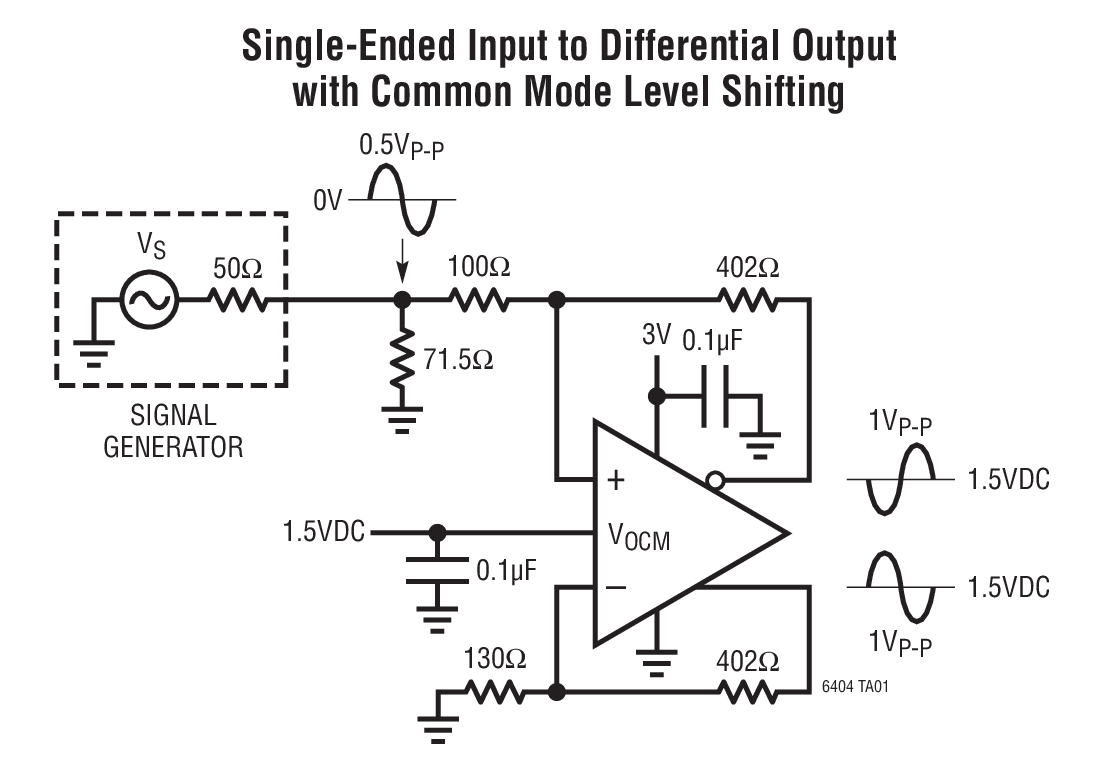

LTC6404-4典型应用图例一

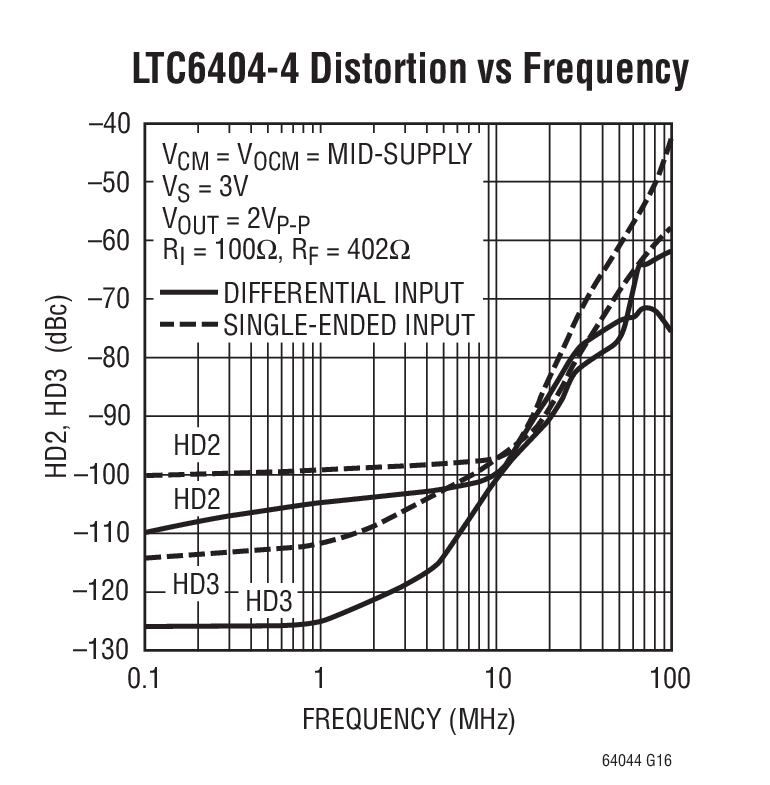

LTC6404-4典型应用图例二
LTC6404-4 - 封装图解:

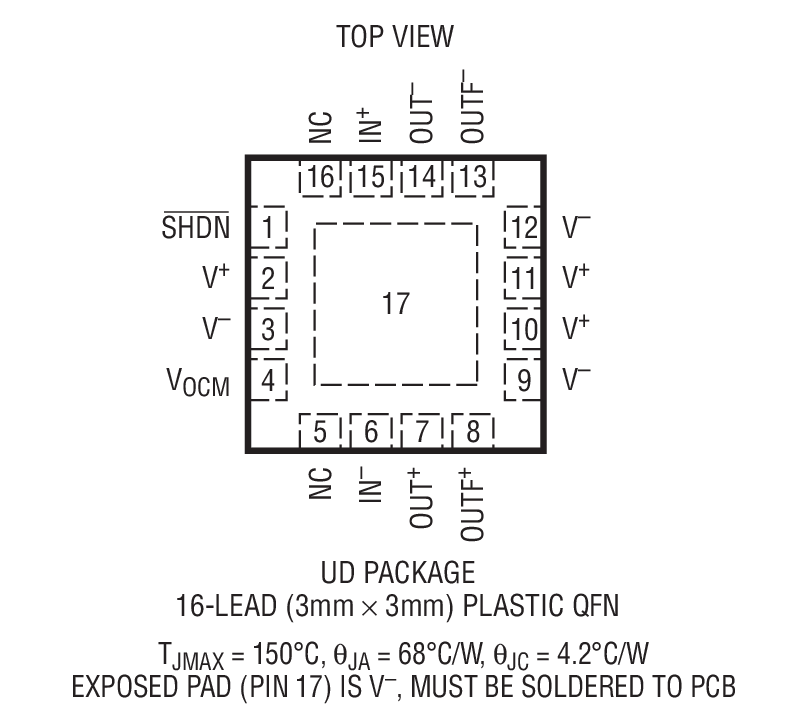

LTC6404-4封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6404-4介绍
LTC6404-4 - LTC6404-4是600MHz、低噪声、高精准全差分输入/输出放大器/驱动器

LTC6404-4是Linear公司的一款差分放大器产品,LTC6404-4是600MHz、低噪声、高精准全差分输入/输出放大器/驱动器,本站介绍了LTC6404-4的封装应用图解、特点和优点、功能等,并给出了与LTC6404-4相关的凌力尔特元器件型号供参考。

LTC6404-4 - 600MHz、低噪声、高精准全差分输入/输出放大器/驱动器

LTC6404-1 - 600MHz、低噪声、高精准全差分输入/输出放大器/驱动器 - Linear Technology(凌力尔特)

功能描述

LTC6404 是一款 AC 精准、非常低噪声、低失真、全差分输入/输出放大器,专为3V、单电源操作而优化。

LTC6404-1 具有稳定的单位增益。LTC6404-2 专为大于或等于 2V/V 的闭环增益而设计。LTC6404-4 则专为大于或等于 4V/V 的闭环增益而设计。LTC6404 的闭环带宽从 DC 延伸至 600MHz。除了标准的未滤波输出 (OUT+ 和 OUT–) 之外,LTC6404 还具有一个内置 88.5MHz 差分单极点低通滤波器和一对增设的滤波输出 (OUTF+ 和 OUTF–)。一个 1.5nV/√Hz 的输入参考电压噪声使得 LTC6404 能够在采用相同工作电源电压的情况下驱动先进的 16 位/18 位 ADC,从而节省了系统成本和功率。对 LTC6404 进行了特性分析,其性能在低至 2.7V 的电源电压条件下得以保持,并能在电源电压高达 5.25V 的条件下正常运作。该器件的吸收电流仅为 27.3mA,且具有一种硬件停机功能,该功能可以把电流消耗降低至 250μA。

LTC6404 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装,且工作温度范围为-40℃至 125℃。

特点
  • 全差分输入和输出
  • 低噪声:1.5nV/√Hz RTI
  • 非常低的失真: LTC6404-1 (2VP-P,10MHz): -91dBc LTC6404-2 (2VP-P,10MHz): -96dBc LTC6404-4 (2VP-P,10MHz): -101dBc
  • 闭环 -3dB 带宽:600MHz
  • 转换速率:1200V/μs (LTC6404-4)
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 输入范围扩展至地
  • 高输出电流:85mA (典型值)
  • DC 电压失调 <2mV (最大值)
  • 低功率停机
  • 纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装
  • 应用
  • 差分输入 A/D 转换器驱动器
  • 单端至差分转换/放大
  • 共模电平变换
  • 低电压、低噪声、信号处理
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6404CUD-1#PBF 3x3 QFN-16 C $4.91 $3.44
    LTC6404CUD-1#TRPBF 3x3 QFN-16 C $3.50
    LTC6404CUD-2#PBF 3x3 QFN-16 C $4.91 $3.44
    LTC6404CUD-2#TRPBF 3x3 QFN-16 C $3.50
    LTC6404CUD-4#PBF 3x3 QFN-16 C $4.91 $3.44
    LTC6404CUD-4#TRPBF 3x3 QFN-16 C $3.50
    LTC6404HUD-1#PBF 3x3 QFN-16 H $6.23 $4.36
    LTC6404HUD-1#TRPBF 3x3 QFN-16 H $4.40
    LTC6404HUD-2#PBF 3x3 QFN-16 H $6.23 $4.36
    LTC6404HUD-2#TRPBF 3x3 QFN-16 H $4.40
    LTC6404HUD-4#PBF 3x3 QFN-16 H $6.23 $4.36
    LTC6404HUD-4#TRPBF 3x3 QFN-16 H $4.40
    LTC6404IUD-1#PBF 3x3 QFN-16 I $5.41 $3.79
    LTC6404IUD-1#TRPBF 3x3 QFN-16 I $3.85
    LTC6404IUD-2#PBF 3x3 QFN-16 I $5.41 $3.79
    LTC6404IUD-2#TRPBF 3x3 QFN-16 I $3.85
    LTC6404IUD-4#PBF 3x3 QFN-16 I $5.41 $3.79
    LTC6404IUD-4#TRPBF 3x3 QFN-16 I $3.85
