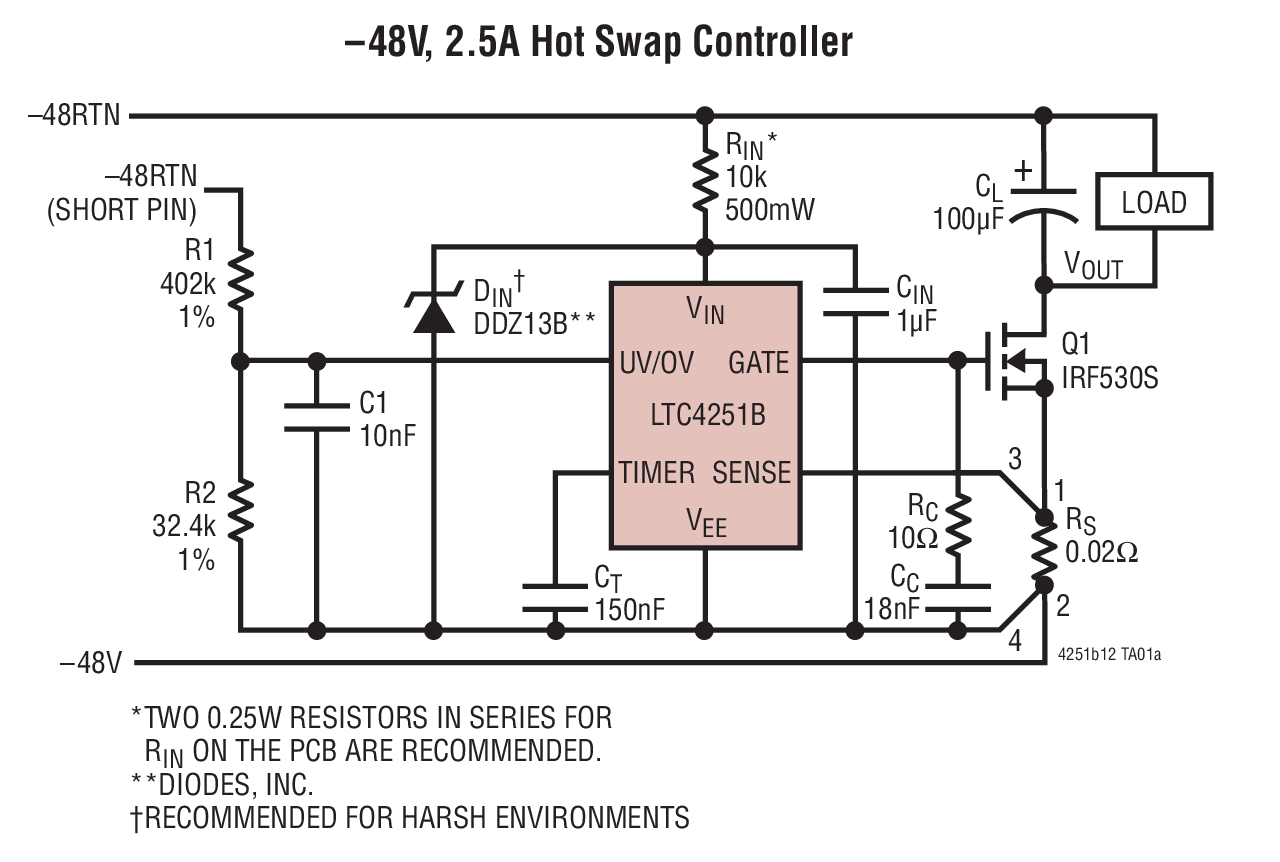

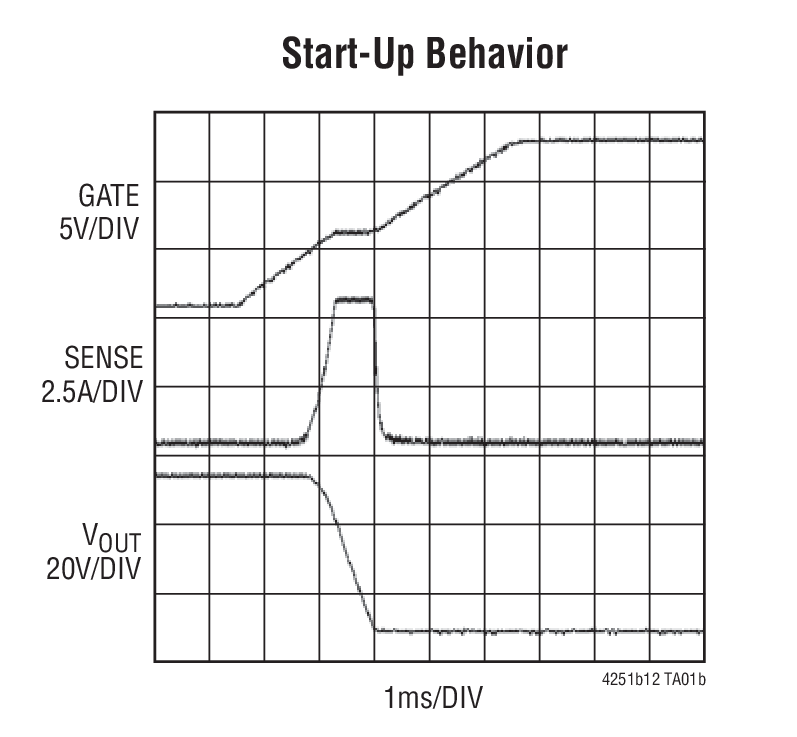

LTC4251B-1 - 典型应用图例：

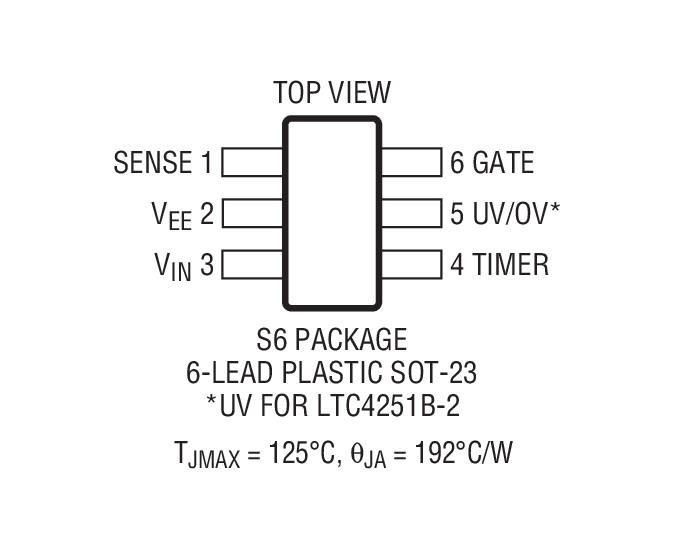

LTC4251B-1 - 封装图解：

LTC4251B-1 - LTC4251B-1是SOT-23 封装的负电压热插拔控制器

LTC4251B-1是Linear公司的一款高电压热插拔控制器产品，LTC4251B-1是SOT-23 封装的负电压热插拔控制器，本站介绍了LTC4251B-1的封装应用图解、特点和优点、功能等，并给出了与LTC4251B-1相关的凌力尔特元器件型号供参考。

LTC4251B-1 - SOT-23 封装的负电压热插拔控制器

LTC4251B/LTC4251B-1/ LTC4251B-2 - SOT-23 封装的负电压热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4251B / LTC4251B-1 / LTC4251B-2 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由 3 个电流限制级来控制：一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。

当输入电源超过了期望的工作范围时，可调欠压和过压检测器将负载断接。对电源输入进行并联调节，因而在非常高的电源电压条件下实现了安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。

LTC4251B UV/OV 门限专为与 -43V 至 -75V 的标准电信工作范围相匹配而设计。LTC4251B-1 UV/OV 门限扩展了工作范围以涵盖 -36V 至 -72V。LTC4251B-2 只提供了一个 -43V 的 UV 门限。LTC4251B 改善了 LTC4251 并联稳压器的坚固性。

特点

允许在 -48V 带电背板上安全地进行电路板的插拔操作

浮动拓扑结构允许执行非常高电压的操作

具电路断路器定时器的可编程模拟电流限制功能电路

快速响应时间限制了峰值故障电流

具改进坚固性的并联稳压器

可编程定时器

可编程欠压 / 过压保护

扁平 6 引脚 SOT-23 (ThinSOTTM) 封装

应用

带电电路板插入

电子电路断路器

-48V 分布式电源系统

负电源控制

中心局交换

可编程电流限制电路

高可用性服务器

磁盘阵列

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4251BCS6-1#PBF	SOT-23	C	$2.36
LTC4251BCS6-1#TRMPBF	SOT-23	C	$2.36	$2.06
LTC4251BCS6-1#TRPBF	SOT-23	C	$2.36	$2.01
LTC4251BCS6-2#PBF	SOT-23	C	$2.36
LTC4251BCS6-2#TRMPBF	SOT-23	C	$2.36	$2.06
LTC4251BCS6-2#TRPBF	SOT-23	C	$2.36	$2.01
LTC4251BCS6#PBF	SOT-23	C	$2.36
LTC4251BCS6#TRMPBF	SOT-23	C	$2.36	$2.06
LTC4251BCS6#TRPBF	SOT-23	C	$2.36	$2.01
LTC4251BIS6-1#PBF	SOT-23	I	$2.66
LTC4251BIS6-1#TRMPBF	SOT-23	I	$2.66	$2.31
LTC4251BIS6-1#TRPBF	SOT-23	I	$2.66	$2.26
LTC4251BIS6-2#PBF	SOT-23	I	$2.66
LTC4251BIS6-2#TRMPBF	SOT-23	I	$2.66	$2.31
LTC4251BIS6-2#TRPBF	SOT-23	I	$2.66	$2.26
LTC4251BIS6#PBF	SOT-23	I	$2.66
LTC4251BIS6#TRMPBF	SOT-23	I	$2.66	$2.31
LTC4251BIS6#TRPBF	SOT-23	I	$2.66	$2.26
