LTC3869技术文档下载：

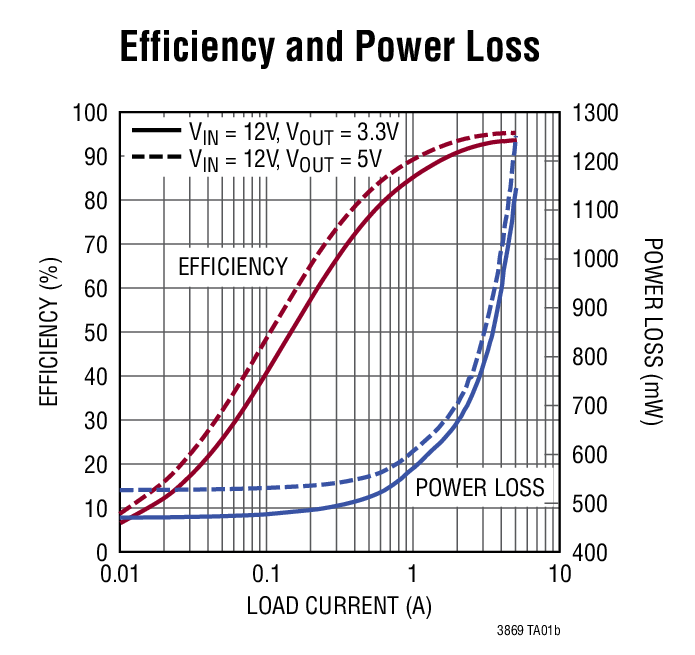

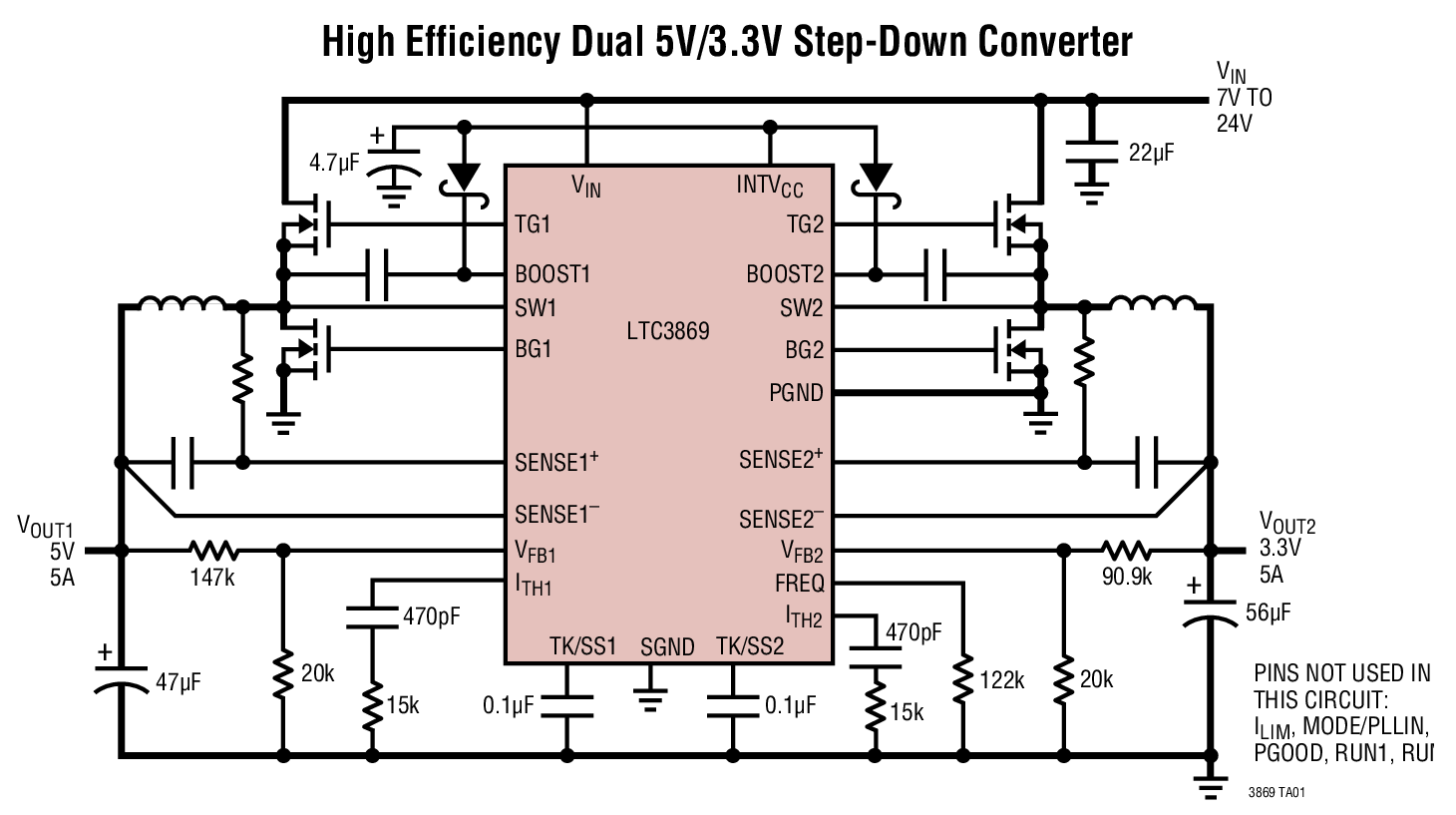

LTC3869 - 典型应用图例：

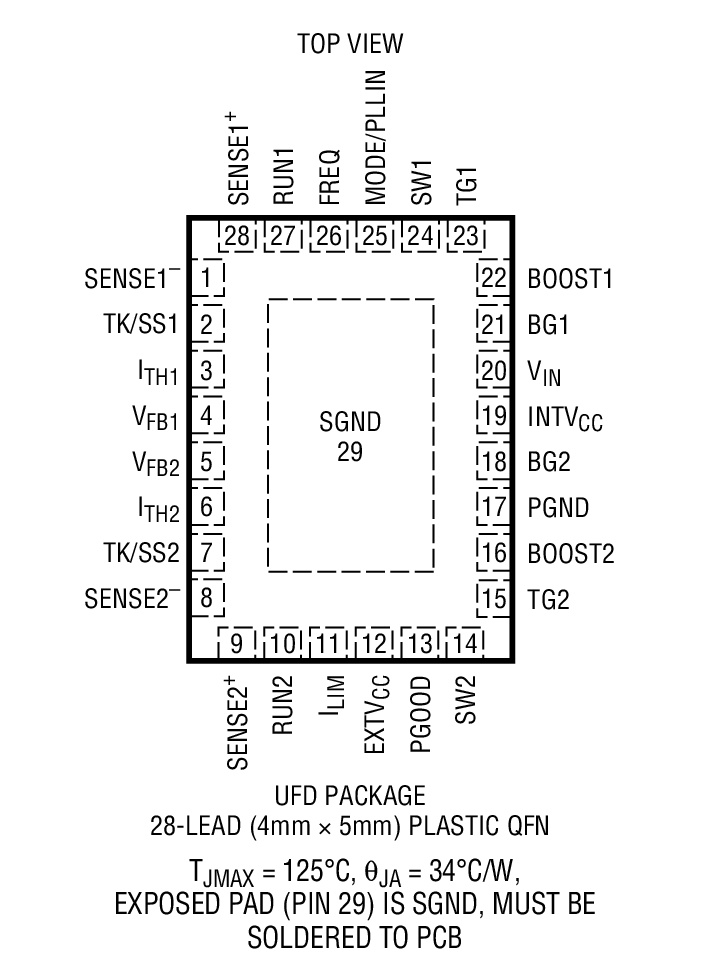

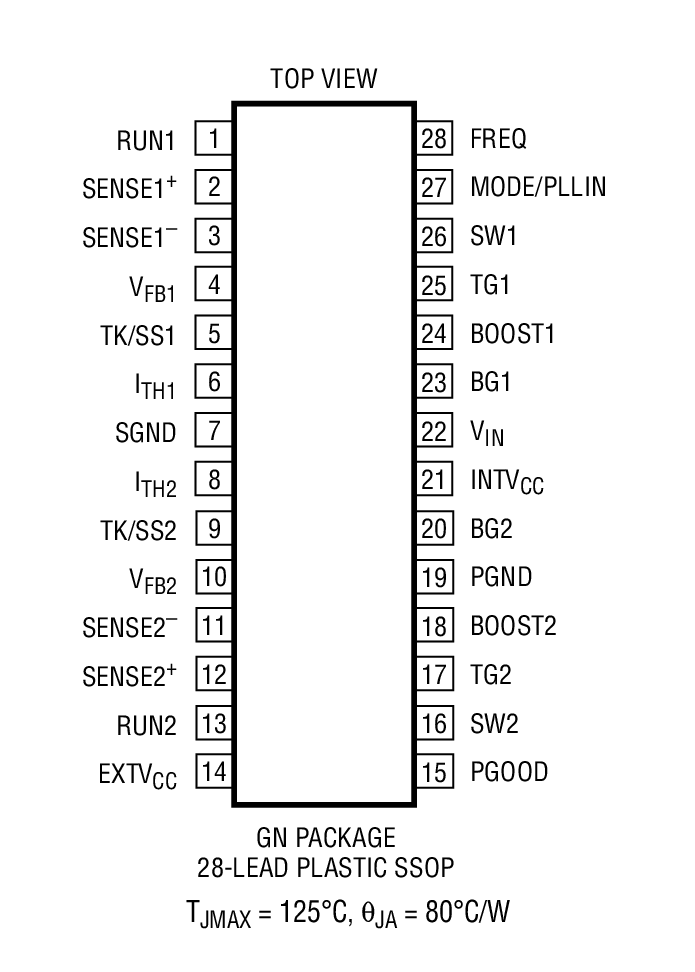

LTC3869 - 封装图解：
LTC3869 - LTC3869是双通道、两相、同步降压型 DC/DC 控制器
LTC3869是Linear公司的一款多输出降压产品，LTC3869是双通道、两相、同步降压型 DC/DC 控制器，本站介绍了LTC3869的封装应用图解、特点和优点、功能等，并给出了与LTC3869相关的凌力尔特元器件型号供参考。
LTC3869 - 双通道、两相、同步降压型 DC/DC 控制器
LTC3869 - 双通道、两相、同步降压型 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LTC3869 是一款高性能、双通道、同步降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 780kHz 的可锁相频率。通过使两个控制器输出级异相运作，最大限度地降低了功率损失以及由输入电容器的 ESR 所引起的噪声。
OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。其 4V 至 38V 的宽输入电源范围可涵盖大多数电池化学组成。每个控制器的独立 TK/SS 引脚在启动操作期间使输出电压斜坡上升。在短路情况下，电流折返功能将限制 MOSFET 的热耗散。MODE/PLLIN 引脚负责在突发模式 (Burst Mode) 操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并且允许将 IC 同步至一个外部时钟。
LTC3869 采用扁平4mm x 4mm 和 4mm x 5mm QFN 封装。LTC3869-2 采用 SSOP-28 封装。LTC3869 的引脚与 LTC3850 相兼容。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3869EUF#PBF | 4x5 QFN-28 | E | $3.79 | $2.65 |
| LTC3869EUF#TRPBF | 4x5 QFN-28 | E | $2.71 | |
| LTC3869EUFD#PBF | 4x5 QFN-28 | E | $3.79 | $2.65 |
| LTC3869EUFD#TRPBF | 4x5 QFN-28 | E | $2.71 | |
| LTC3869IGN-2#PBF | SSOP-28 | I | $4.11 | $2.88 |
| LTC3869IGN-2#TRPBF | SSOP-28 | I | $2.94 | |
| LTC3869IUF#PBF | 4x5 QFN-28 | I | $4.11 | $2.88 |
| LTC3869IUF#TRPBF | 4x5 QFN-28 | I | $2.94 | |
| LTC3869IUFD#PBF | 4x5 QFN-28 | I | $4.11 | $2.88 |
| LTC3869IUFD#TRPBF | 4x5 QFN-28 | I | $2.94 |
