当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6244
LTC6244技术文档下载：
LTC6244技术文档产品手册下载
LTC6244 - 典型应用图例：

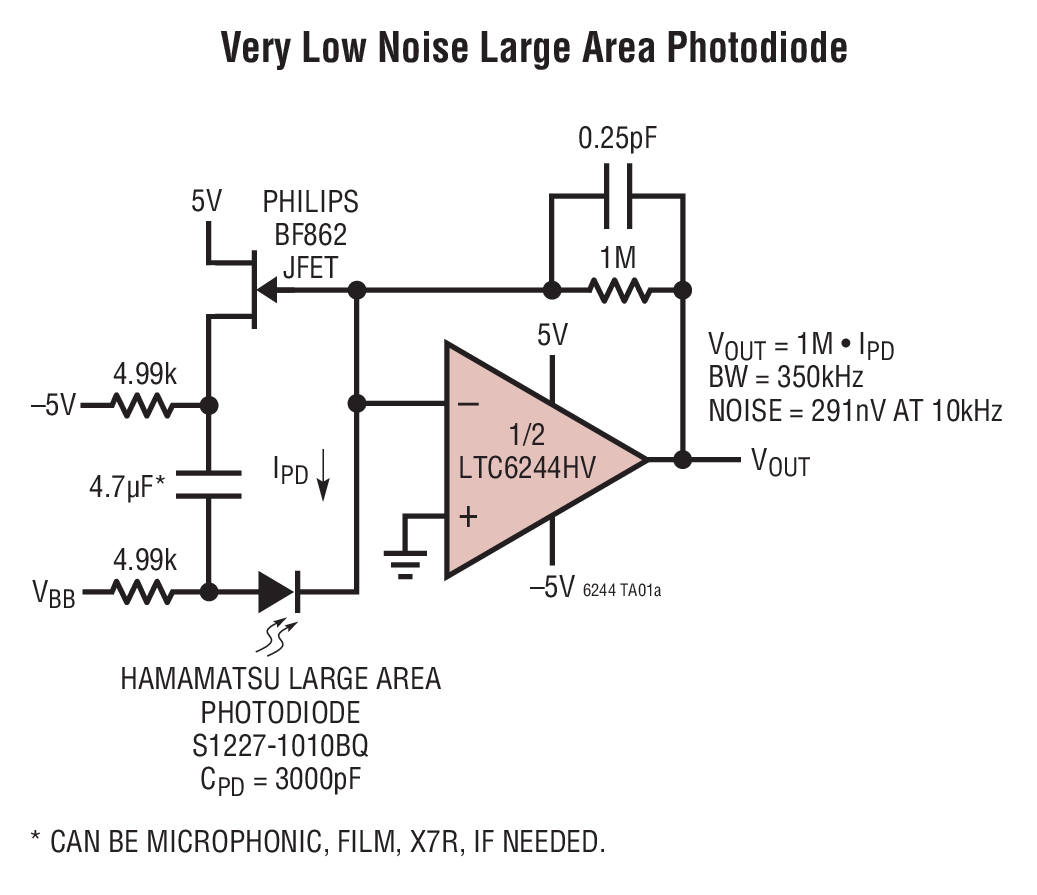

LTC6244典型应用图例一

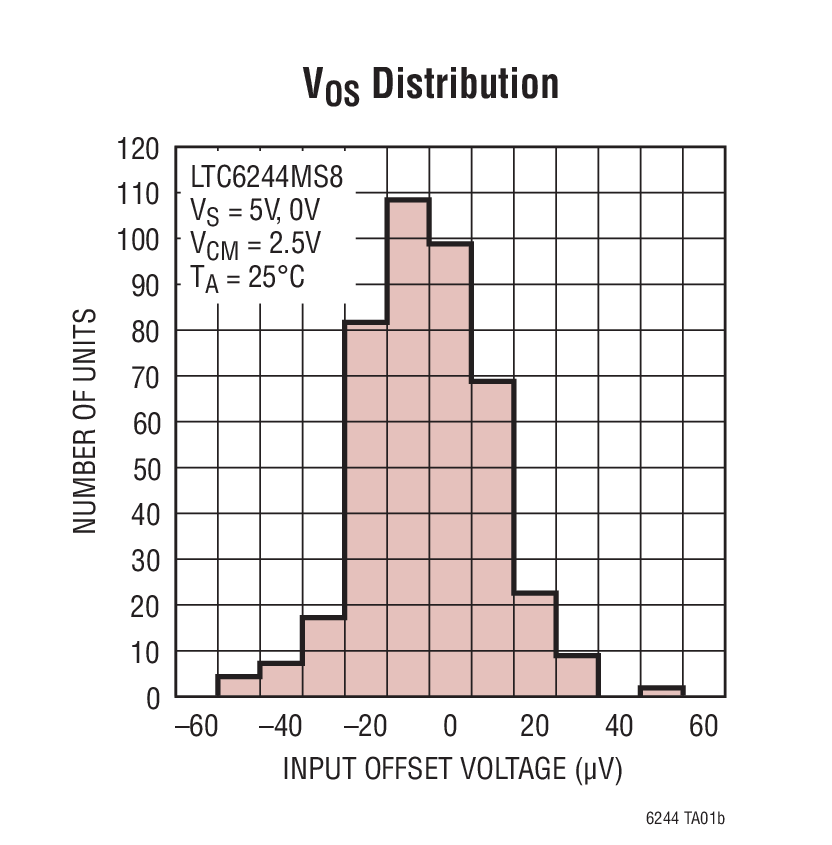

LTC6244典型应用图例二
LTC6244 - 封装图解：

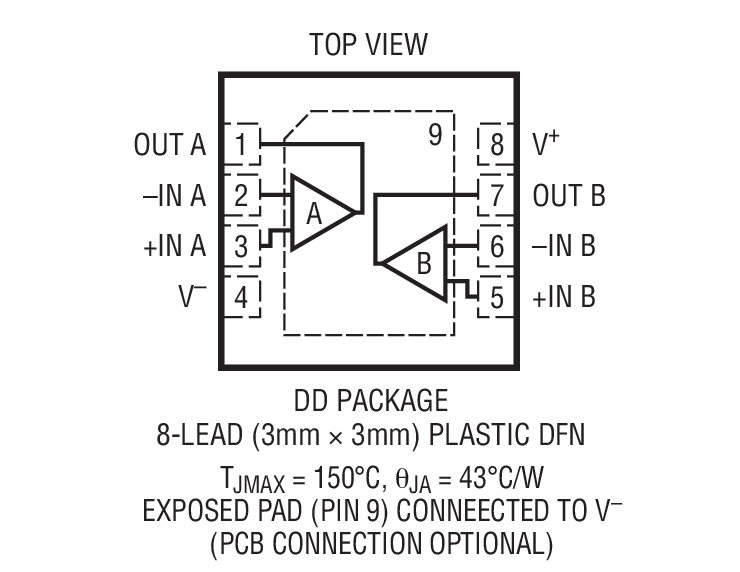

LTC6244封装图解一

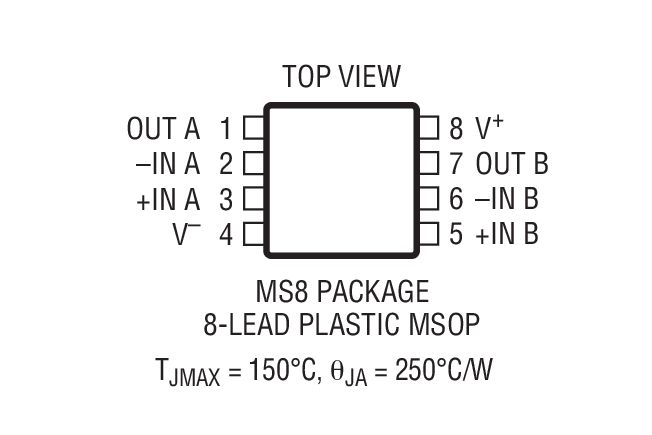

LTC6244封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6244介绍

LTC6244 - LTC6244是双路 50MHz、低噪声、轨至轨、CMOS 运算放大器

LTC6244是LINEAR凌力尔特公司的一款低噪声放大器产品，LTC6244是LTC6244是双路 50MHz、低噪声、轨至轨、CMOS 运算放大器，本站介绍了LTC6244的封装应用图解、特点和优点、功能等，并给出了与LTC6244相关的LINEAR元器件型号供参考。

LTC6244 - LTC6244是双路 50MHz、低噪声、轨至轨、CMOS 运算放大器 - 低噪声放大器 - 航天和严酷环境 - 凌力尔特

LTC6244 - 双路 50MHz、低噪声、轨至轨、CMOS 运算放大器

LTC6244 - 双路 50MHz、低噪声、轨至轨、CMOS 运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6244 是一个双路高速、单位增益稳定的 CMOS 运算放大器，具有 50MHz 的增益带宽、 40V/µs 的转换速率、1pA 的输入偏置电流、低输入电容和轨至轨输出摆幅。0.1Hz 至 10Hz 噪声仅为 1.5µVP-P，而且，1kHz 噪声保证低于 12nV/√Hz。这种卓越的 AC 和噪声性能与宽电源操作范围、仅 100µV 的最大失调电压以及仅 2.5µV/ºC 的失调漂移相结合，使其成为诸如光电二极管放大器等许多快速信号处理应用的合适之选。

该运算放大器具有在任一电源轨的 35mV 以内摆动的输出级，以最大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。其技术规格针对 3V 和 5V 电源进行了全面拟订，HV 版本可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6244 采用 8 引脚 MSOP 封装，而对于紧凑型设计，它采用纤巧型双侧细间距无引线 (DFN) 封装。

特点
  • 输入偏置电流：1pA (25ºC 时的典型值)
  • 低失调电压：100µV (最大值)
  • 低失调漂移：2.5µV/ºC (最大值)
  • 0.1Hz 至 10Hz 噪声：1.5µVP-P
  • 转换速率：40V/µs
  • 增益带宽积：50MHz
  • 轨至轨输出摆幅
  • 工作电源： 2.8V 至 6V (LTC6244) 2.8V 至 ±5.25V (LTC6244HV)
  • 低输入电容：2.1pF
  • 采用 8 引脚 MSOP 和纤巧的 DFN 封装
    • 应用
  • 光电二极管放大器
  • 电荷耦合放大器
  • 低噪声信号处理
  • 有源滤波器
  • 医疗仪表
  • 高阻抗换能器放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6244CDD 3x3 DFN-8 C $2.35 $1.65
    LTC6244CDD#PBF 3x3 DFN-8 C $2.35 $1.65
    LTC6244CDD#TR 3x3 DFN-8 C $2.41 $1.71
    LTC6244CDD#TRPBF 3x3 DFN-8 C $2.41 $1.71
    LTC6244CMS8 MS-8 C $2.35 $1.65
    LTC6244CMS8#PBF MS-8 C $2.35 $1.65
    LTC6244CMS8#TR MS-8 C $2.41 $1.71
    LTC6244CMS8#TRPBF MS-8 C $2.41 $1.71
    LTC6244HDD#PBF 3x3 DFN-8 H $2.71 $1.90
    LTC6244HDD#TRPBF 3x3 DFN-8 H $1.96
    LTC6244HMS8 MS-8 H $2.71 $1.90
    LTC6244HMS8#PBF MS-8 H $2.71 $1.90
    LTC6244HMS8#TR MS-8 H $2.77 $1.96
    LTC6244HMS8#TRPBF MS-8 H $2.77 $1.96
    LTC6244HVCDD 3x3 DFN-8 C $3.35 $2.35
    LTC6244HVCDD#PBF 3x3 DFN-8 C $3.35 $2.35
    LTC6244HVCDD#TR 3x3 DFN-8 C $3.41 $2.41
    LTC6244HVCDD#TRPBF 3x3 DFN-8 C $3.41 $2.41
    LTC6244HVCMS8 MS-8 C $3.35 $2.35
    LTC6244HVCMS8#PBF MS-8 C $3.35 $2.35
    LTC6244HVCMS8#TR MS-8 C $3.41 $2.41
    LTC6244HVCMS8#TRPBF MS-8 C $3.41 $2.41
    LTC6244HVHDD 3x3 DFN-8 H $4.73 $3.32
    LTC6244HVHDD#PBF 3x3 DFN-8 H $4.73 $3.32
    LTC6244HVHDD#TR 3x3 DFN-8 H $3.38
    LTC6244HVHDD#TRPBF 3x3 DFN-8 H $3.38
    LTC6244HVIDD 3x3 DFN-8 I $4.73 $3.32
    LTC6244HVIDD#PBF 3x3 DFN-8 I $4.73 $3.32
    LTC6244HVIDD#TR 3x3 DFN-8 I $4.79 $3.38
    LTC6244HVIDD#TRPBF 3x3 DFN-8 I $4.79 $3.38
    LTC6244HVIMS8 MS-8 I $4.73 $3.32
    LTC6244HVIMS8#PBF MS-8 I $4.73 $3.32
    LTC6244HVIMS8#TR MS-8 I $4.79 $3.38
    LTC6244HVIMS8#TRPBF MS-8 I $4.79 $3.38
    LTC6244IDD 3x3 DFN-8 I $2.71 $1.90
    LTC6244IDD#PBF 3x3 DFN-8 I $2.71 $1.90
    LTC6244IDD#TR 3x3 DFN-8 I $2.77 $1.96
    LTC6244IDD#TRPBF 3x3 DFN-8 I $2.77 $1.96
    LTC6244IMS8 MS-8 I $2.71 $1.90
    LTC6244IMS8#PBF MS-8 I $2.71 $1.90
    LTC6244IMS8#TR MS-8 I $2.77 $1.96
    LTC6244IMS8#TRPBF MS-8 I $2.77 $1.96
