当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3555
LTC3555技术文档下载：
LTC3555技术文档产品手册下载
LTC3555 - 典型应用图例：

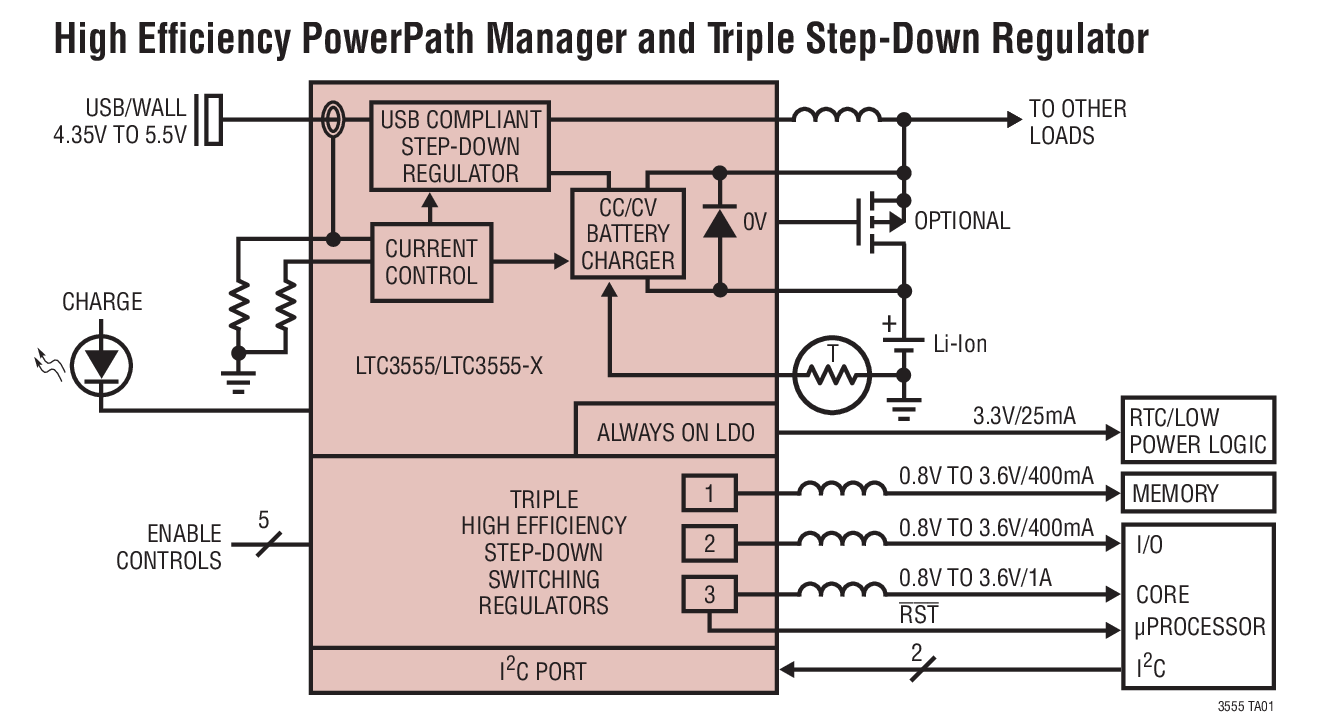

LTC3555典型应用图例一

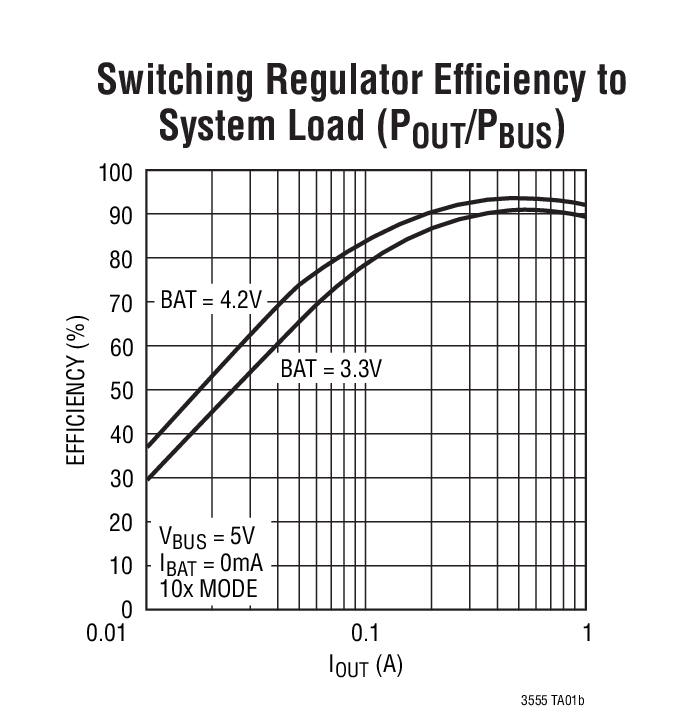

LTC3555典型应用图例二
LTC3555 - 封装图解：

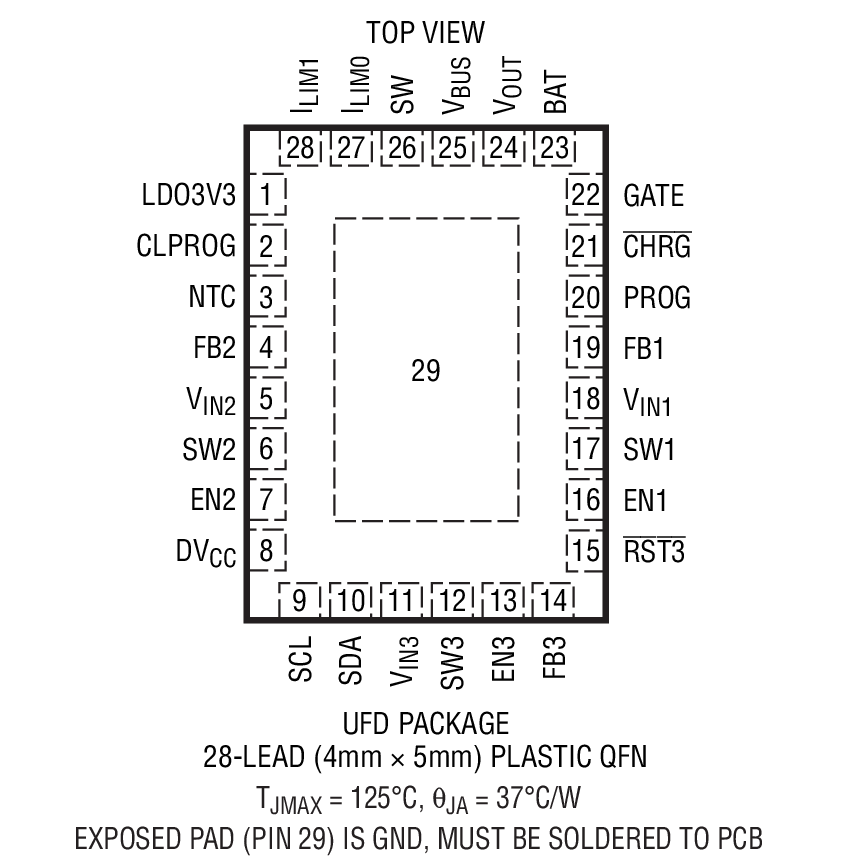

LTC3555封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3555介绍

LTC3555 - LTC3555是高效率 USB 电源管理器 + 三路降压型 DC/DC

LTC3555是LINEAR凌力尔特公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品，LTC3555是LTC3555是高效率 USB 电源管理器 + 三路降压型 DC/DC，本站介绍了LTC3555的封装应用图解、特点和优点、功能等，并给出了与LTC3555相关的LINEAR元器件型号供参考。

LTC3555 - LTC3555是高效率 USB 电源管理器 + 三路降压型 DC/DC - PMIC (DC-DC、PowerPath 和电池充电器) - 电源管理 - 凌力尔特

LTC3555 - 高效率 USB 电源管理器 + 三路降压型 DC/DC

LTC3555 / LTC3555-X - 高效率 USB 电源管理器 + 三路降压型 DC/DC - Linear Technology（凌力尔特）

功能描述

LTC3555 系列是高集成度USB 兼容型电源管理和电池充电器 IC，以用于锂离子 / 锂聚合物电池应用。它们包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和三个通用型同步降压开关稳压器。

LTC3555 系列将输入电流限制为 100mA 或 500mA (针对 USB 应用) 或者 1A (针对适配器供电型应用)。与线性充电器不同，LTC3555系列的开关架构能够把从 USB 端口所获得的几乎全部功率都输送至负载，且产生的功率损失和热量极少，从而放宽了狭小空间里的热约束条件。

3 个通用型开关稳压器中有 2 个能够提供高达 400mA 的电流，而第 3 个则能提供 1A。整个产品可通 I2C 或简单的 I/O 来控制。LTC3555-1 / LTC3555-3 版本提供了至便携式产品的“即时接通型”功率输送，即使在电池电压非常低的情况下也不例外。LTC3555-3 版本还具有一个降低的充电器浮动电压 (4.100V)，旨在实现电池的安全性和耐用性。

LTC3555 系列采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。

特点
  • 具 Bat-TrackTM 自适应输出控制功能的高效率开关 PowerPathTM 控制器
  • 可编程 USB 或墙上适配器电流限值 (100mA / 500mA / 1A)
  • 全功能锂离子 / 锂聚合物电池充电器
  • 1.5A 最大充电电流
  • 内部 180mΩ 理想二极管 + 外部理想二极管控制器采用电池模式来为负载供电
  • 当从 BAT 供电时具有很低的无负载静态电流 (<32μA)
    • 应用
  • 基于 HDD 的 MP3 播放器、PDA、GPS、PMP
  • 便携式医疗产品
  • 手持式仪表
  • 其他基于 USB 的手持式产品
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3555EUFD-1#PBF 4x5 QFN-28 E $6.64 $4.65
    LTC3555EUFD-1#TRPBF 4x5 QFN-28 E $4.71
    LTC3555EUFD-3#PBF 4x5 QFN-28 E $6.64 $4.65
    LTC3555EUFD-3#TRPBF 4x5 QFN-28 E $4.71
    LTC3555EUFD#PBF 4x5 QFN-28 E $6.64 $4.65
    LTC3555EUFD#TRPBF 4x5 QFN-28 E $4.71
    LTC3555IUFD-1#PBF 4x5 QFN-28 I $7.64 $5.35
    LTC3555IUFD-1#TRPBF 4x5 QFN-28 I $5.41
    LTC3555IUFD-3#PBF 4x5 QFN-28 I $7.64 $5.35
    LTC3555IUFD-3#TRPBF 4x5 QFN-28 I $5.41
    LTC3555IUFD#PBF 4x5 QFN-28 I $7.64 $5.35
    LTC3555IUFD#TRPBF 4x5 QFN-28 I $5.41
