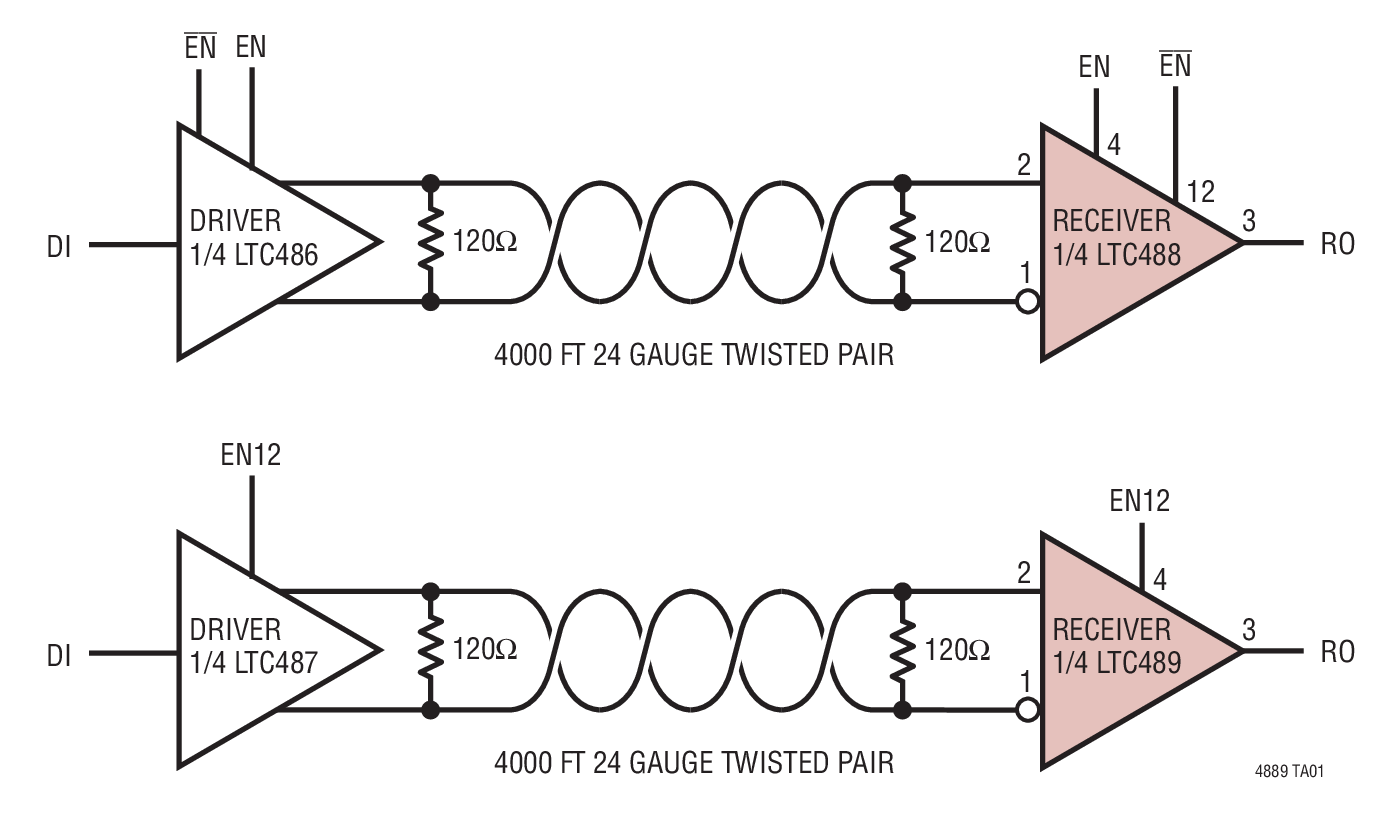

LTC489典型应用图例一
LTC489 - 封装图解:

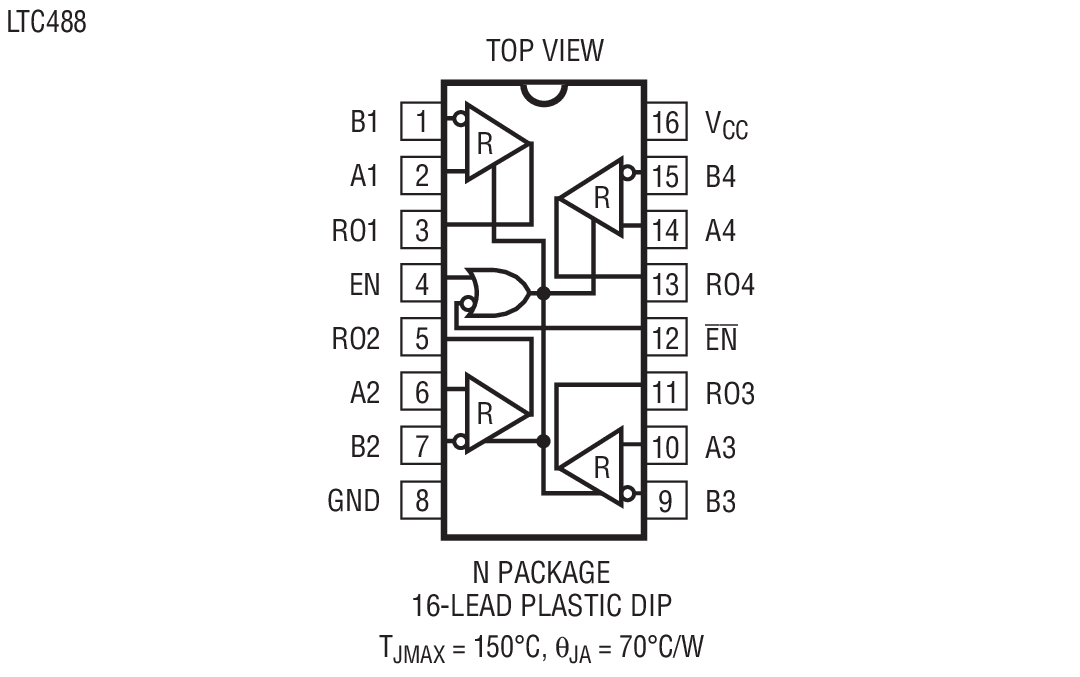

LTC489封装图解一

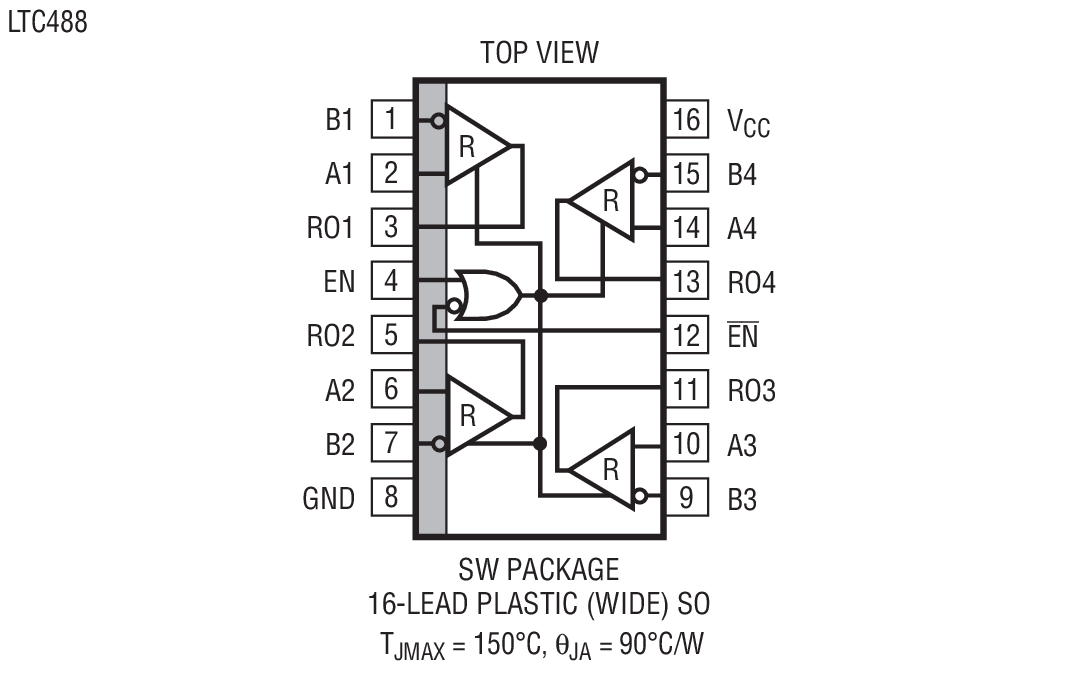

LTC489封装图解二

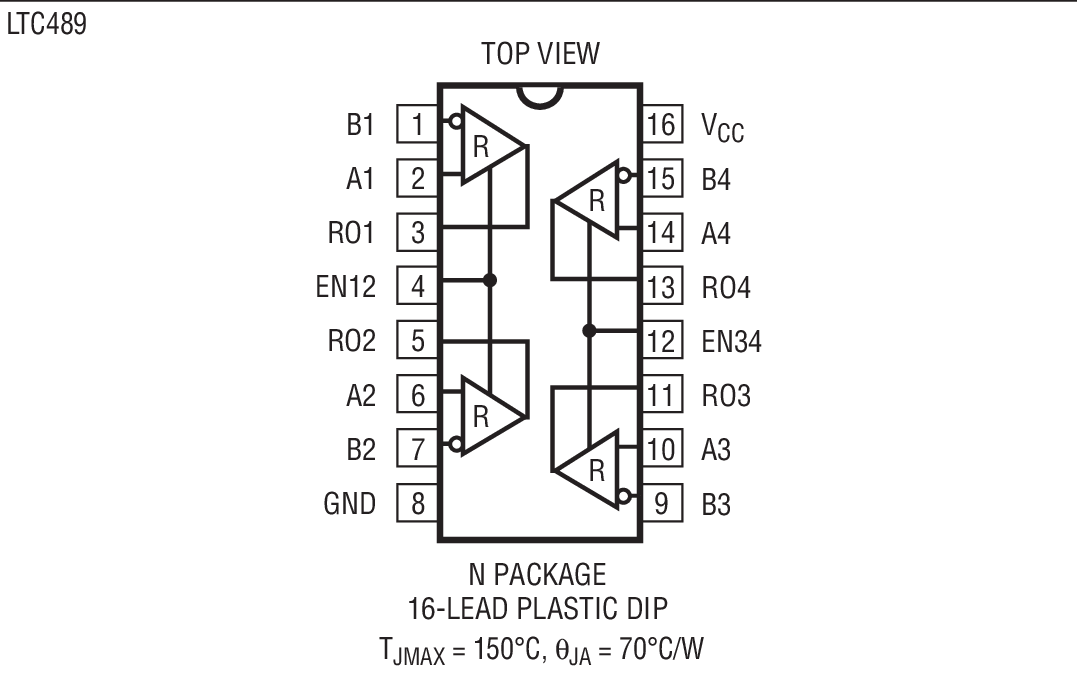

LTC489封装图解三

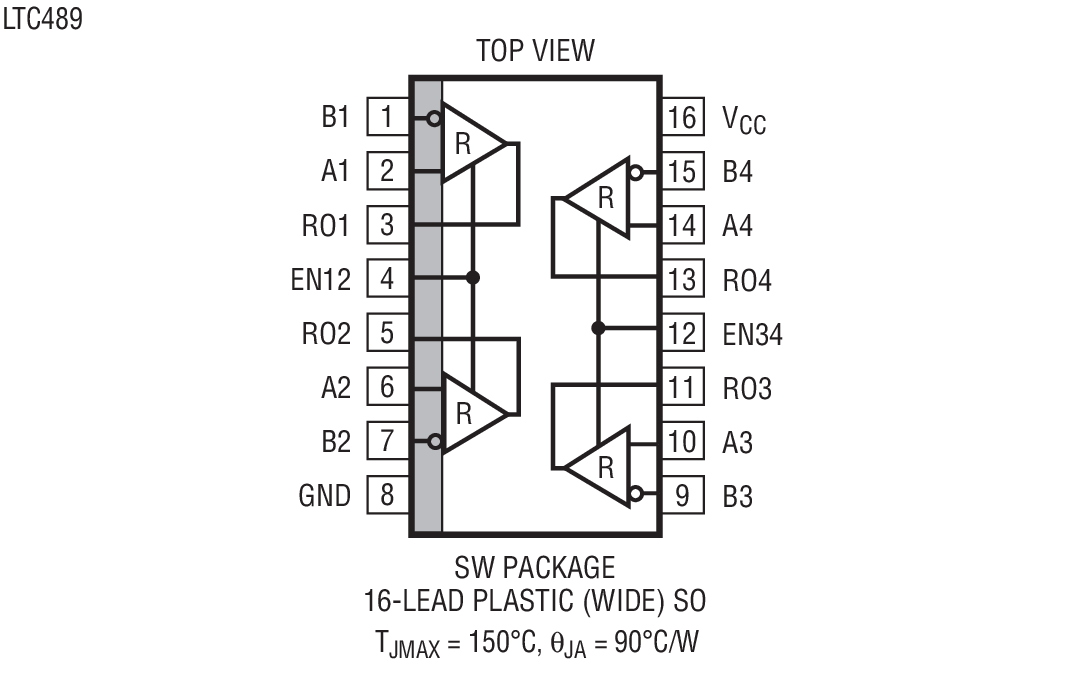

LTC489封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC489介绍
LTC489 - LTC489是四通道 RS485 线路接收器

LTC489是Linear公司的一款RS485 / RS422 收发器产品,LTC489是四通道 RS485 线路接收器,本站介绍了LTC489的封装应用图解、特点和优点、功能等,并给出了与LTC489相关的凌力尔特元器件型号供参考。

LTC489 - 四通道 RS485 线路接收器

LTC489 - 四通道 RS485 线路接收器 - Linear Technology(凌力尔特)

功能描述

LTC488 和 LTC499 是低功率差分总线/线路接收器,专为多点数据传输标准 RS485 应用而设计,具有扩展的共模范围 (12V 至 -7V)。它们也符合 RS422 的要求。

与其双极型同类设计相比,CMOS 设计提供了显著的节能效果,而且并未牺牲针对过载或 ESD 损害的坚固性。

该接收器具有三态输出,且接收器输出在整个共模范围内保持高阻抗。

这款接收器具有一种故障保险功能,它可在输入被置于开路状态时确保一种高输出状态。

该器件的 AC 和 DC 规格均在 4.75V 至 5.25V 的电源电压范围内得到保证。

特点
  • 低功率:ICC = 7mA (典型值)
  • 专为 RS485 或 RS422 应用而设计
  • 单 5V 电源
  • -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
  • 60mV 典型输入迟滞
  • 接收器在三态或电源关断的情况下保持高阻抗
  • 28ns 典型接收器传播延迟
  • 引脚与 SN75173 兼容 (LTC488)
  • 引脚与 SN75175 兼容 (LTC489)
  • 应用
  • 低功率 RS485/RS422 接收器
  • 电平变换器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC489CN N-16 C $4.33 $3.55
    LTC489CN#PBF N-16 C $4.33 $3.55
    LTC489CSW SW-16 C $5.00 $4.05
    LTC489CSW#PBF SW-16 C $5.00 $4.05
    LTC489CSW#TR SW-16 C $4.11
    LTC489CSW#TRPBF SW-16 C $4.11
    LTC489IN N-16 I $5.67 $4.60
    LTC489IN#PBF N-16 I $5.67 $4.60
    LTC489ISW SW-16 I $6.50 $5.25
    LTC489ISW#PBF SW-16 I $6.50 $5.25
    LTC489ISW#TR SW-16 I $5.31
    LTC489ISW#TRPBF SW-16 I $5.31
