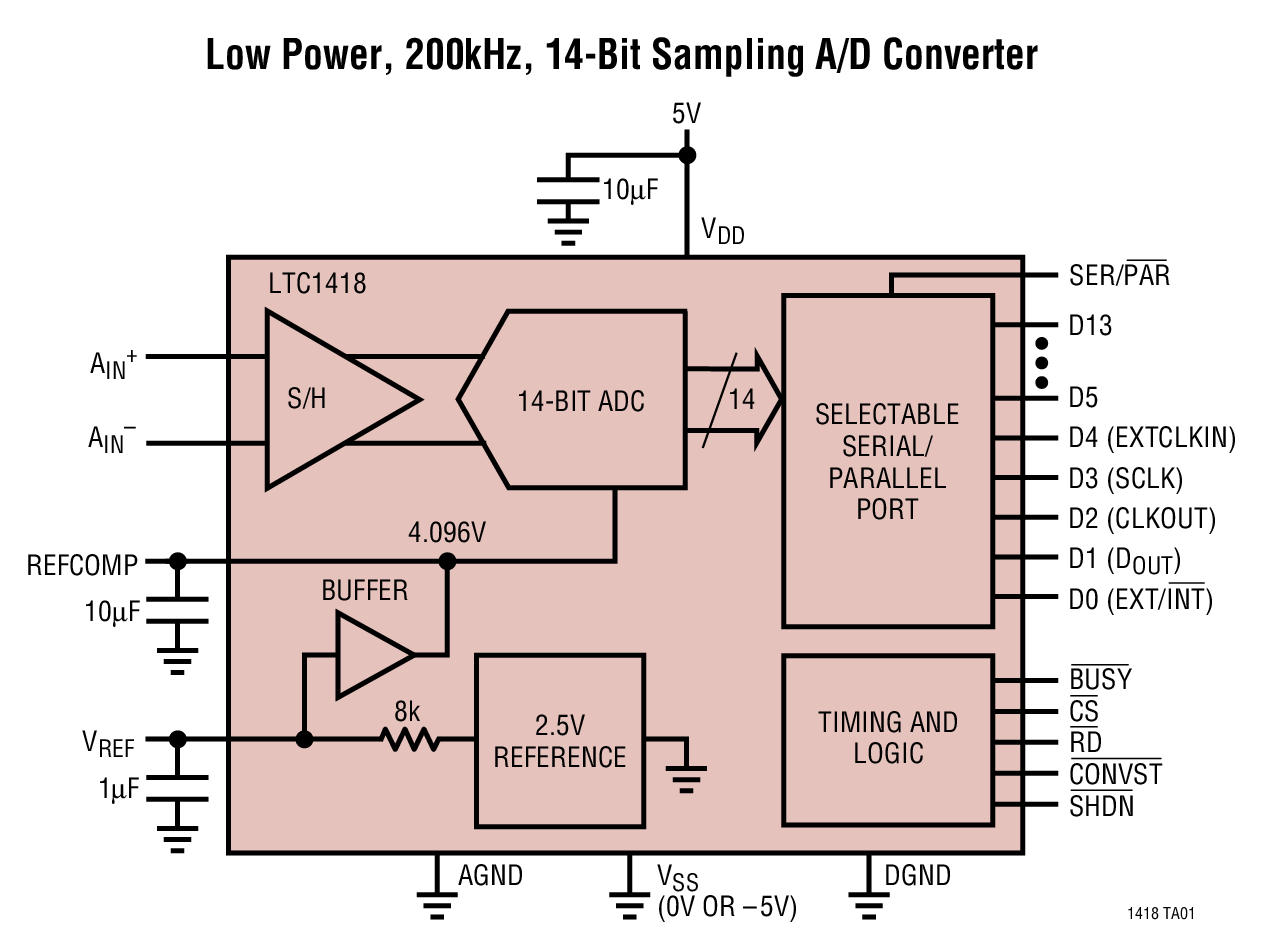

LTC1418典型应用图例一

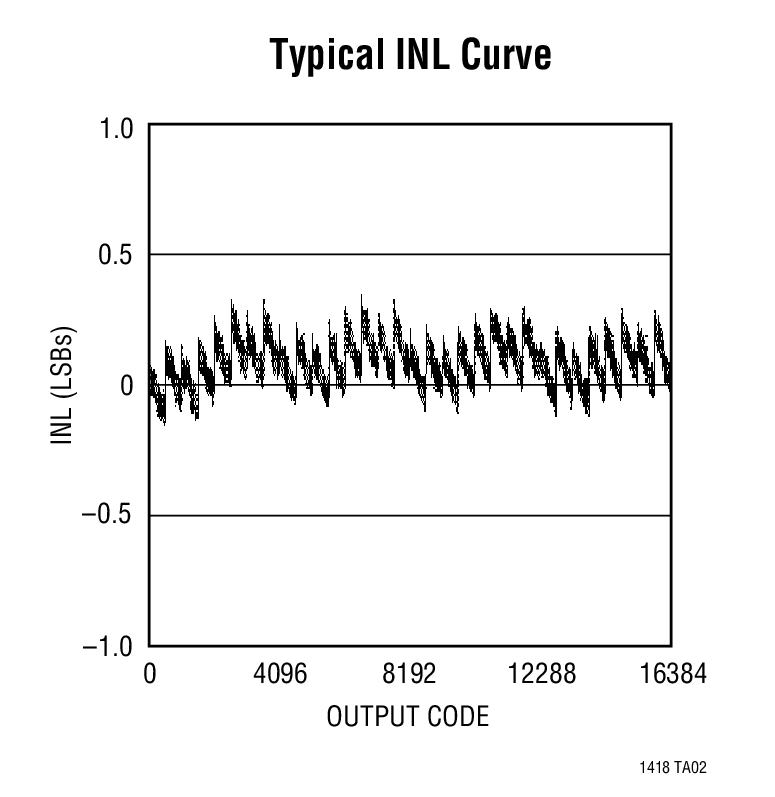

LTC1418典型应用图例二
LTC1418 - 封装图解：

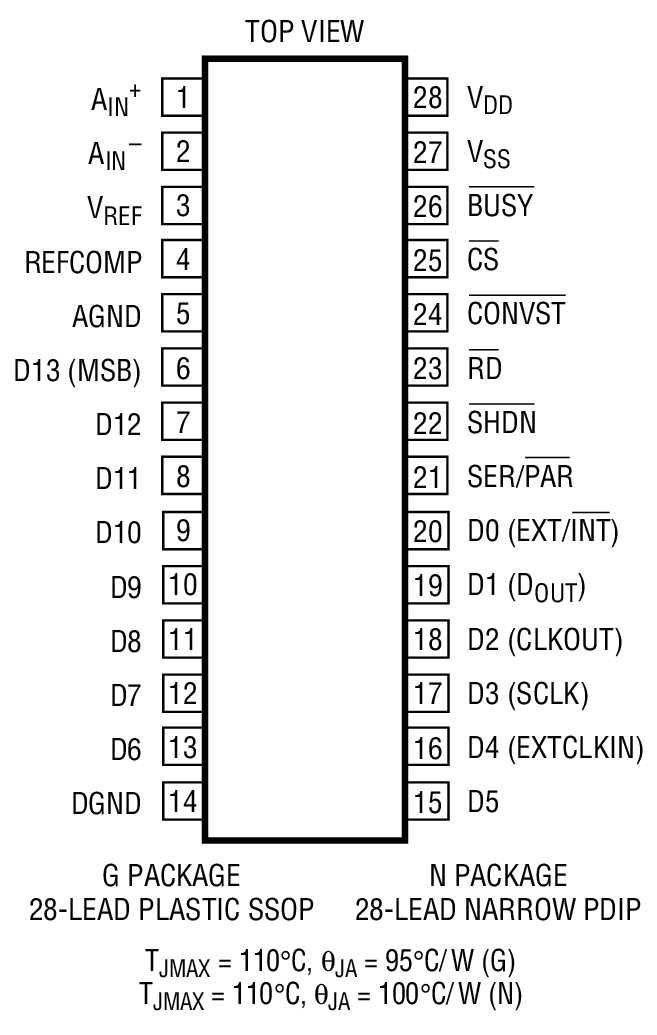

LTC1418封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1418介绍

LTC1418 - LTC1418是具有串行和并行 I/O 的低功率、14 位、200ksps ADC

LTC1418是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1418是LTC1418是具有串行和并行 I/O 的低功率、14 位、200ksps ADC，本站介绍了LTC1418的封装应用图解、特点和优点、功能等，并给出了与LTC1418相关的LINEAR元器件型号供参考。

LTC1418 - LTC1418是具有串行和并行 I/O 的低功率、14 位、200ksps ADC - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1418 - 具有串行和并行 I/O 的低功率、14 位、200ksps ADC

LTC1418 - 具有串行和并行 I/O 的低功率、14 位、200ksps ADC - Linear Technology（凌力尔特）

功能描述

LTC1418 是一款低功率、200ksps、14 位 A/D 转换器。数据输出可针对 14 位并行或串行格式进行选择。这款多用途器件能采用单 5V 或 ±5V 电源供电运作。一个片内高性能采样及保持电路、一个高精度基准和内部定时最大限度地降低了外部电路要求。利用两种可由用户选择的电源停机模式使得 15mW 的低功率耗散更具吸引力。

LTC1418 可转换 0V 至 4.096V 单极输入 (采用单 5V 电源) 和 ±2.048V 双极输入 (采用 ±5V 电源)。DC 规格包括 ±1.25LSB INL、±1LSB DNL 和整个温度范围内的无漏失码。出色的 AC 性能包括在 100kHz 奈奎斯特频率条件下的 82dB S/(N + D) 和 94dB THD。

灵活的输出格式可提供并行或串行 I/O。可兼容 SPI/MICROWIRE 的串行 I/O 端口能够充当主控器或从动器，并能支持 DC 至 10MHz 的时钟频率。一个分离的转换起动输入和一个数据就绪信号 (BUSY) 可轻松控制转换起动和数据传输。

特点
  • 单电源 5V 或 ±5V 操作
  • 采样速率：200ksps
  • ±1.25LSB INL 和 ±1LSB DNL (最大值)
  • 功率耗散：15mW (典型值)
  • 并行或串行数据输出
  • 在整个温度范围内无漏失码
  • 电源停机：打盹和睡眠模式
  • 外部或内部基准
  • 差分高阻抗模拟输入
  • 输入范围：0V 至 4.096V 或 ±2.048V
  • 在奈奎斯特频率具有 81.5dB S/(N + D) 和 -94dB THD
  • 28 引脚 SSOP 封装
    • 应用
  • 远程数据采集
  • 电池供电式系统
  • 数字信号处理
  • 隔离式数据采集系统
  • 音频和电信处理
  • 医疗仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1418ACG SSOP-28 C $12.20 $10.50
    LTC1418ACG#PBF SSOP-28 C $12.20 $10.50
    LTC1418ACG#TR SSOP-28 C $10.60
    LTC1418ACG#TRPBF SSOP-28 C $10.60
    LTC1418AIG SSOP-28 I $13.10 $11.25
    LTC1418AIG#PBF SSOP-28 I $13.10 $11.25
    LTC1418AIG#TR SSOP-28 I $11.35
    LTC1418AIG#TRPBF SSOP-28 I $11.35
    LTC1418CG SSOP-28 C $9.45 $8.15
    LTC1418CG#PBF SSOP-28 C $9.45 $8.15
    LTC1418CG#TR SSOP-28 C $8.25
    LTC1418CG#TRPBF SSOP-28 C $8.25
    LTC1418IG SSOP-28 I $10.35 $8.90
    LTC1418IG#PBF SSOP-28 I $10.35 $8.90
    LTC1418IG#TR SSOP-28 I $9.00
    LTC1418IG#TRPBF SSOP-28 I $9.00
