当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1417
LTC1417技术文档下载：
LTC1417技术文档产品手册下载
LTC1417 - 典型应用图例：

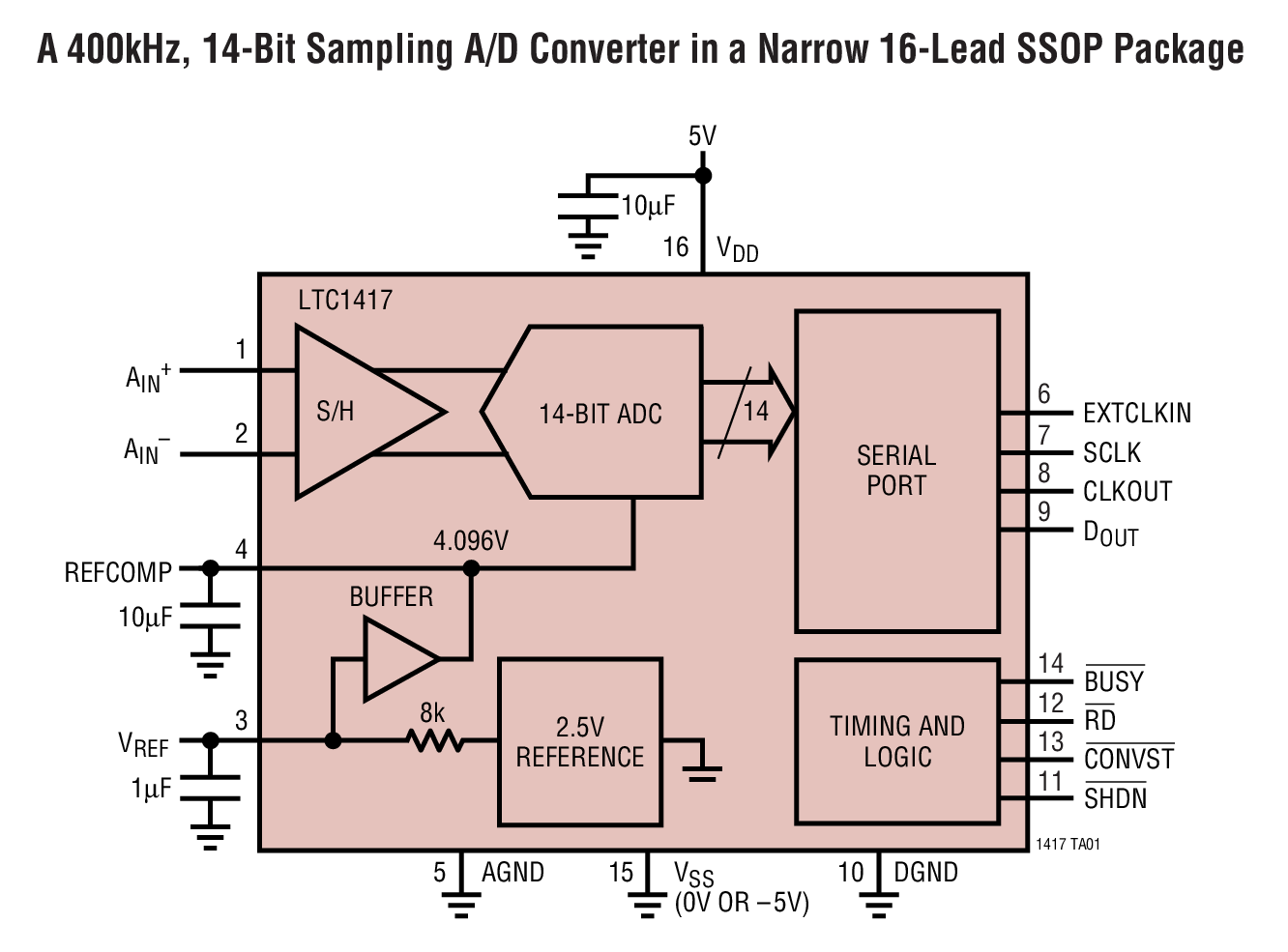

LTC1417典型应用图例一

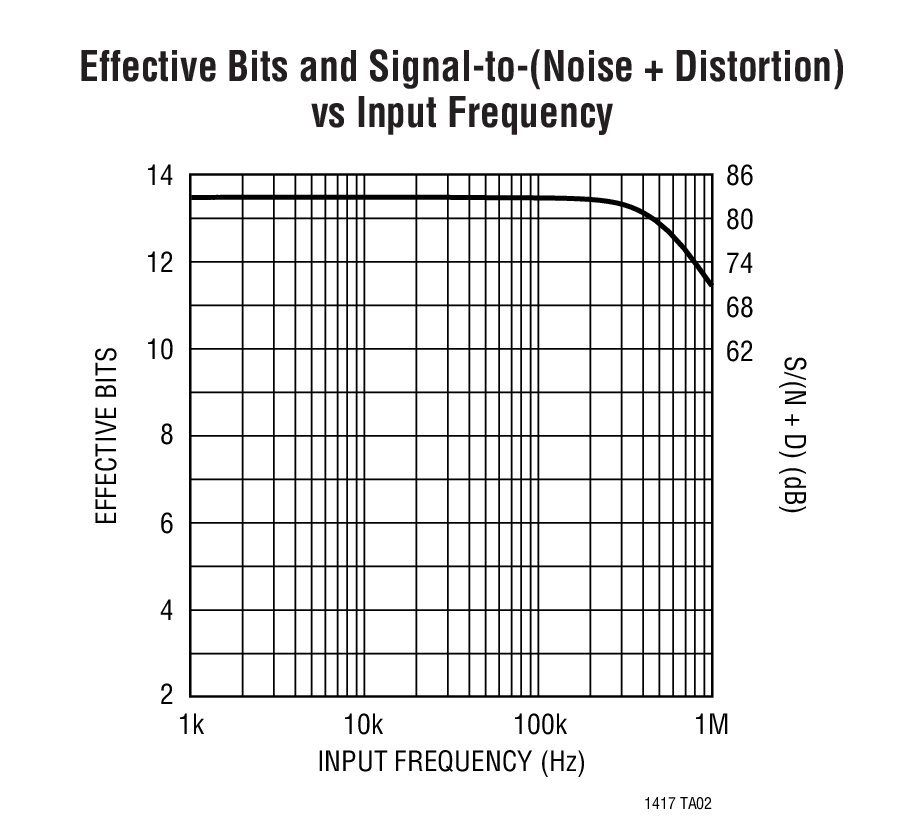

LTC1417典型应用图例二
LTC1417 - 封装图解：

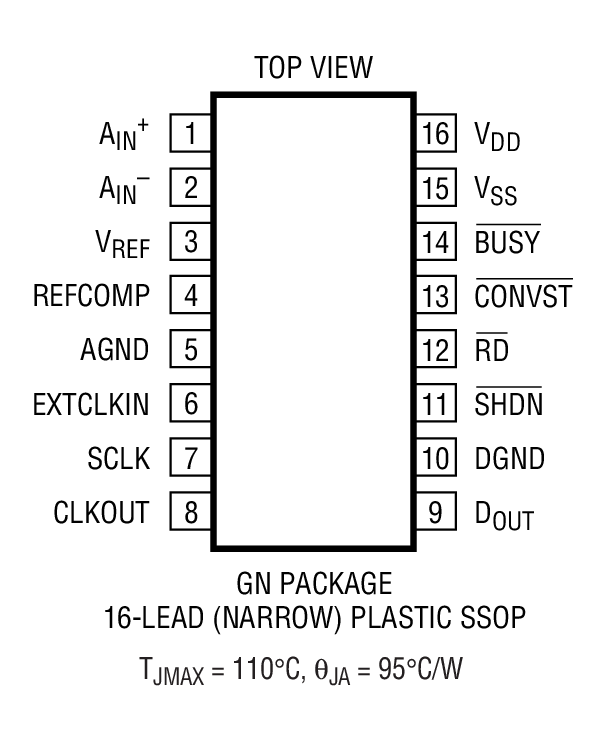

LTC1417封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1417介绍

LTC1417 - LTC1417是Low Power 14-Bit, 400ksps Sampling ADC Converter with Serial I/O

LTC1417是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1417是LTC1417是Low Power 14-Bit, 400ksps Sampling ADC Converter with Serial I/O，本站介绍了LTC1417的封装应用图解、特点和优点、功能等，并给出了与LTC1417相关的LINEAR元器件型号供参考。

LTC1417 - LTC1417是Low Power 14-Bit, 400ksps Sampling ADC Converter with Serial I/O - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1417 - Low Power 14-Bit, 400ksps Sampling ADC Converter with Serial I/O

LTC1417 - Low Power 14-Bit, 400ksps Sampling ADC Converter with Serial I/O - Linear Technology（凌力尔特）

功能描述

The LTC1417 is a low power, 400ksps, 14-bit A/D converter. This versatile device can operate from a single 5V or ±5V supplies. An onboard high performance sample-and-hold, a precision reference and internal trimming minimize external circuitry requirements. The low 20mW power dissipation is made even more attractive with two user-selectable power shutdown modes.

The LTC1417 converts 0V to 4.096V unipolar inputs when using a 5V supply and ±2.048V bipolar inputs when using ±5V supplies. DC specs include ±1.25LSB INL, ±1LSB DNL and no missing codes over temperature. Outstanding AC performance includes 81dB S/(N + D) and 95dB THD at a Nyquist input frequency of 200kHz.

The internal clock is trimmed for 2μs maximum conversion time. A separate convert start input and a data ready signal (BUSY) ease connections to FIFOs, DSPs and microprocessors.

特点
  • 16-Pin Narrow SSOP Package (SO-8 Footprint)
  • Sample Rate: 400ksps
  • ±1.25LSB INL and ±1LSB DNL Max
  • Power Dissipation: 20mW (Typ)
  • Single Supply 5V or ±5V Operation
  • Serial Data Output
  • No Missing Codes Over Temperature
  • Power Shutdown: Nap and Sleep
  • External or Internal Reference
  • Differential High Impedance Analog Input
  • Input Range: 0V to 4.096V or ±2.048V
  • 81dB S/(N + D) and 95dB THD at Nyquist
    • 应用
  • High Speed Data Acquisition
  • Digital Signal Processing
  • Isolated Data Acquisition Systems
  • Audio and Telecom Processing
  • Spectrum Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1417ACGN SSOP-16 C $11.10 $9.40
    LTC1417ACGN#PBF SSOP-16 C $11.10 $9.40
    LTC1417ACGN#TR SSOP-16 C $9.46
    LTC1417ACGN#TRPBF SSOP-16 C $9.46
    LTC1417AIGN SSOP-16 I $12.00 $10.25
    LTC1417AIGN#PBF SSOP-16 I $12.00 $10.25
    LTC1417AIGN#TR SSOP-16 I $10.31
    LTC1417AIGN#TRPBF SSOP-16 I $10.31
    LTC1417CGN SSOP-16 C $9.00 $7.60
    LTC1417CGN#PBF SSOP-16 C $9.00 $7.60
    LTC1417CGN#TR SSOP-16 C $7.66
    LTC1417CGN#TRPBF SSOP-16 C $7.66
    LTC1417IGN SSOP-16 I $9.95 $8.40
    LTC1417IGN#PBF SSOP-16 I $9.95 $8.40
    LTC1417IGN#TR SSOP-16 I $8.46
    LTC1417IGN#TRPBF SSOP-16 I $8.46
