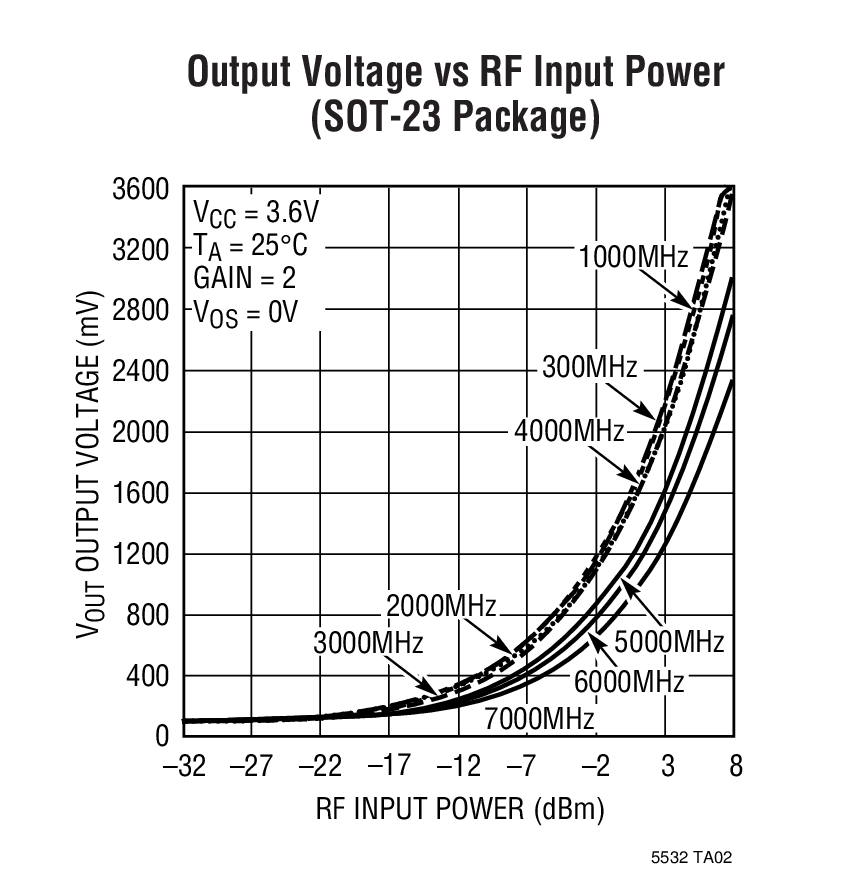

LTC5532ES6典型应用图例一
LTC5532ES6典型应用图例二
LTC5532ES6 - 封装图解：

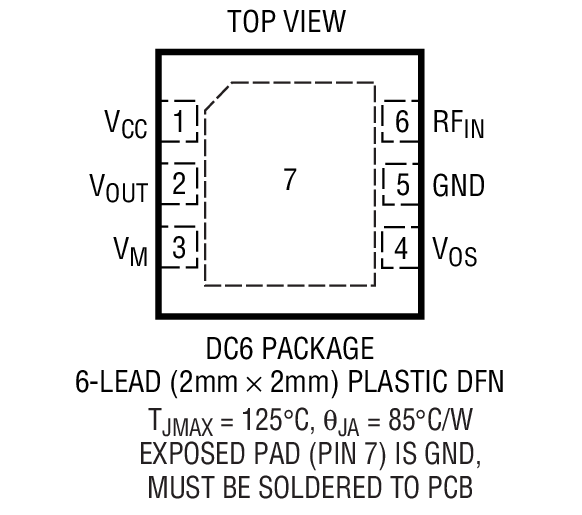

LTC5532ES6封装图解一

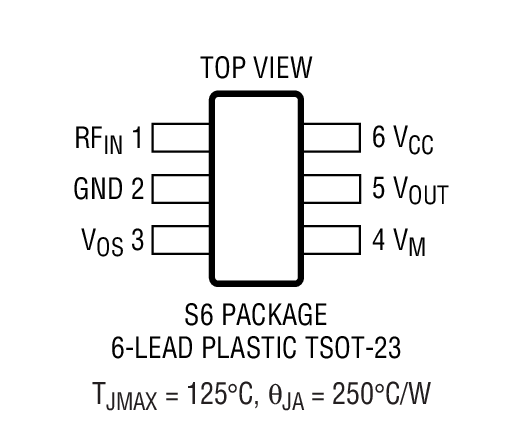

LTC5532ES6封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5532ES6介绍

LTC5532ES6 - LTC5532ES6是Precision 300MHz to 7GHz RF Detector with Gain and Offset Adjustment

LTC5532ES6是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5532ES6是LTC5532ES6是Precision 300MHz to 7GHz RF Detector with Gain and Offset Adjustment，本站介绍了LTC5532ES6的封装应用图解、特点和优点、功能等，并给出了与LTC5532ES6相关的LINEAR元器件型号供参考。

LTC5532ES6 - LTC5532ES6是Precision 300MHz to 7GHz RF Detector with Gain and Offset Adjustment - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特

LTC5532ES6 - Precision 300MHz to 7GHz RF Detector with Gain and Offset Adjustment

LTC5532 - Precision 300MHz to 7GHz RF Detector with Gain and Offset Adjustment - Linear Technology（凌力尔特）

功能描述

The LTC5532 is an RF power detector for RF applications operating in the 300MHz to 7GHz range. A temperature compensated Schottky diode peak detector and buffer amplifier are combined in a small ThinSOT? or (2mm x 2mm) DFN package. The supply voltage range is optimized for operation from a single lithium-ion cell or 3x NiMH.

The RF input voltage is peak detected using an on-chip Schottky diode. The detected voltage is buffered and supplied to the VOUT pin.

The LTC5532 output buffer gain is set via external resistors. The initial starting voltage of 120mV ±35mV can be precisely adjusted using the VOS pin.

The LTC5532 operates with RF input power levels from 32dBm to 10dBm.

*Higher frequency operation is achievable with reduced performance. Consult factory for more information.

?

特点
  • Temperature Compensated Internal Schottky Diode RF Detector
  • Wide Input Frequency Range: 300MHz to 7GHz*
  • Wide Input Power Range: 32dBm to 10dBm
  • Buffered Detector Output with External Gain Control
  • Precision VOUT Offset Control
  • Low Starting Voltage: 120mV ±35mV for Gain = 2x
  • Wide VCC Range of 2.7V to 6V
  • Low Operating Current: 500μA
  • Available in a Low Profile (1mm) SOT-23 Package and Tiny 6-Lead (2mm x 2mm) DFN Package
    • 应用
  • 802.11a, 802.11b, 802.11g, 802.15
  • Multimode Mobile Phone Products
  • Optical Data Links
  • Wireless Data Modems
  • Wireless and Cable Infrastructure
  • RF Power Alarm
  • Envelope Detector
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5532EDC 2x2 DFN-6 E $2.47
    LTC5532EDC#PBF 2x2 DFN-6 E $2.47
    LTC5532EDC#TR 2x2 DFN-6 E $2.47 $1.76
    LTC5532EDC#TRM 2x2 DFN-6 E $2.47 $1.78
    LTC5532EDC#TRMPBF 2x2 DFN-6 E $2.47 $1.78
    LTC5532EDC#TRPBF 2x2 DFN-6 E $2.47 $1.76
    LTC5532ES6 SOT-23 E $2.19
    LTC5532ES6#PBF SOT-23 E $2.19
    LTC5532ES6#TR SOT-23 E $2.19 $1.56
    LTC5532ES6#TRM SOT-23 E $2.19 $1.58
    LTC5532ES6#TRMPBF SOT-23 E $2.19 $1.58
    LTC5532ES6#TRPBF SOT-23 E $2.19 $1.56
