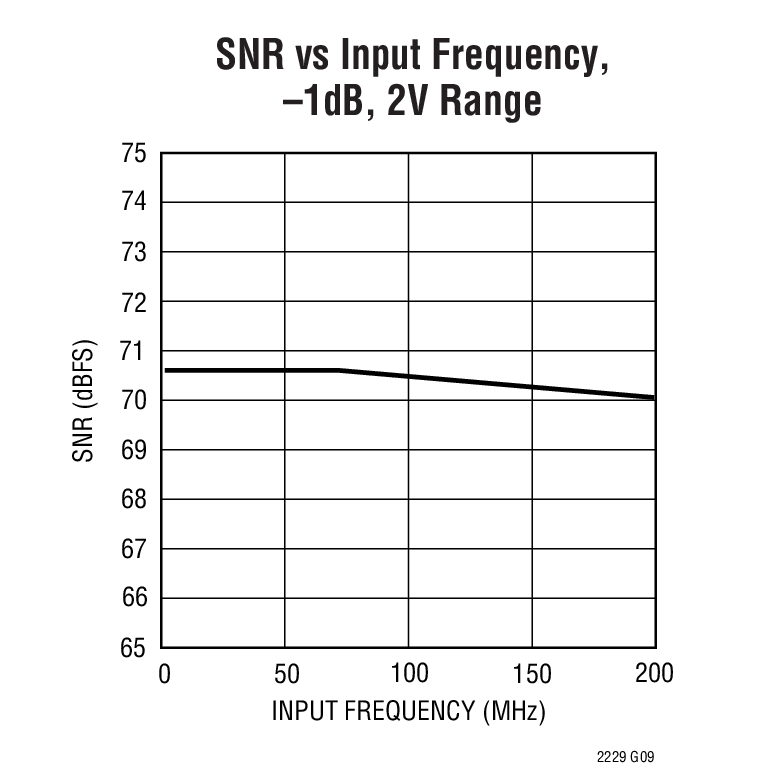

LTC2229典型应用图例一

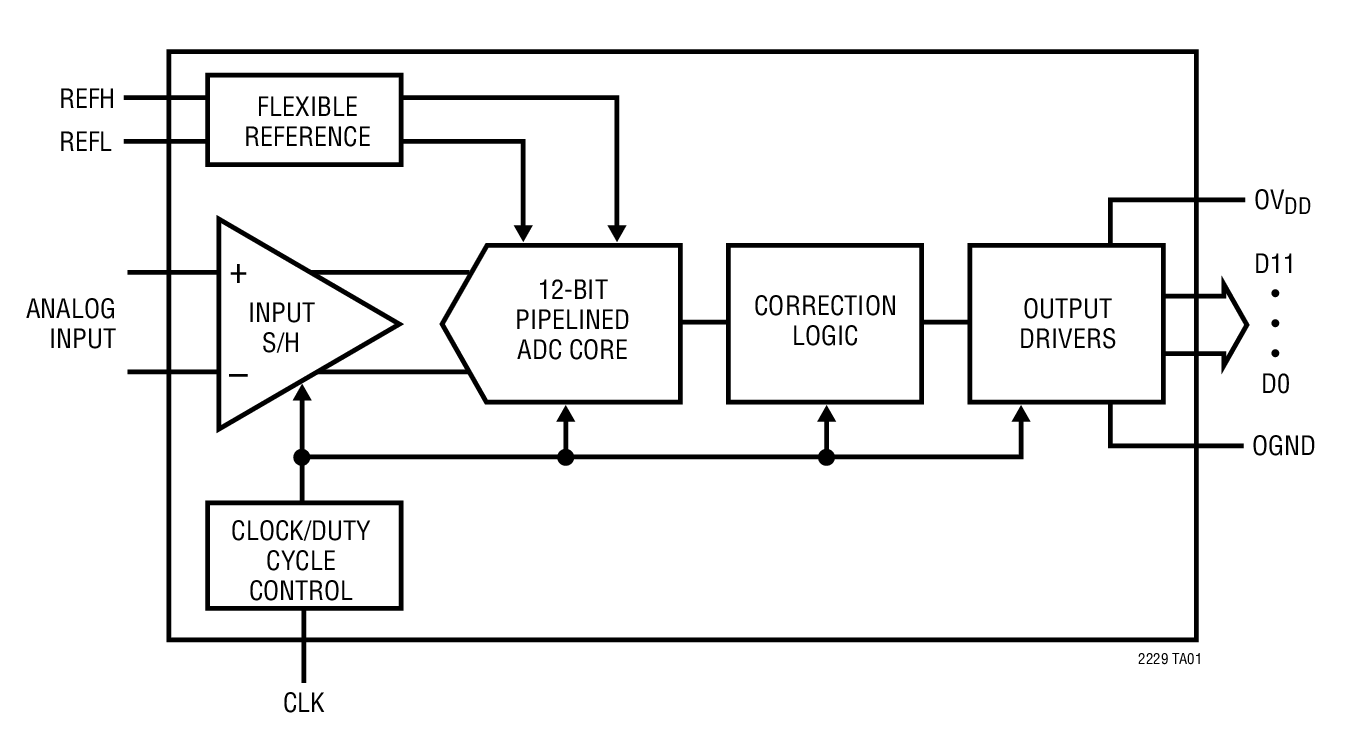

LTC2229典型应用图例二
LTC2229 - 封装图解：

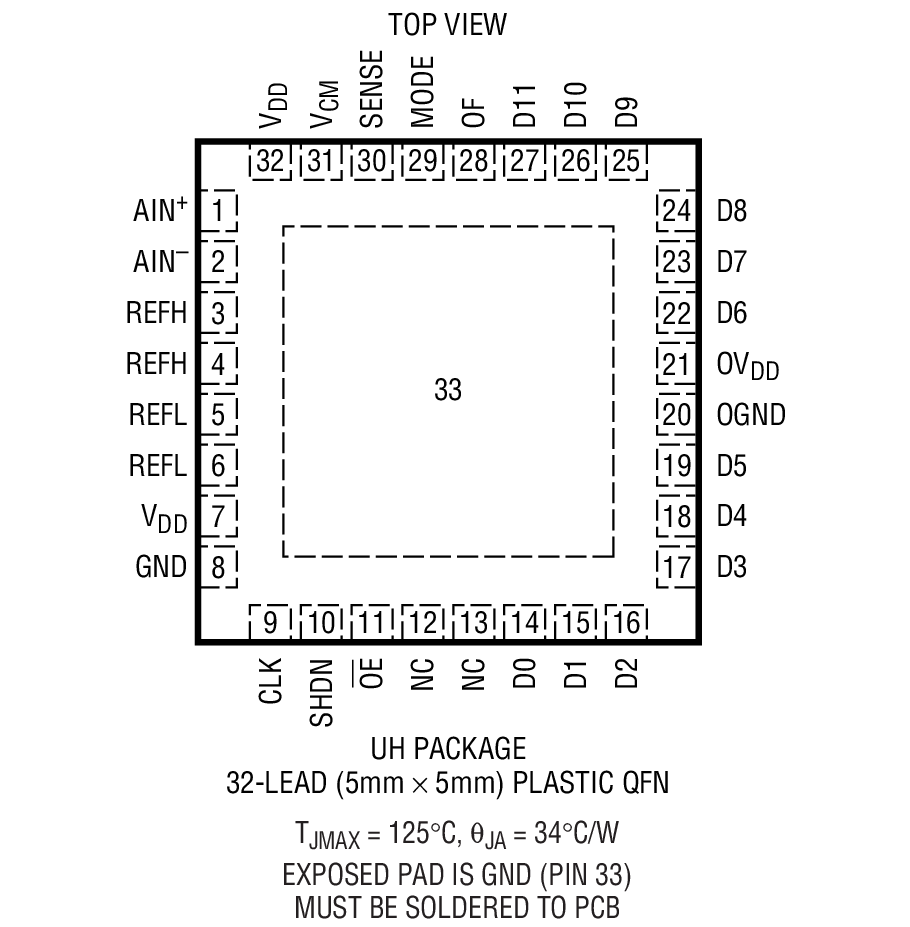

LTC2229封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2229介绍

LTC2229 - LTC2229是12-Bit, 80Msps Low Power 3V ADC

LTC2229是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2229是LTC2229是12-Bit, 80Msps Low Power 3V ADC，本站介绍了LTC2229的封装应用图解、特点和优点、功能等，并给出了与LTC2229相关的LINEAR元器件型号供参考。

LTC2229 - LTC2229是12-Bit, 80Msps Low Power 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2229 - 12-Bit, 80Msps Low Power 3V ADC

LTC2229 - 12-Bit, 80Msps Low Power 3V ADC - Linear Technology（凌力尔特）

功能描述

The LTC2229 is a 12-bit 80Msps, low power 3V A/D converter designed for digitizing high frequency, wide dynamic range signals. The LTC2229 is perfect for demanding imaging and communications applications with AC performance that includes 70.6dB SNR and 90dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±0.4LSB INL (typ), ±0.2LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 0.3LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 80Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 211mW
  • 70.6dB SNR at 70MHz Input
  • 90dB SFDR at 70MHz Input
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family125Msps: LTC2253 (12-Bit), LTC2255 (14-Bit) 105Msps: LTC2252 (12-Bit), LTC2254 (14-Bit)80Msps: LTC2229 (12-Bit), LTC2249 (14-Bit)65Msps: LTC2228 (12-Bit), LTC2248 (14-Bit)40Msps: LTC2227 (12-Bit), LTC2247 (14-Bit)25Msps: LTC2226 (12-Bit), LTC2246 (14-Bit)10Msps: LTC2225 (12-Bit), LTC2245 (14-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2229CUH 5x5 QFN-32 C $22.83 $16.70
    LTC2229CUH#PBF 5x5 QFN-32 C $22.83 $16.70
    LTC2229CUH#TR 5x5 QFN-32 C $16.80
    LTC2229CUH#TRPBF 5x5 QFN-32 C $16.80
    LTC2229IUH 5x5 QFN-32 I $27.33 $20.00
    LTC2229IUH#PBF 5x5 QFN-32 I $27.33 $20.00
    LTC2229IUH#TR 5x5 QFN-32 I $20.10
    LTC2229IUH#TRPBF 5x5 QFN-32 I $20.10
