当前位置:Linear公司 > > 凌力尔特芯片 >> LTC4075
LTC4075技术文档下载:
LTC4075技术文档产品手册下载
LTC4075 - 典型应用图例:

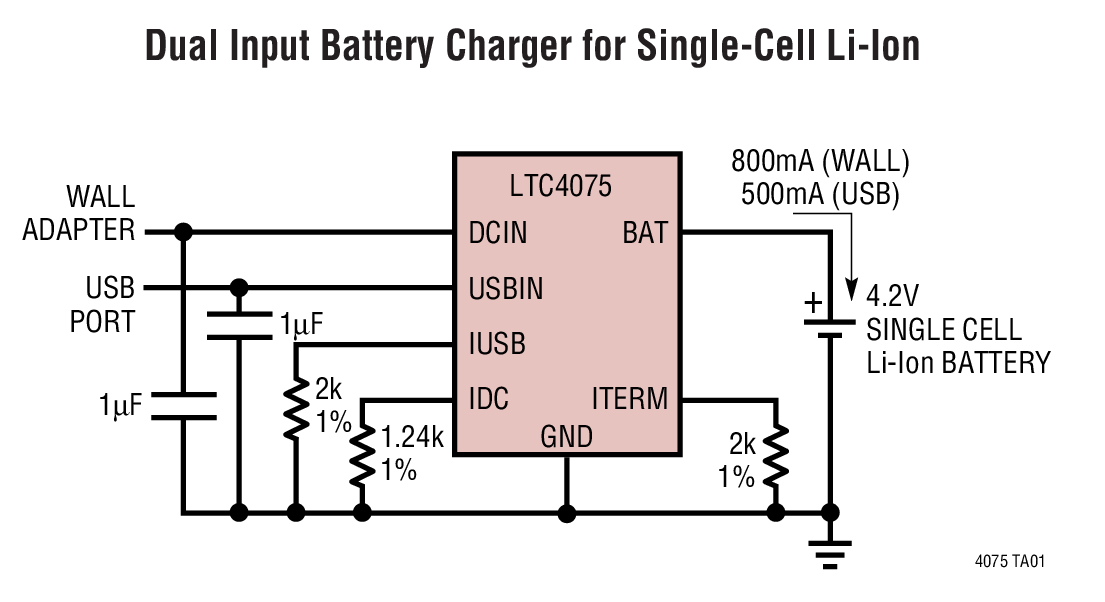

LTC4075典型应用图例一

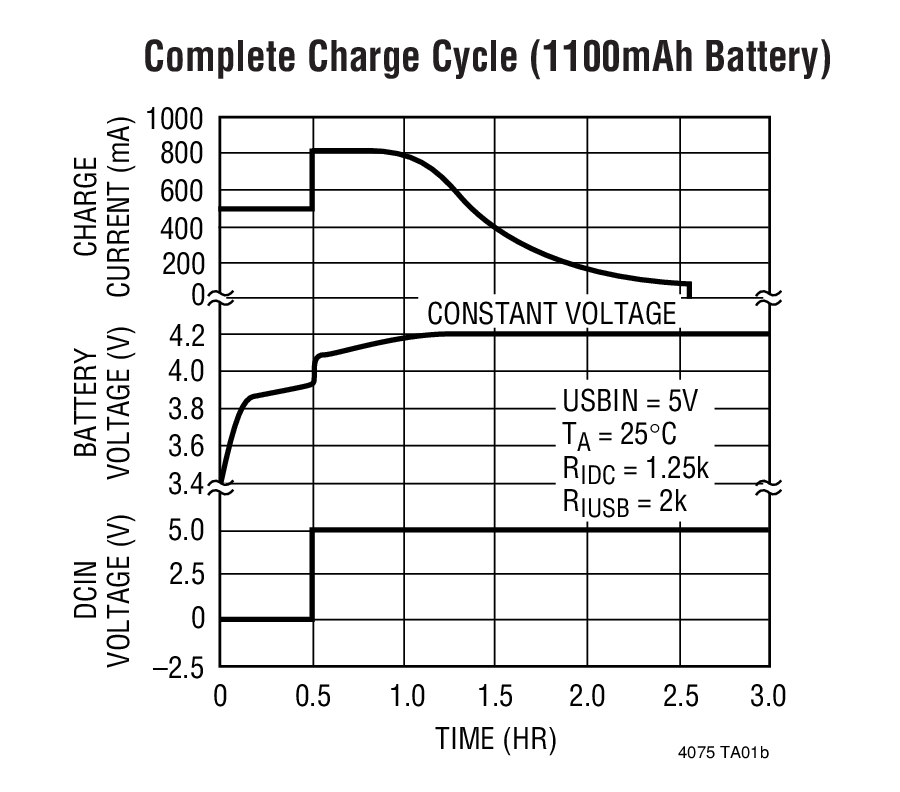

LTC4075典型应用图例二
LTC4075 - 封装图解:

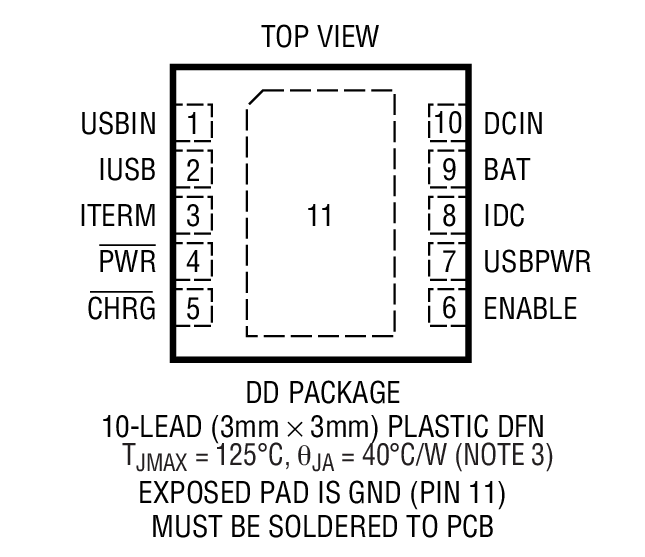

LTC4075封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4075介绍
LTC4075 - LTC4075是双输入 USB/AC 适配器 独立型锂离子电池充电器

LTC4075是Linear公司的一款线性充电器产品,LTC4075是双输入 USB/AC 适配器 独立型锂离子电池充电器,本站介绍了LTC4075的封装应用图解、特点和优点、功能等,并给出了与LTC4075相关的凌力尔特元器件型号供参考。

LTC4075 - 双输入 USB/AC 适配器 独立型锂离子电池充电器

LTC4075 - 双输入 USB/AC 适配器 独立型锂离子电池充电器 - Linear Technology(凌力尔特)

功能描述

LTC4075/LTC4075X 是能够从交流适配器和 USB 输入对单节锂离子电池进行充电的独立型线性充电器。这些充电器可在输入端上检测电源并自动选择合适的电源来充电。

?由于采用了内部 MOSFET 架构,因而充电操作无需外部检测电阻器或隔离二极管。内部热反馈电路可调整电池充电电流,以便在大功率工作或高环境温度条件下对芯片温度加以限制。浮动电压被固定于 4.2V,而充电电流可通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至设定终止门限以下时,LTC4075 将终止充电周期。当两个输入端均被加电时,可将 LTC4075/LTC4075X 置于停机模式,从而把 DCIN 电源电流、USBIN 电源电流和电池漏电流分别降至 20μA、10μA 和低于 2μA。

其它功能包括自动再充电、欠压闭锁、充电状态输出和用于指示交流适配器或 USB 电源接入的 “电源接入” 状态输出。

* 受包括第 6522118 和 6700364 号美国专利的保护。

特点
  • 可从交流适配器和 USB 输入对单节锂离子电池进行充电
  • 输入电源自动检测和选择
  • 采用交流适配器输入时可编程充电电流高达 950mA
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 热调整功能可在无过热危险的情况下实现充电速率的最大化*
  • 准确度达 ±0.6% 的预设充电电压
  • 可编程充电电流终止
  • 停机模式中的 18μA USB 中止电流
  • 独立的“电源接入”状态输出
  • 充电状态输出
  • 自动再充电
  • 可提供无涓流充电模式的器件版本 (LTC4075X)
  • 采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚(3mm×3mm) DFN 封装
  • 应用
  • 蜂窝电话
  • 手持式计算机
  • 便携式 MP3 播放机
  • 数码相机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4075EDD 3x3 DFN-10 E $2.67 $1.88
    LTC4075EDD#PBF 3x3 DFN-10 E $2.67 $1.88
    LTC4075EDD#TR 3x3 DFN-10 E $1.98
    LTC4075EDD#TRPBF 3x3 DFN-10 E $1.98
