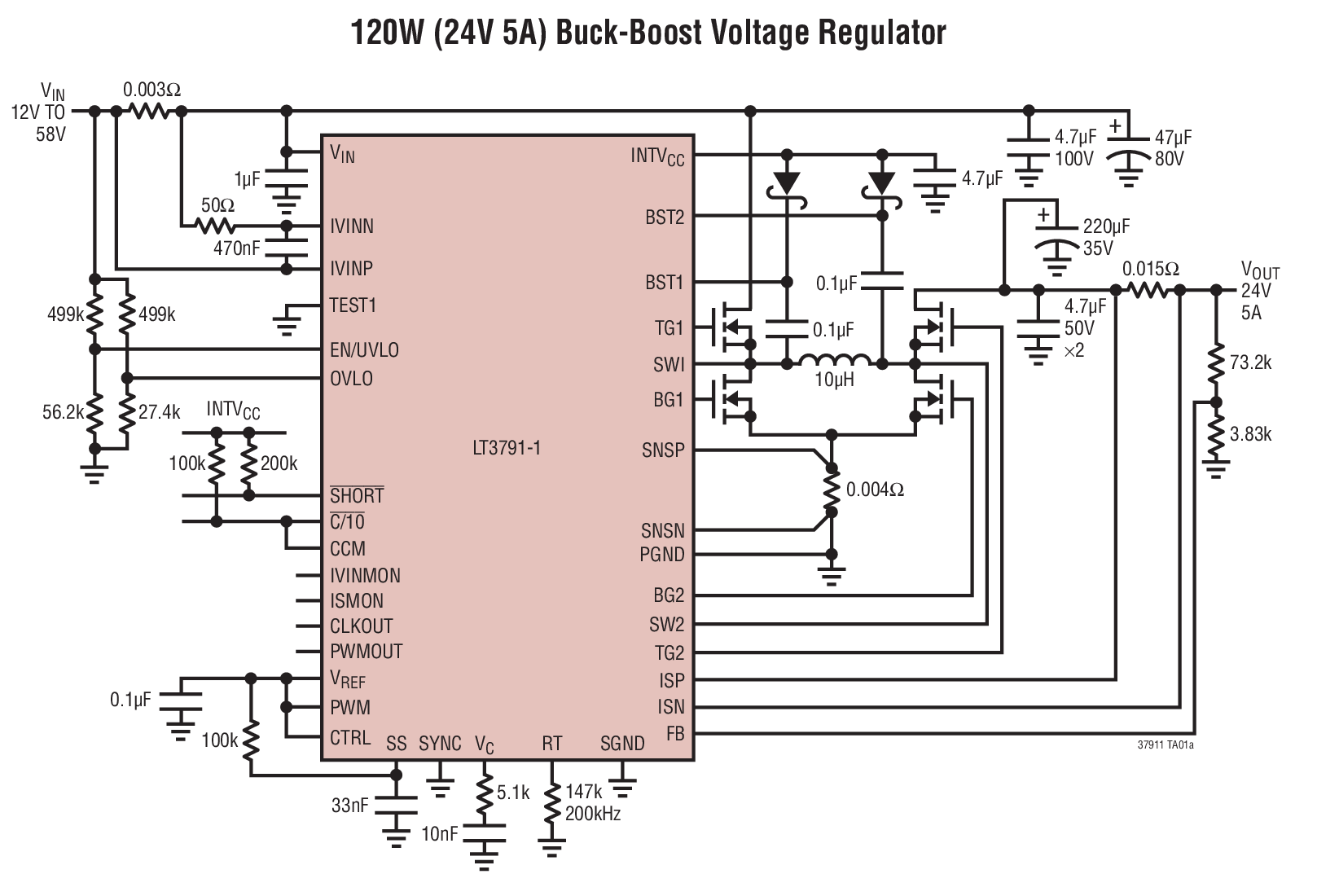

LT3791-1典型应用图例一

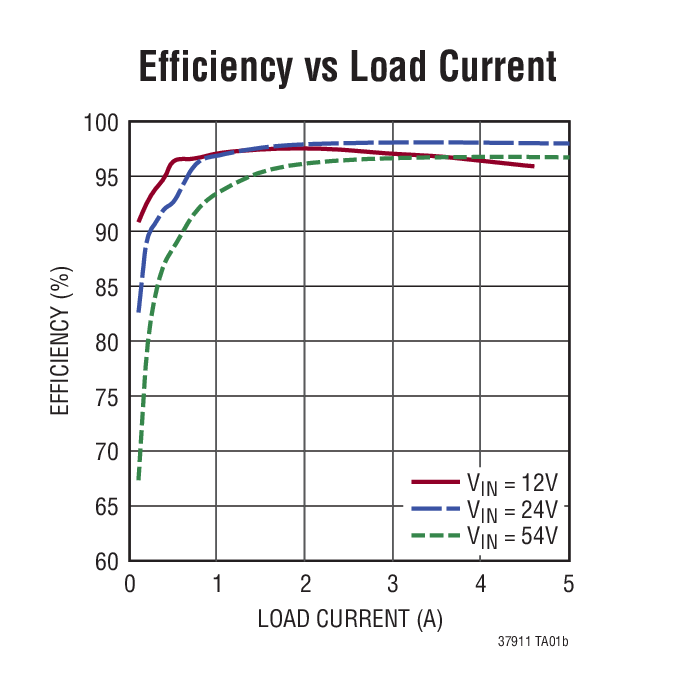

LT3791-1典型应用图例二
LT3791-1 - 封装图解:
LT3791-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3791-1介绍
LT3791-1 - LT3791-1是60V、四开关、同步降压-升压型控制器

LT3791-1是Linear公司的一款外部电源开关降压-升压产品,LT3791-1是60V、四开关、同步降压-升压型控制器,本站介绍了LT3791-1的封装应用图解、特点和优点、功能等,并给出了与LT3791-1相关的凌力尔特元器件型号供参考。

LT3791-1 - 60V、四开关、同步降压-升压型控制器

LT3791-1 - 60V、四开关、同步降压-升压型控制器 - Linear Technology(凌力尔特)

功能描述

LT3791-1 是一款同步、四开关降压-升压型电压 / 电流调节器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节输出电压、输出电流或输入电流。恒定频率、电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中,无需上管 FET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换,LT3791-1 非常适合于汽车、工业、电信、甚至电池供电型系统中的电压稳压器、电池 / 超级电容器充电器应用。

LT3791-1 提供了输入电流监视器、输出电流监视器、以及各种不同的状态标记,例如:C/10 充电终止和输出短路标记。

特点
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 同步开关:效率高达 98.5%
  • 宽 VIN 范围:4.7V 至 60V
  • 2% 输出电压准确度:1.2V ≤ VOUT < 60V
  • 6% 输出电流准确度:0V ≤ VOUT < 60V
  • 采用电流监视器输出进行输入和输出电流调节
  • 在降压或升压模式中无上管 FET 刷新
  • 停机期间 VOUT 与 VIN 断接
  • C/10 充电终止和输出短路标记
  • 每个 IC 能提供 100W 或更大的功率
  • 具裸露衬垫的 38 引脚 TSSOP 封装
  • 应用
  • 汽车、电信、工业系统
  • 高功率电池供电型系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3791EFE-1#PBF TSSOP-38 E $6.79 $4.75
    LT3791EFE-1#TRPBF TSSOP-38 E $4.81
    LT3791HFE-1#PBF TSSOP-38 H $7.86 $5.50
    LT3791HFE-1#TRPBF TSSOP-38 H $5.56
    LT3791IFE-1#PBF TSSOP-38 I $7.50 $5.25
    LT3791IFE-1#TRPBF TSSOP-38 I $5.31
    LT3791MPFE-1#PBF TSSOP-38 MP $21.07 $14.75
    LT3791MPFE-1#TRPBF TSSOP-38 MP $14.81
