功能描述

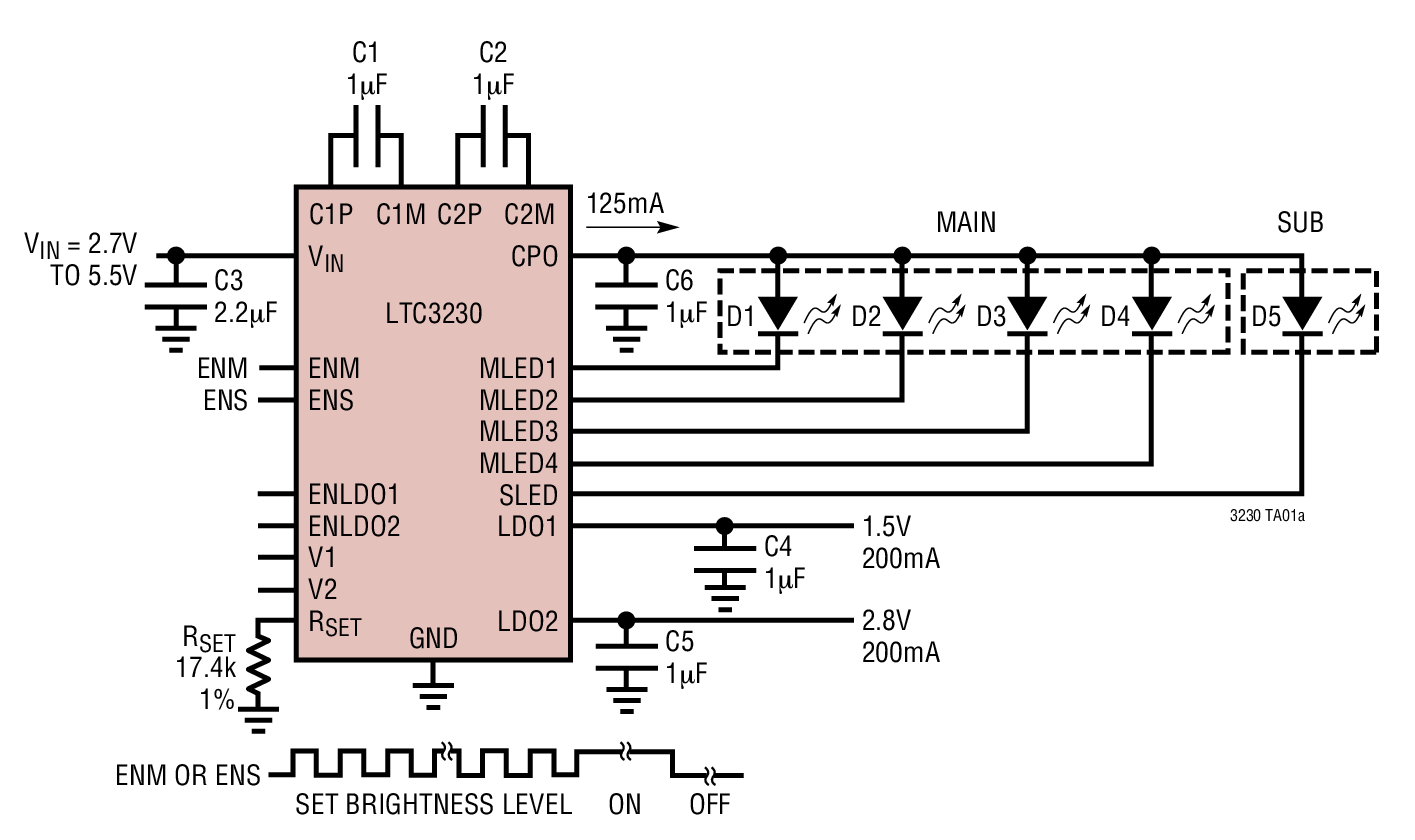

LTC3230 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和 1 个副 LED 以及两个 200mA 线性稳压器而设计，以提供更多的系统功率。LTC3230充电泵只需要4个小陶瓷电容器和1个电流设定电阻器即可构成一个完整的LED电源和电流控制器。

内置软起动电路可防止在启动和模式转换期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。主显示屏和副显示屏全标度电流设定由单个外部电阻器来设置。

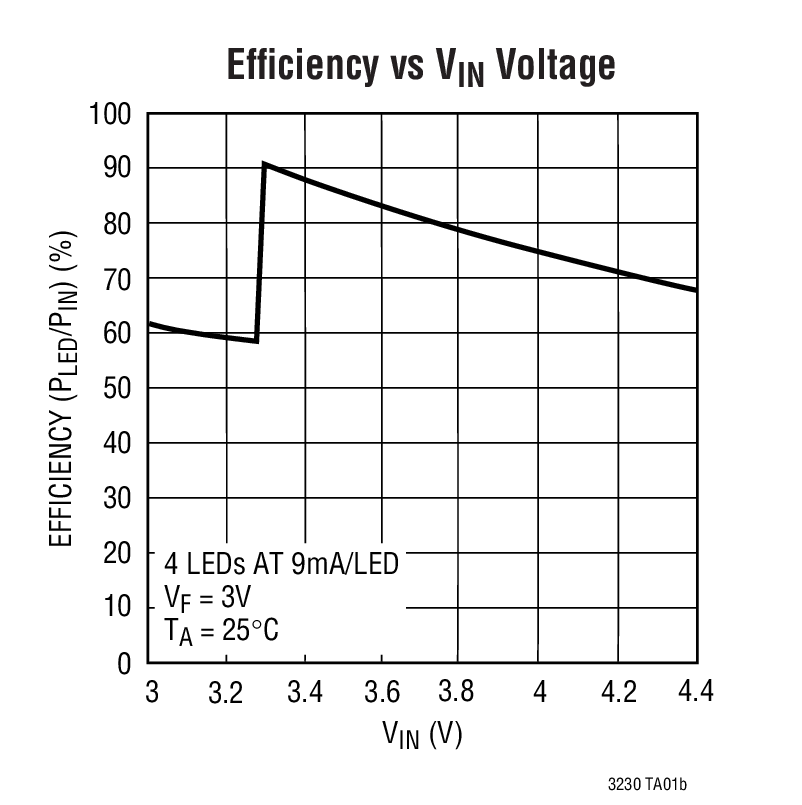

根据 LED 电流源两端的电压来优化充电泵的效率。该器件在 1x 模式中上电，并当任一 LED 电流源接近压降状态时自动切换至下一个升压模式 (先是 1.5x 模式，随后是 2x 模式)。

两个 200mA 线性稳压器具有独立的使能和输出电压选择引脚。每个稳压器都能够通过三电平输入引脚而被设定为三种预先选择输出电压当中的一种。这两个稳压器可以在不受充电泵影响的情况下使能。

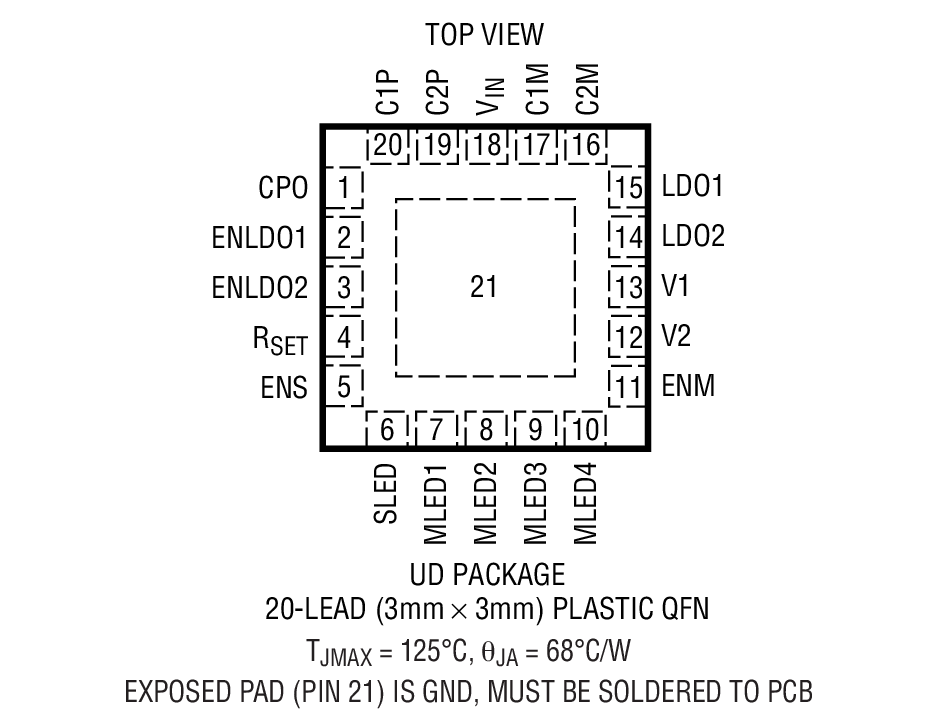

LTC3230 采用扁平 (高度仅 0.75mm)、3mm x 3mm 20 引脚 QFN 封装。

特点

低噪声充电泵利用自动模式切换提供了高效率

多模式操作：1x、1.5x、2x
