LTC4010 - 高效独立型镍电池充电器

LTC4010 - 高效独立型镍电池充电器 - Linear Technology（凌力尔特）

LTC4010 提供了一种采用小型封装和少量外部组件的完整、成本效益型镍电池快速充电解决方案。它包括一个 550kHz PWM 电流源控制器和所有必需的充电启动、监视和终止控制电路。

LTC4010 可自动检测 DC 适配器的接入以及电池的插拨。当未接入一个外部 DC 电源时，LTC4010 进入停机状态，而且从一个已安装电池吸收的电源电流降至可能的最低水平。利用一个涓流电流来对严重放电的电池进行预充电。LTC4010 能够同时采用 -ΔV 和 ΔT/Δt 快速充电终止技术，并可检测不同的电池故障。如果需要的话，可在快速充电结束之后自动地对镍氢电池实施 Top-Off 型充电。如果电池在一个完整的充电周期之后自放电，则该 IC 还将恢复充电操作。

LTC4010 所有充电操作的适宜性均由实际充电时间和最大平均电池电压来确定。充电操作也可由最小和最大温度限值来选通。镍氢或镍镉电池快速充电终止参数可通过引脚来选择。

用于 1~16 节电池的完整镍氢/ 镍镉电池充电器

无需微控制器或固件

550kHz 同步 PWM 电流源控制器

采用陶瓷电容器时无可闻噪声

宽输入电压范围：5.5V 至 34V

可设置充电电流：5% 准确度

自动涓流预充电

-ΔV 快速充电终止

任选的 ΔT/Δt 快速充电终止

任选的温度适宜性判定

自动镍氢电池 Top-Off 型充电

可设置定时器

自动再充电

多个状态输出

微功率停机模式

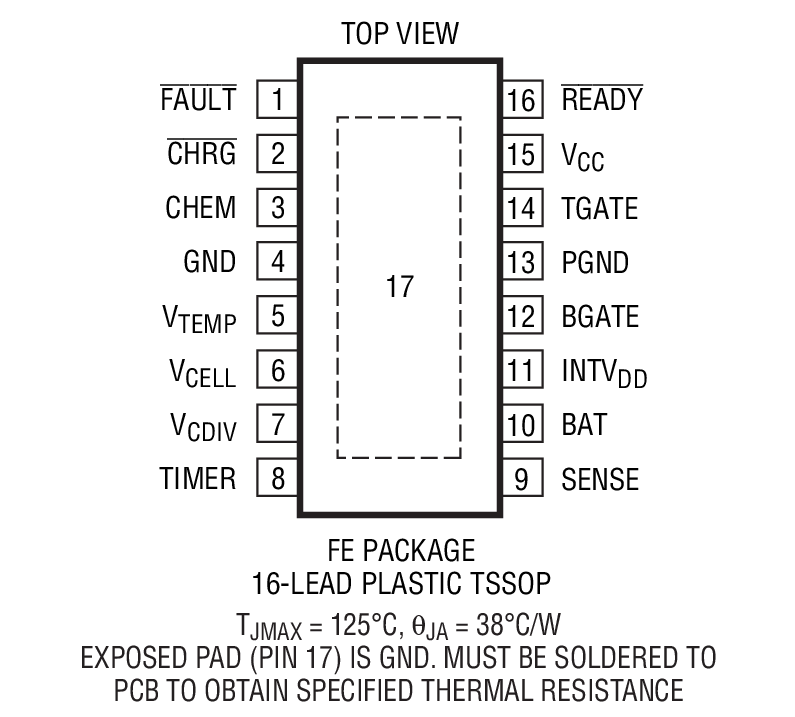

16 引脚耐热增强型 TSSOP 封装

集成化或独立型电池充电器

便携式仪器或消费类产品

电池供电型诊断和控制

后备电池管理

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4010CFE	TSSOP-16	C	$6.36	$4.45
LTC4010CFE#PBF	TSSOP-16	C	$6.36	$4.45
LTC4010CFE#TR	TSSOP-16	C		$4.57
LTC4010CFE#TRPBF	TSSOP-16	C		$4.57
