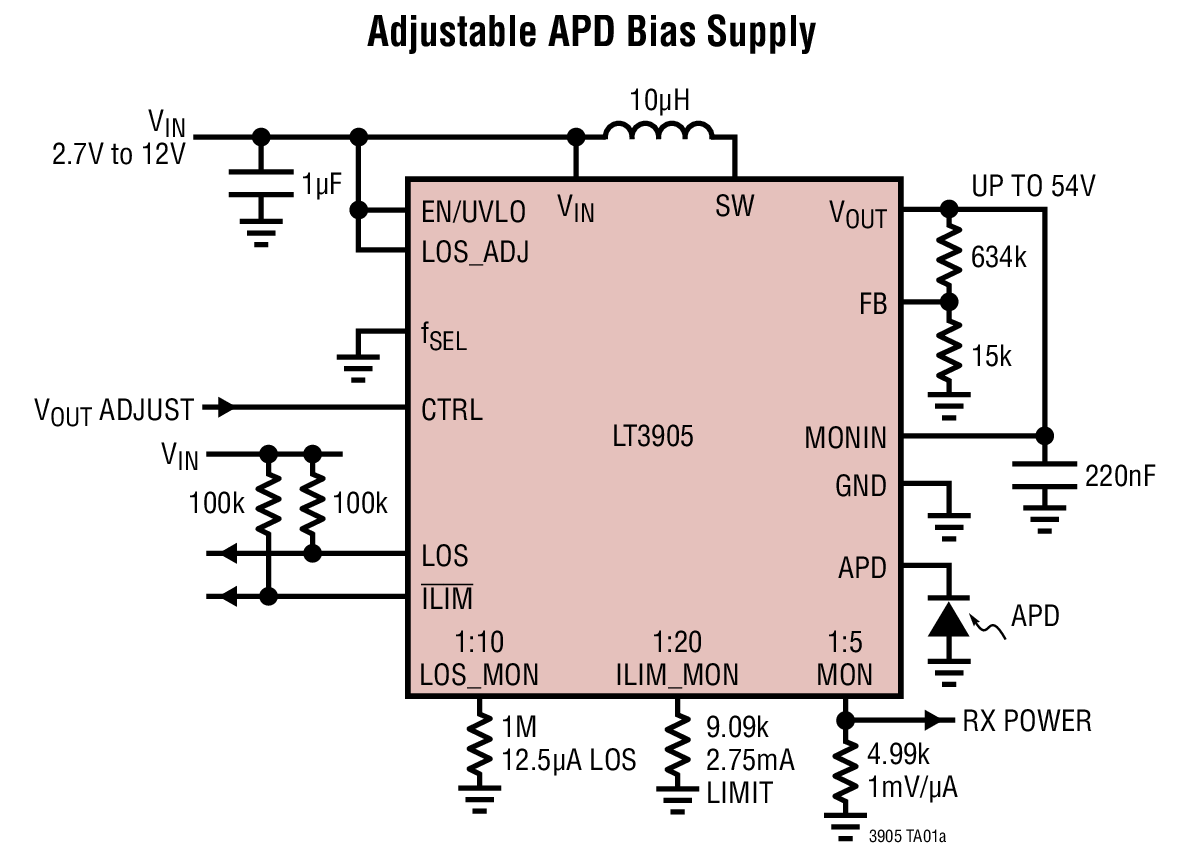

LT3905典型应用图例一

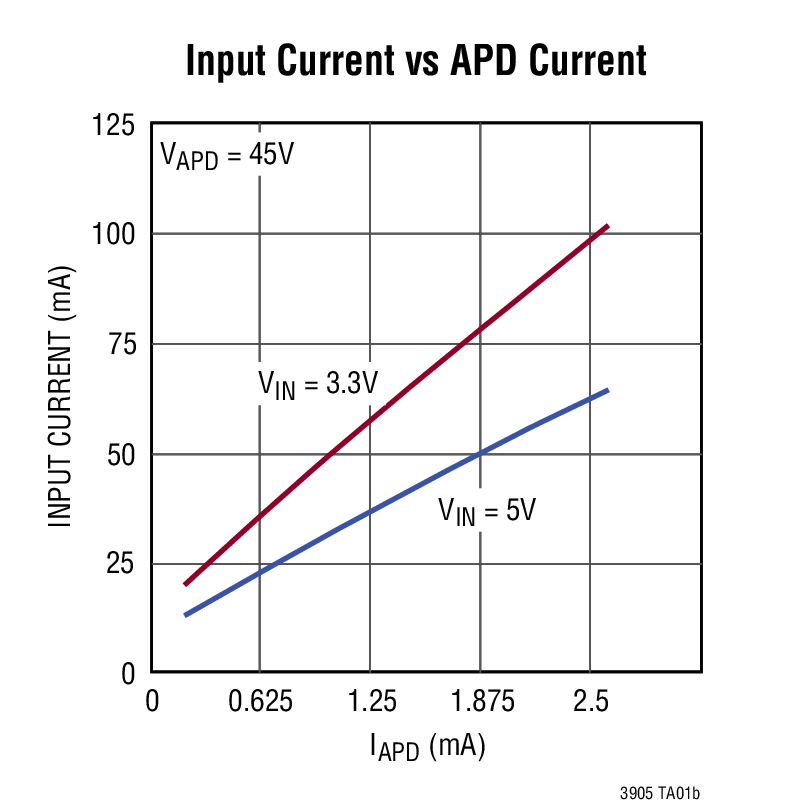

LT3905典型应用图例二
LT3905 - 封装图解:

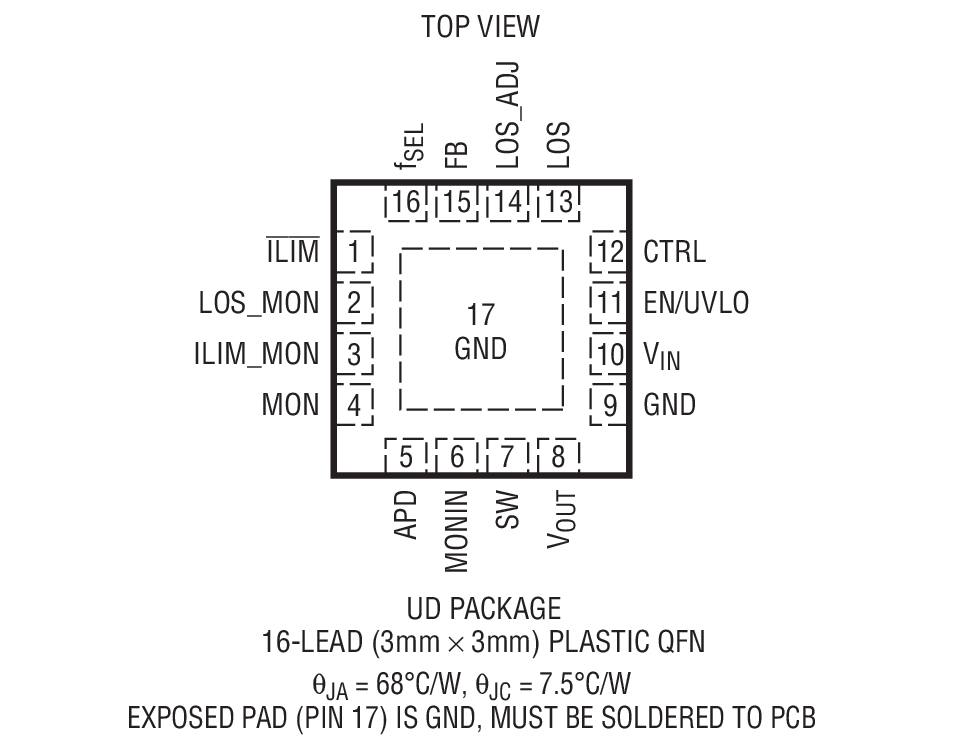

LT3905封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3905介绍
LT3905 - LT3905是具 APD 电流监视器的升压型 DC/DC 转换器

LT3905是Linear公司的一款内部电源开关产品,LT3905是具 APD 电流监视器的升压型 DC/DC 转换器,本站介绍了LT3905的封装应用图解、特点和优点、功能等,并给出了与LT3905相关的凌力尔特元器件型号供参考。

LT3905 - 具 APD 电流监视器的升压型 DC/DC 转换器

LT3905 - 具 APD 电流监视器的升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LT3905 是一款固定频率电流模式升压型转换器,专为对光接收器中的雪崩光电二极管 (APD) 施加偏置而设计。LT3905 具有高压侧 APD 电流监视功能,动态范围跨 4 个数量级,其在 3μA 至 3mA 范围内的相对准确度优于 2%。

最大 APD 电流利用单个电阻器来设置,而一个带指示器的快速电流限制器可在过载情况下保护 APD。可调输出电压提供了动态偏置控制,一个可调式信号丢失指示器用于在低 APD 电流条件下发出标记信号。

通过与集成型 DMOS 电源开关及肖特基整流器相组合,LT3905 提供了一款紧凑的总体解决方案,其具有极少的外部组件和很低的解决方案成本。恒定开关频率产生了容易滤除的可预知输出噪声。

LT3905 采用具纤巧占板面积 (3mm x 3mm) 的 16 引脚 QFN 封装。

特点
  • 65V、350mA 内部 DMOS 开关
  • 集成型肖特基二极管
  • 准确度达 2% 的 APD 电流监视器 (在 3μA 至 3mA 的范围内)
  • 可由单个电阻器来设置最大 APD 电流
  • 具指示器的快速 APD 电流限制器
  • 可编程信号丢失指示器
  • CTRL 引脚可调节输出电压
  • 可编程 VIN 欠压闭锁
  • 高效升压型转换器
  • 可选的 1MHz / 2MHz 开关频率
  • 内部补偿
  • 内部软起动
  • 2.7V 至 12V VIN 范围
  • 低停机电流:< 1μA
  • 应用
  • APD 偏置
  • PIN 二极管偏置
  • 光接收器和模块
  • 光纤网络设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3905EUD#PBF 3x3 QFN-16 E $3.64 $2.55
    LT3905EUD#TRPBF 3x3 QFN-16 E $2.61
    LT3905IUD#PBF 3x3 QFN-16 I $4.02 $2.81
    LT3905IUD#TRPBF 3x3 QFN-16 I $2.87
