LTC3860 - 具均流功能的双通道、多相、降压型电压模式 DC/DC 控制器

LTC3860 - 具均流功能的双通道、多相、降压型电压模式 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3860 是一款双通道、PolyPhase 同步降压型开关稳压器控制器，用于高电流分布式电源系统、数字信号处理器、以及其他电信和工业 DC/DC 电源。它采用了一种恒定频率电压模式架构，并组合了非常低失调、高带宽误差放大器和一个远端输出检测差分放大器，旨在实现超卓的瞬态响应和输出调节性能。

该控制器运用了无损耗电感器 DCR 电流检测，以维持相位之间的电流平衡并提供过流保护。该芯片可在一个 3V 至 5.5V 的 VCC 电源范围内运作，并专为实现从 3V ~ 24V 的 VIN 至 0.6V ~ (VCC – 0.5V) 输出电压的降压转换而设计。

TRACK/SS 引脚提供了可编程软起动或跟踪功能。电感器电流反向在软起动期间停用，以安全地为预偏置负载供电。恒定的工作频率可同步至一个外部时钟或在 250kHz 至 1.25MHz 的范围内进行线性设置。多达 6 个 LTC3860 控制器能够并联起来工作，以实现 1、2、3、4、6 或 12 相操作。

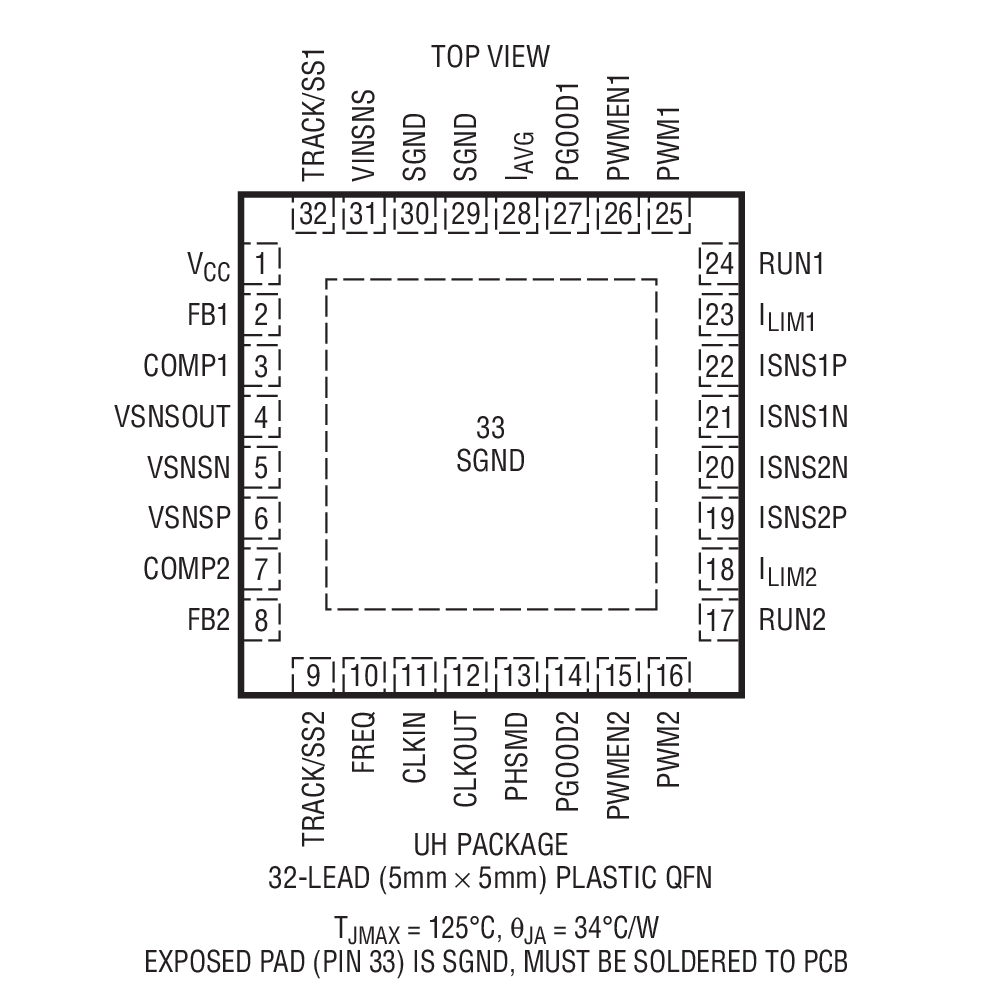

LTC3680 采用 32 引脚 5mm x 5mm QFN 封装。

特点

与功率构件、DRMOS 或外部栅极驱动器和 MOSFET 工作

具准确均流功能的恒定频率电压模式控制

±0.75% 0.6V 电压基准

差分远端输出电压检测放大器

多相能力 —— 多达 12 相工作

可编程电流限值

可安全地给一个预偏置负载供电

高达 1.25MHz 的可编程或 PLL 可同步开关频率

采用电感器 DCR 的无损耗电流检测或采用检测电阻器的精准电流检测

VCC 范围：3V 至 5.5V
