LT3095 - 双通道低噪声偏置发生器

LT3095 - 双通道低噪声偏置发生器 - Linear Technology（凌力尔特）

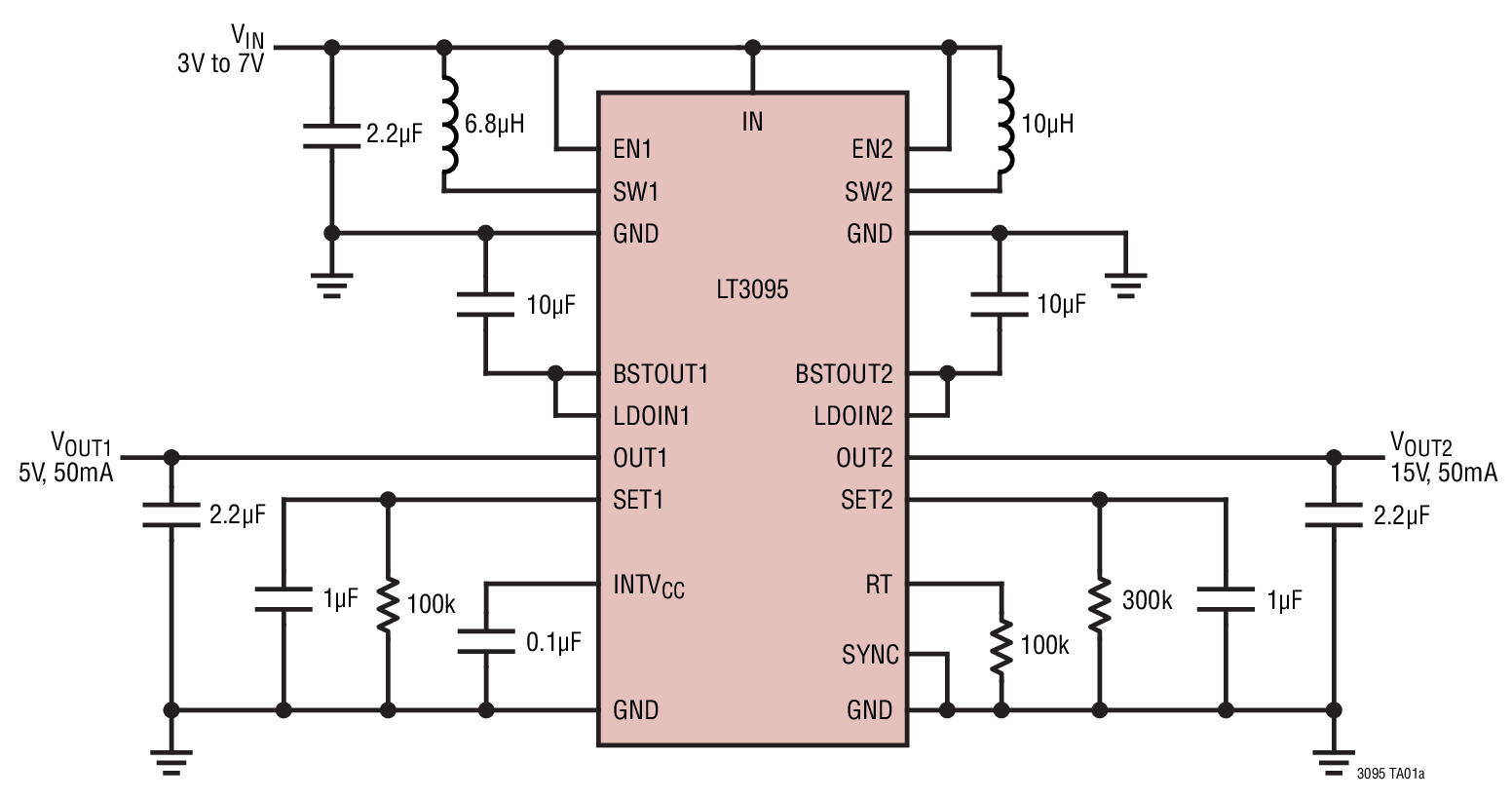

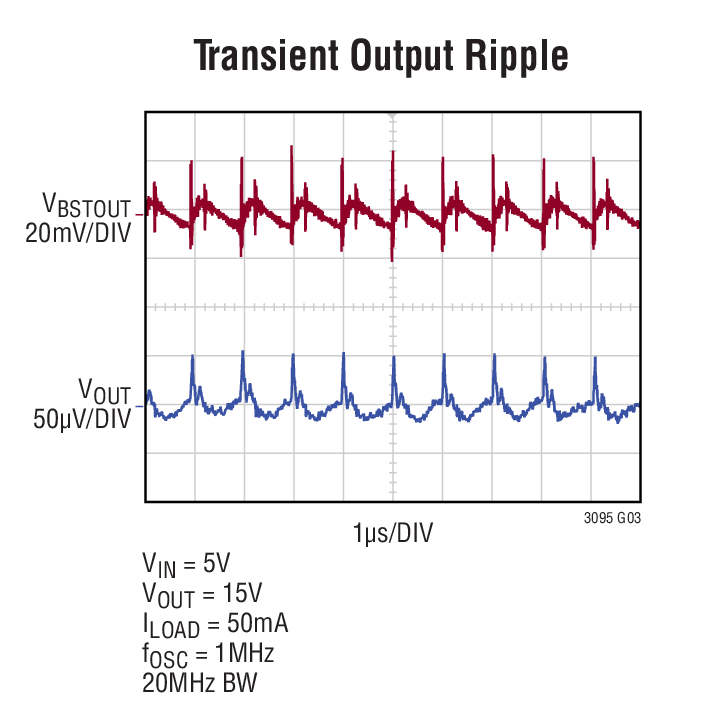

LT3095 可采用一个 3V 至 20V 的共模输入电压产生两个低噪声偏置电源。每个通道包括一个固定频率、峰值电流模式升压型开关稳压器和一个可利用单个电阻器进行设置的低噪声 50mA 线性稳压器。线性稳压器的高电源纹波抑制 (PSRR) 与其低噪声性能相结合，可实现低于 100μVP-P 的输出纹波和噪声。

每个升压型稳压器将其输出电压调节至比对应线性稳压器的输出电压高 2V，从而优化了功率耗散、PSRR 和瞬态响应性能。这种跟踪方案加之内部升压型稳压器频率补偿和集成型肖特基二极管，最大限度地减少了外部组件数目并简化了系统设计。每个线性稳压器包括内部电流限制和热限制保护电路。

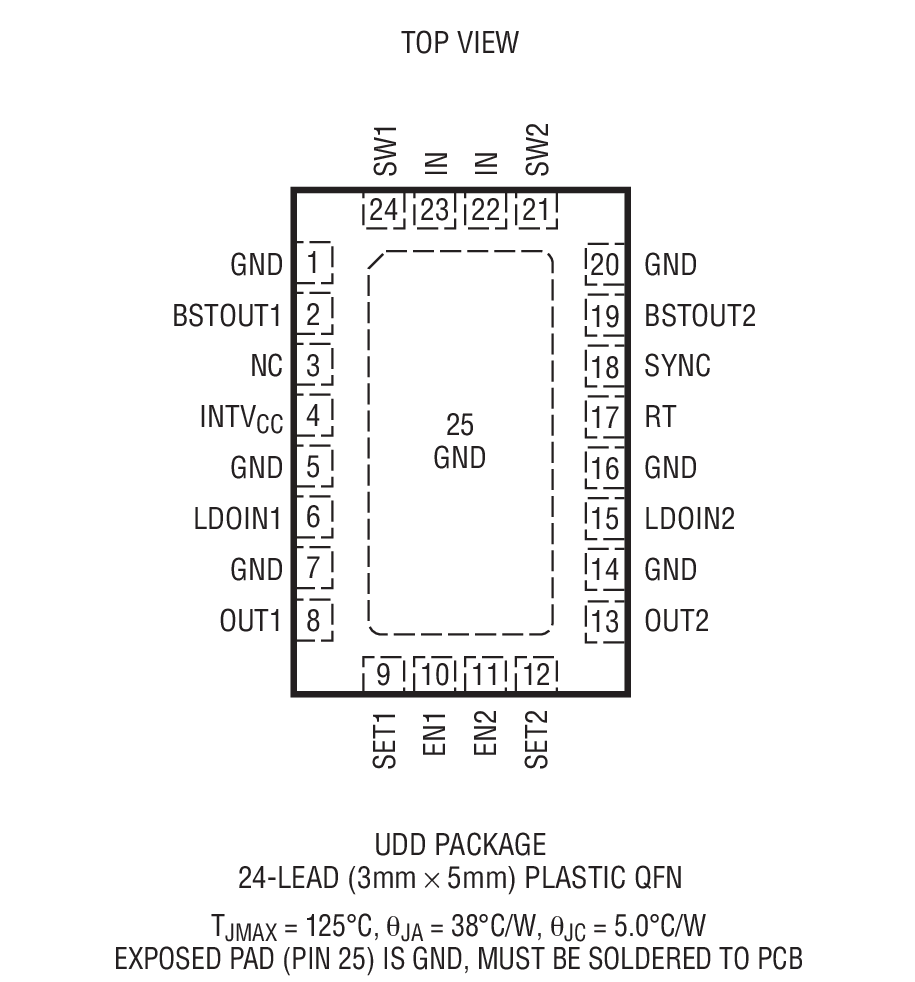

LT3095 的开关频率可利用单个电阻器从外部设置，其范围为 450kHz 至 2MHz。一个 SYNC 引脚可实现至外部时钟的同步。LT3095 采用耐热性能增强型的扁平 (仅高 0.75mm) 24 引脚 3mm x 5mm QFN 封装。
