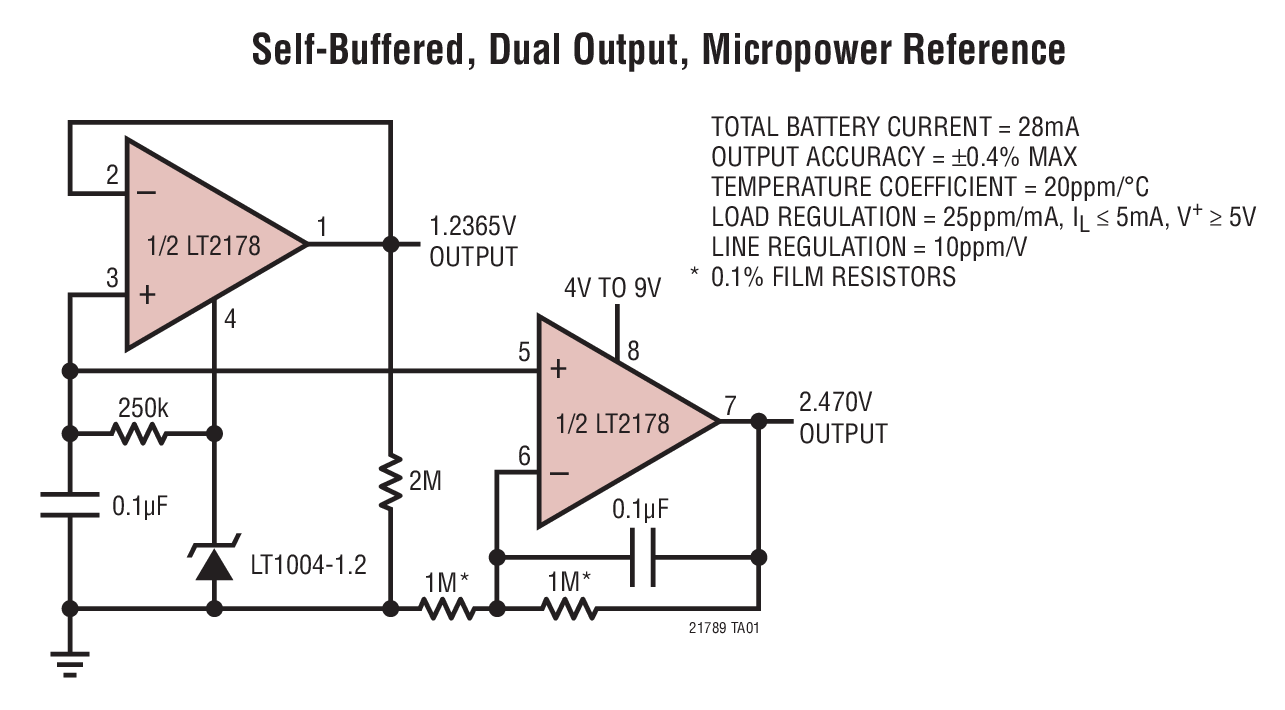

LT2178典型应用图例一

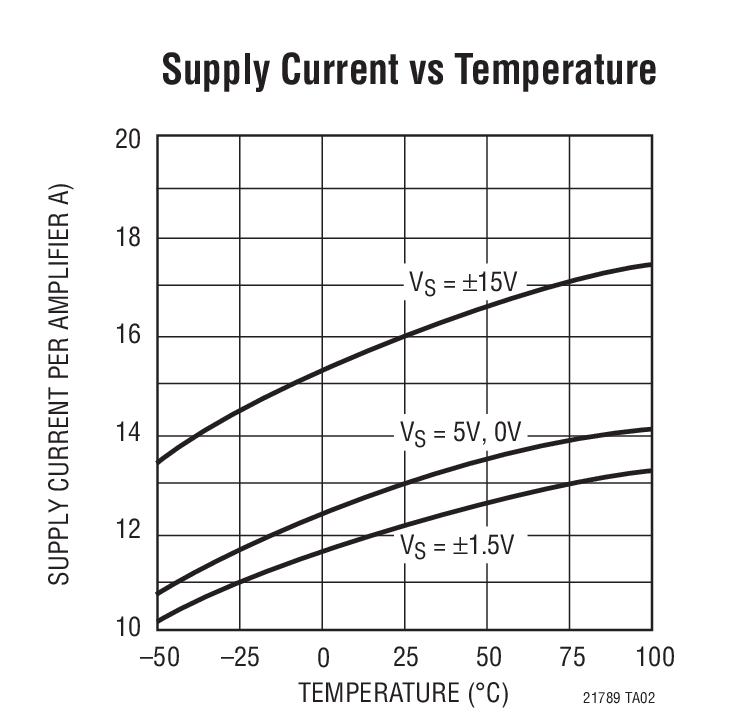

LT2178典型应用图例二
LT2178 - 封装图解：

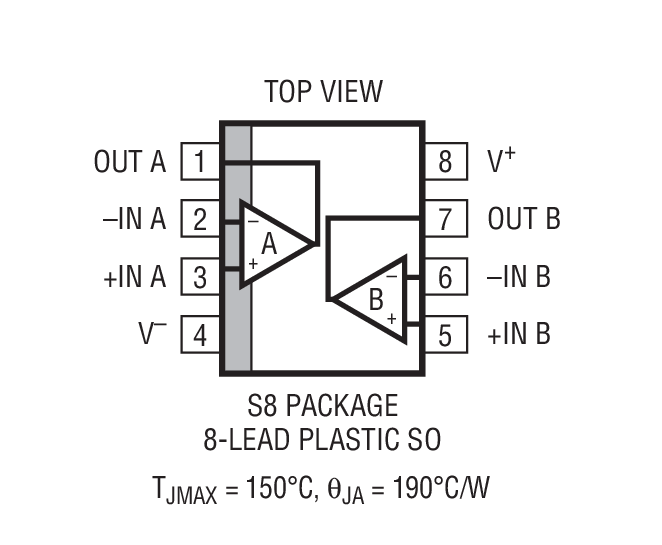

LT2178封装图解一

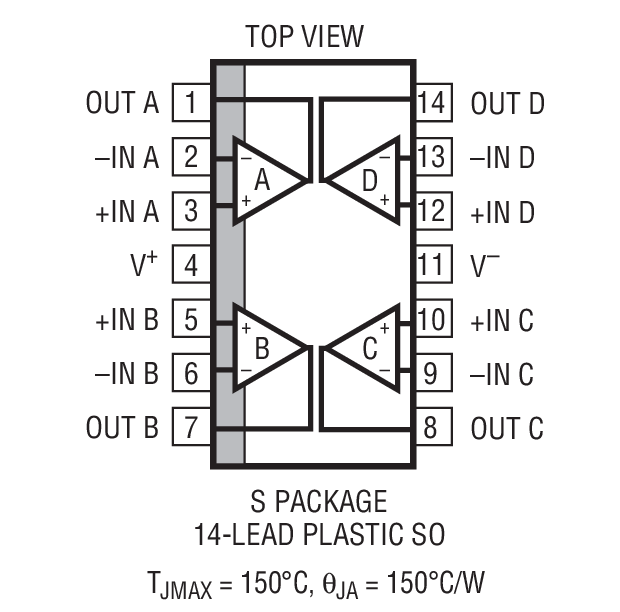

LT2178封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT2178介绍

LT2178 - LT2178是17μA (最大值)、双通道、单电源、精准运算放大器

LT2178是LINEAR凌力尔特公司的一款精准放大器产品，LT2178是LT2178是17μA (最大值)、双通道、单电源、精准运算放大器，本站介绍了LT2178的封装应用图解、特点和优点、功能等，并给出了与LT2178相关的LINEAR元器件型号供参考。

LT2178 - LT2178是17μA (最大值)、双通道、单电源、精准运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT2178 - 17μA (最大值)、双通道、单电源、精准运算放大器

LT2178 - 17μA (最大值)、双通道、单电源、精准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT2178 是一款微功率、双通道运算放大器，采用表面贴装型标准 8 引脚配置。LT2179是一款采用表面贴装型 14 引脚封装的微功率、四通道运算放大器。这两款器件均专为单 5V 工作电源而优化。另外，还提供了采用 ±15V 电源时的规格指标。

极低的电源电流与真正的精准规格组合在一起：失调电压为 30μV，失调电流为 50pA。这两款器件的失调参数均具有低温度漂移。1.5pAP-P 的电流噪声和皮安 (pA) 级的失调电流允许采用 MΩ 级的源电阻器，而不会引起严重的误差。考虑到低电源电流，0.9μVP-P 的电压噪声已经是非常之低。

LT2178/LT2179 可以采用单工作电源 (低至单节锂电池或两节 NiCd 电池)。输入范围延展至地电位以下。全 NPN 输出级可在吸收电流的同时摆动至地电位的几毫伏之内。无需使用消耗功率的下拉电阻器。

对于可接受高三倍电源电流的表面贴装应用，推荐使用微功率单通道 LT1077、双通道 LT2078 和四通道 LT2079。LT1077/LT2078/LT2079 具有高得多带宽、转换速率、较低的电压噪声和较好的输出驱动能力。对于那些需要采用 DIP 封装的应用，请查阅 LT1178/LT1179 的相关资料。

特点
  • 采用标准引出脚配置的 SO 封装
  • 每个放大器的电源电流：17μA (最大值)
  • 失调电压：70μV (最大值)
  • 失调电流：250pA (最大值)
  • 输入偏置电流：5nA (最大值)
  • 电压噪声：0.9μVP-P，0.1Hz 至 10Hz
  • 电流噪声：1.5pAP-P，0.1Hz 至 10Hz
  • 失调电压漂移：0.5μV/°C
  • 增益带宽乘积：85kHz
  • 转换速率：0.04V/μs
  • 单电源操作 输入电压范围包括地电位 输出可在吸收电流的同时摆动至地电位 无需使用下拉电阻器
  • 输出供应和吸收 5mA 负载电流
    • 应用
  • 电池或太阳能供电型系统 便携式仪表 远程检测放大器 卫星电路
  • 微功率采样及保持
  • 热电偶放大器
  • 微功率滤波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT2178ACS8 SO-8 C $5.20 $4.35
    LT2178ACS8#PBF SO-8 C $5.20 $4.35
    LT2178ACS8#TR SO-8 C $4.41
    LT2178ACS8#TRPBF SO-8 C $4.41
    LT2178AIS8 SO-8 I $5.60 $4.70
    LT2178AIS8#PBF SO-8 I $5.60 $4.70
    LT2178AIS8#TR SO-8 I $4.76
    LT2178AIS8#TRPBF SO-8 I $4.76
    LT2178CS8 SO-8 C $4.25 $3.50
    LT2178CS8#PBF SO-8 C $4.25 $3.50
    LT2178CS8#TR SO-8 C $3.56
    LT2178CS8#TRPBF SO-8 C $3.56
    LT2178IS8 SO-8 I $4.45 $3.70
    LT2178IS8#PBF SO-8 I $4.45 $3.70
    LT2178IS8#TR SO-8 I $3.76
    LT2178IS8#TRPBF SO-8 I $3.76
