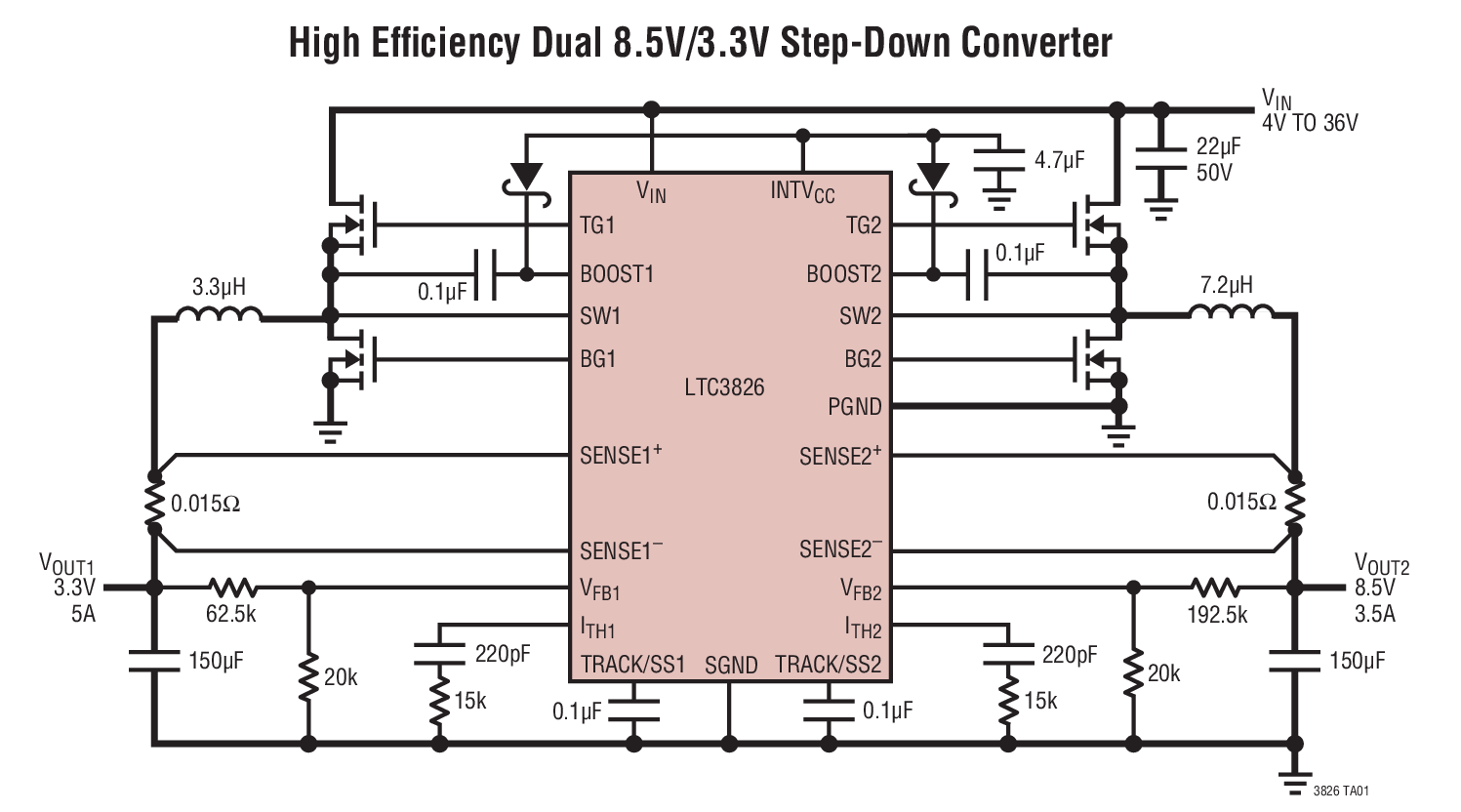

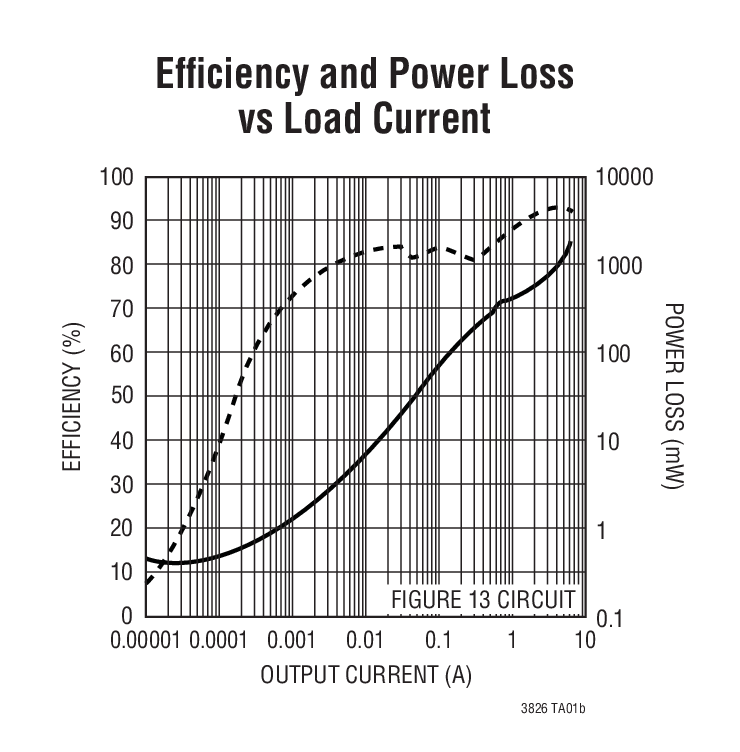

LTC3826 - 典型应用图例：

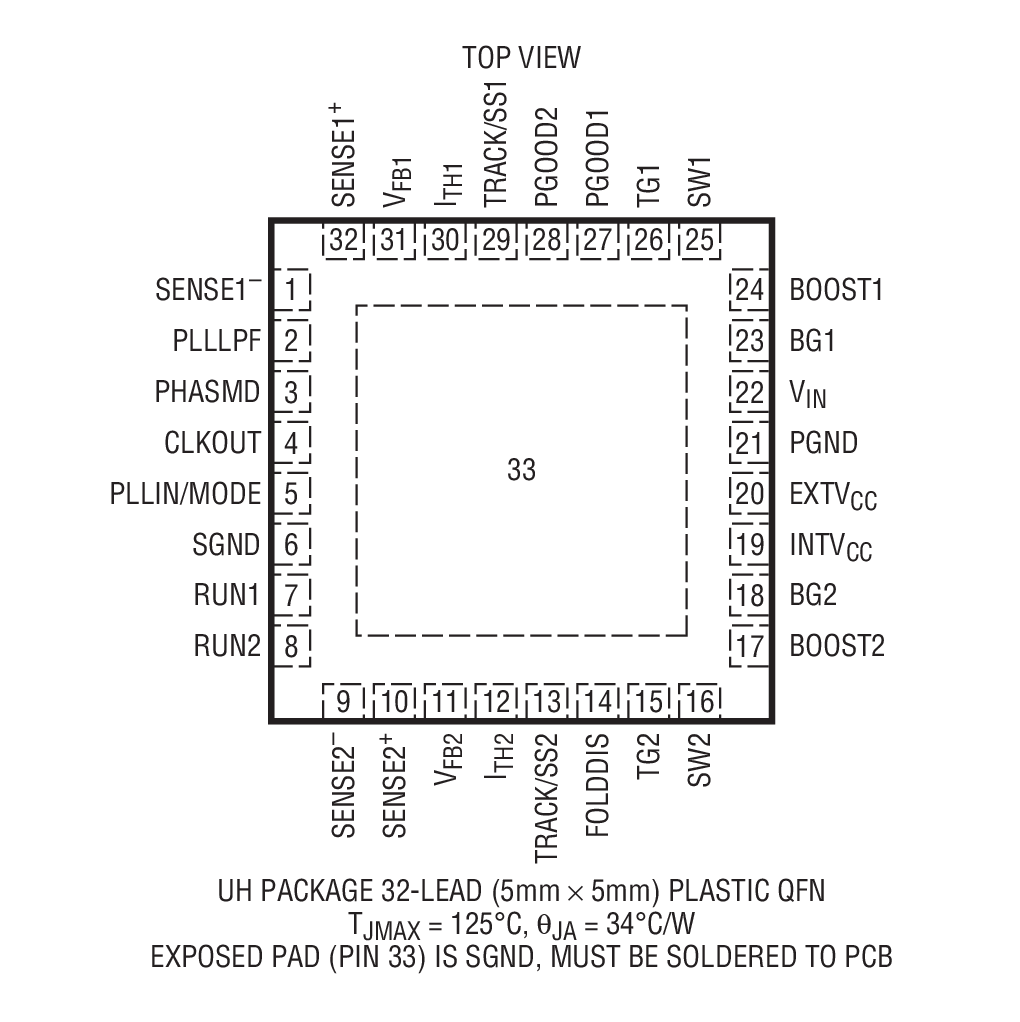

LTC3826 - 封装图解：

LTC3826 - LTC3826是30μA Iq、双通道、两相同步降压型控制器

LTC3826是Linear公司的一款多输出降压产品，LTC3826是30μA Iq、双通道、两相同步降压型控制器，本站介绍了LTC3826的封装应用图解、特点和优点、功能等，并给出了与LTC3826相关的凌力尔特元器件型号供参考。

LTC3826 - 30μA Iq、双通道、两相同步降压型控制器

LTC3826 - 30μA Iq、双通道、两相同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3826 是一款高性能双通道降压型开关稳压控制器，用于驱动全 N 沟道同步功率MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。通过使两个控制器输出级异相操作，最大限度地降低了因输入电容器 ESR 所产生的功率损耗和噪声。

30uA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3826 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的宽输入电源范围可适应所有的电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。

在轻负载条件下，PLLIN/MODE 引脚可在突发模式操作、脉冲跳跃模式、或连续电感器电流模式之间进行选择。如需有引线封装版本 (28 引脚 SSOP 封装)，请查阅 LTC3826-1 的数据表。

特点

宽输出电压范围：0.8V ≤ VOUT ≤ 10V

超低工作 IQ：30μA (一个通道导通)

异相控制器降低了所需的输入电容和电源导致的噪声

OPTI-LOOP 补偿最大限度地减小了 COUT

±1% 输出电压准确度

宽 VIN 范围：4V 至 36V 操作

可锁相固定频率：140kHz 至 650kHz

在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作

双路 N 沟道 MOSFET 同步驱动

非常低压差操作：99% 占空比

可调输出电压软起动或跟踪功能

输出电流折返限制

电源良好输出电压监视器

输出过压保护

低停机 IQ：4μA

内部 LDO 从 VIN 或 VOUT 为栅极驱动供电

小型 5mm x 5mm QFN 封装

应用

汽车系统

电池供电式数字设备

分布式 DC 电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3826EUH#PBF	5x5 QFN-32	E	$7.86	$5.50
LTC3826EUH#TR	5x5 QFN-32	E		$5.56
LTC3826EUH#TRPBF	5x5 QFN-32	E		$5.56
LTC3826IUH#PBF	5x5 QFN-32	I	$7.99	$5.59
LTC3826IUH#TRPBF	5x5 QFN-32	I		$5.65
