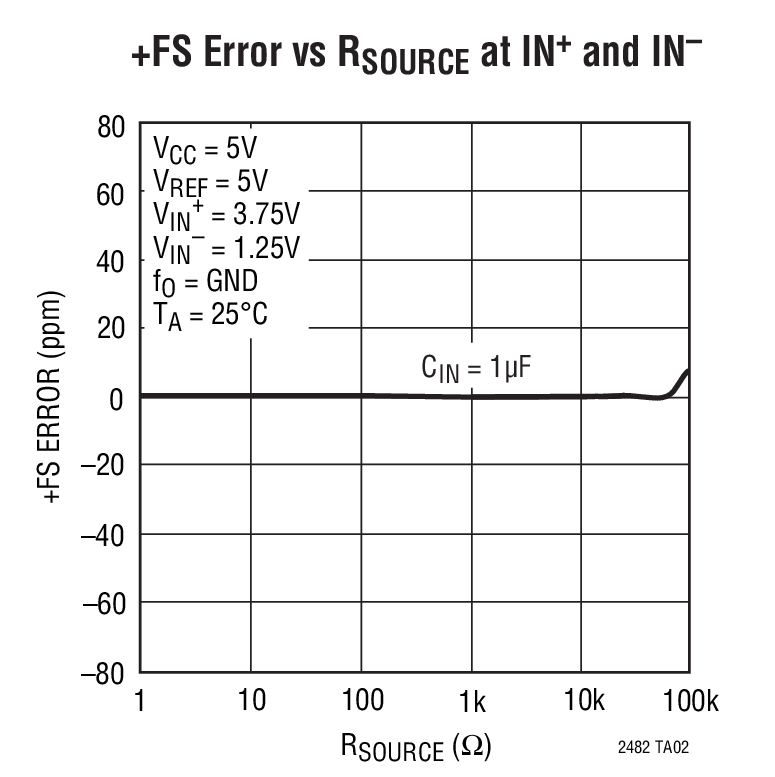

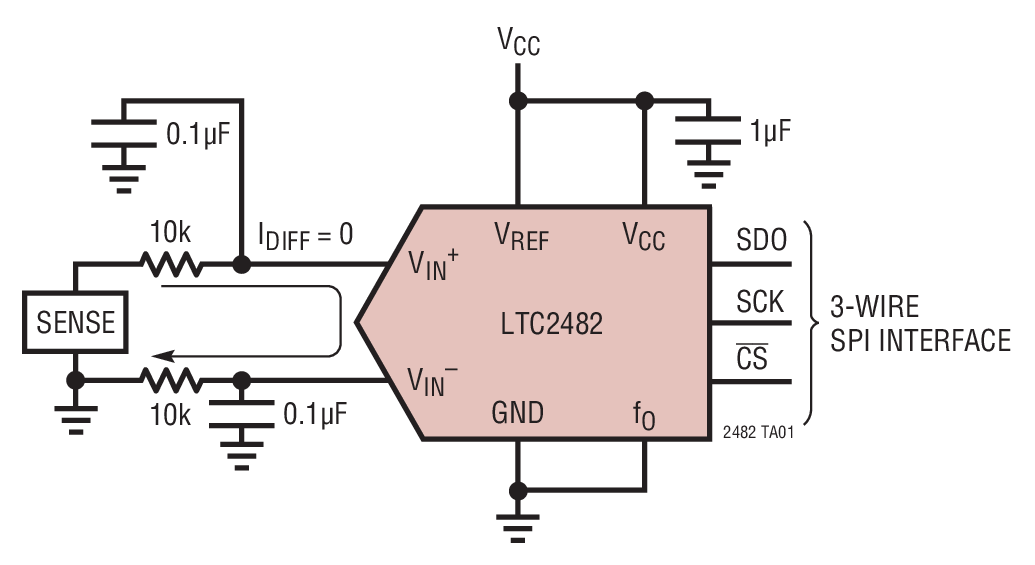

LTC2482 - 典型应用图例：

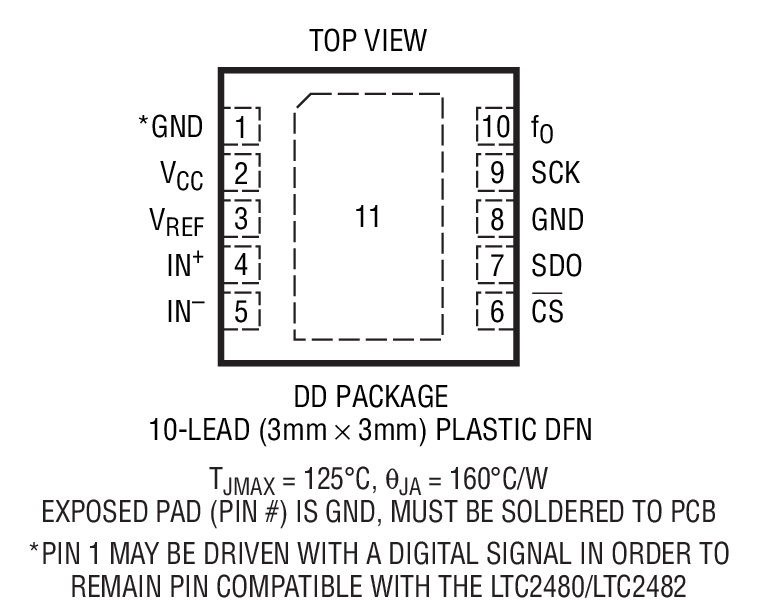

LTC2482 - 封装图解：

LTC2482 - LTC2482是具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC

LTC2482是Linear公司的一款无延迟增量累加 ADC产品，LTC2482是具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC，本站介绍了LTC2482的封装应用图解、特点和优点、功能等，并给出了与LTC2482相关的凌力尔特元器件型号供参考。

LTC2482 - 具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC

LTC2482 - 具 Easy Drive 输入电流抵消功能的 16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2482 实现了一个 16 位 (包括正负位) No Latency ΔΣTM 模数转换器与专利 Easy Drive 技术的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得能够在保持出色 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2482 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV，或直接连接至 VCC。噪声电平为 600nV RMS (与 VREF 无关)。这允许以 16 位的准确度对低电平信号直接进行数字化处理。LTC2482 包括一个片内修整振荡器，从而免除了增设外部晶体或振荡器的需要，并提供了 87dB 的 50Hz 和 60Hz 线路频率噪声抑制。在连续、透明、偏移和全标度校准过程中自动地保持了绝对准确度和低漂移。

特点

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以完整的准确度对高阻抗传感器直接进行数字化处理

600nV RMS 噪声 (与 VREF 无关)

能够以 16 位分辨率与一个低至 100mV 的基准一起运作

GND 至 VCC 输入/基准共模范围

同时 50Hz/60Hz 抑制模式

2ppm INL，无漏失码

1ppm 偏移和 15ppm 总未调整误差

无延迟：数字滤波器可在单个周期内实现稳定

2.7V 至 5.5V 单工作电源

内部振荡器

采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

应用

直接传感器数字化转换器

衡器

直接温度测量

应变仪换能器

仪表

工业过程控制

DVM 和测量计

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2482CDD	3x3 DFN-10	C	$2.36	$1.65
LTC2482CDD#PBF	3x3 DFN-10	C	$2.36	$1.65
LTC2482CDD#TR	3x3 DFN-10	C		$1.71
LTC2482CDD#TRPBF	3x3 DFN-10	C		$1.71
LTC2482IDD	3x3 DFN-10	I	$2.82	$1.98
LTC2482IDD#PBF	3x3 DFN-10	I	$2.82	$1.98
LTC2482IDD#TR	3x3 DFN-10	I		$2.04
LTC2482IDD#TRPBF	3x3 DFN-10	I		$2.04
