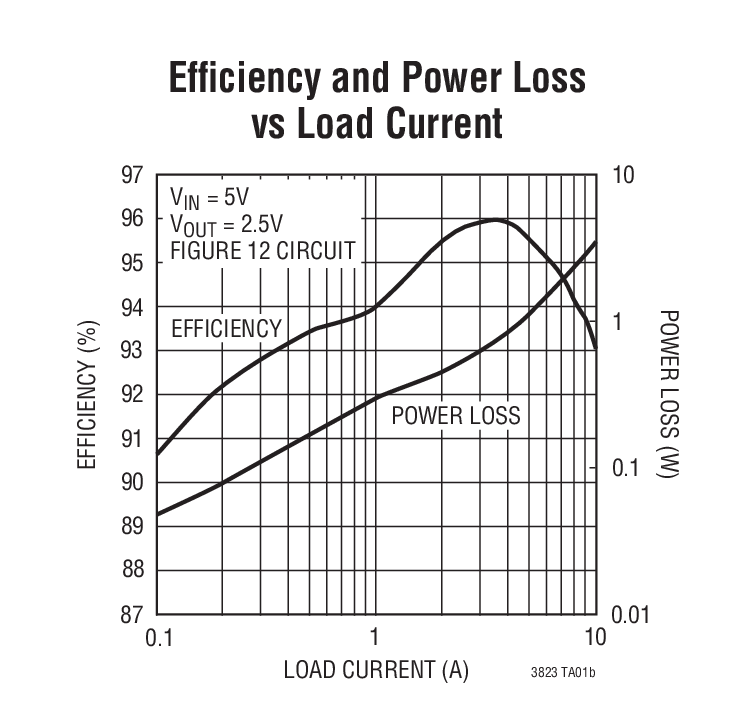

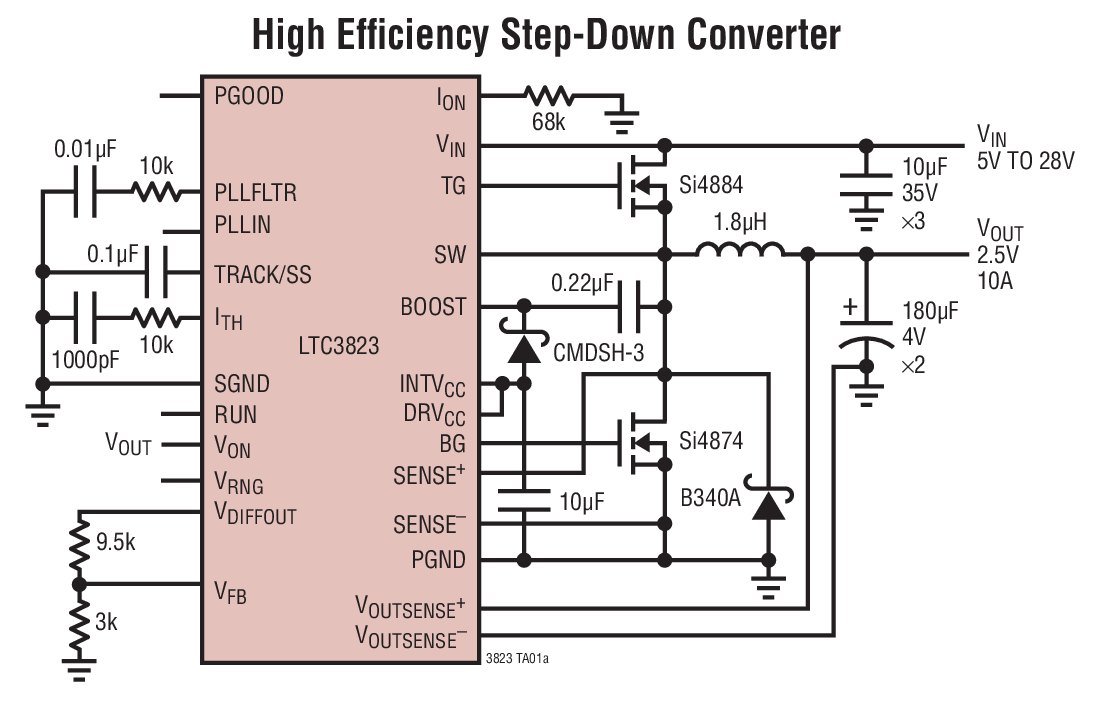

LTC3823 - 典型应用图例：

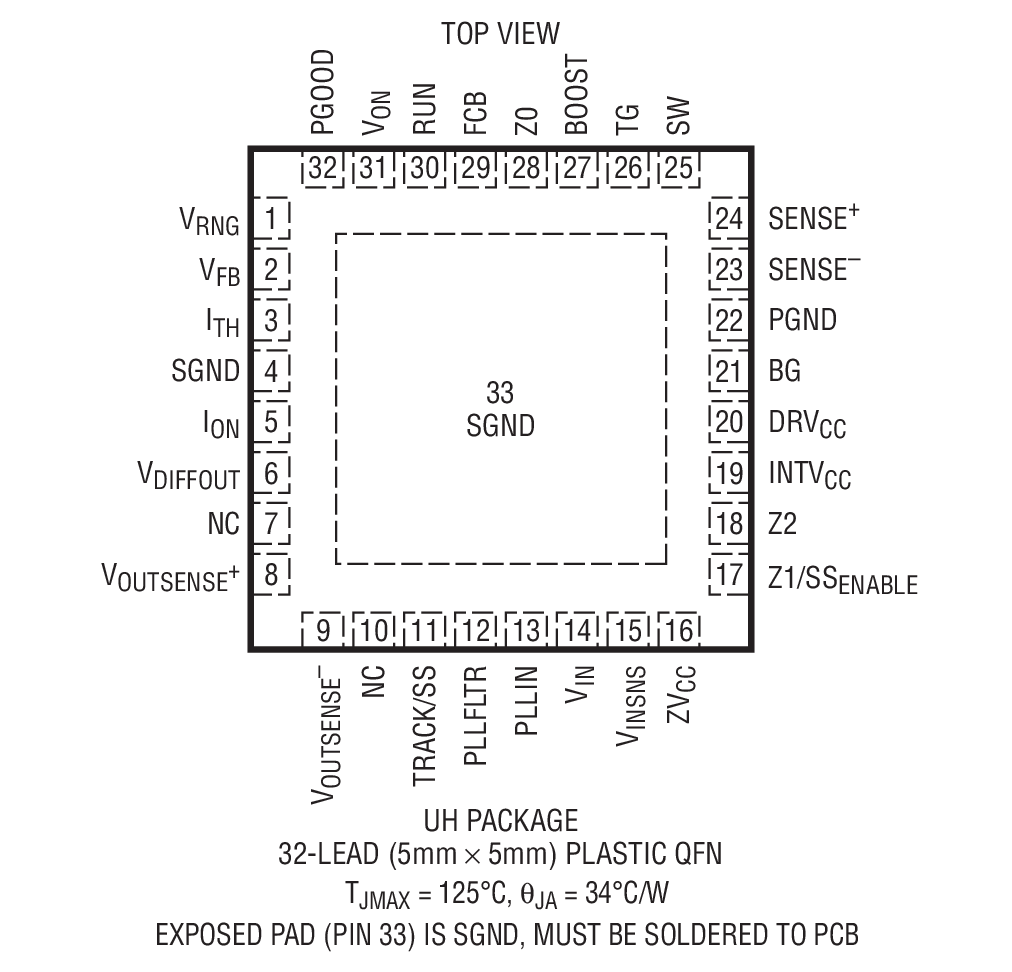

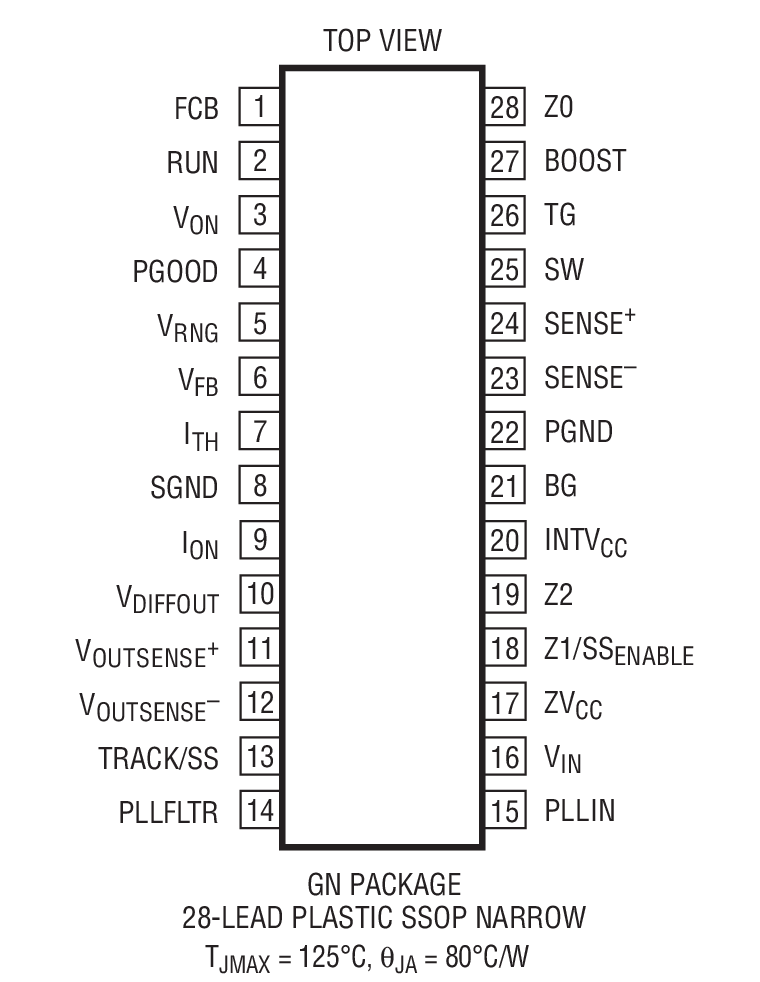

LTC3823 - 封装图解：

LINEAR凌力尔特芯片：

LTC3823 - LTC3823是具差分输出检测、跟踪功能和 PLL 的快速、No Rsense 降压型同步 DC/DC 控制器

LTC3823是LINEAR凌力尔特公司的一款外部开关电源控制器产品，LTC3823是LTC3823是具差分输出检测、跟踪功能和 PLL 的快速、No Rsense 降压型同步 DC/DC 控制器，本站介绍了LTC3823的封装应用图解、特点和优点、功能等，并给出了与LTC3823相关的LINEAR元器件型号供参考。

LTC3823 - LTC3823是具差分输出检测、跟踪功能和 PLL 的快速、No Rsense 降压型同步 DC/DC 控制器 - 外部开关电源控制器 - 电源管理 - 凌力尔特

LTC3823 - 具差分输出检测、跟踪功能和 PLL 的快速、No Rsense 降压型同步 DC/DC 控制器

LTC3823 - 具差分输出检测、跟踪功能和 PLL 的快速、No Rsense 降压型同步 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3823 是一款同步降压型开关稳压控制器，具有真正的远端差分输出采样和输出电压上升/下降跟踪能力。其先进功能和高准确度基准非常适合于给高性能服务器、ASIC 和计算机存储系统供电。

LTC3823 采用一种恒定接通时间、谷值电流模式控制架构，以提供非常低的占空比，而无需使用一个检测电阻器。其工作频率利用一个外部电阻器来选择，并针对输入电源电压中的变化进行补偿。一个内部锁相环允许将该 IC 同步至一个外部时钟。

故障保护功能由一个过压比较器和输入欠压闭锁电路来提供。稳压器电流限值可由用户来设置。宽电源范围允许将高达 36V 的电压降到一个低至 0.6V 的输出。当采用远端采样时，能够产生高达 3.3V 的输出电压，而在未采用远端采样的情况下，则可以产生高达 90% VIN 的输出电压。电源排序功能通过采用一个外部软起动定时电容器来实现。

特点

宽 VIN 范围：4.5V 至 36V

±0.67%、0.6V 基准电压

输出电压跟踪能力

真正的远端采样差分放大器

检测电阻器可任选

真正的电流模式控制

2% 至 90% 占空比 (在 200kHz)

tON(MIN) < 100ns

锁相环频率同步

强大的双路 N 沟道 MOSFET 驱动器

可调逐周期电流限值

可调开关频率

可编程软起动

电流折返保护 (在启动时停用)

输出过压保护

微功率停机模式：30μA

电源良好输出电压监视器负责跟踪基准输入引脚

采用 (5mm x 5mm) 32 引脚 QFN 和 28 引脚 SSOP 窄体封装

应用

分布式电源系统

服务器电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3823EGN#PBF	SSOP-28	E	$3.93	$2.75
LTC3823EGN#TRPBF	SSOP-28	E		$2.81
LTC3823EUH#PBF	5x5 QFN-32	E	$3.93	$2.75
LTC3823EUH#TRPBF	5x5 QFN-32	E		$2.81
LTC3823IGN#PBF	SSOP-28	I	$4.20	$2.94
LTC3823IGN#TRPBF	SSOP-28	I		$3.00
LTC3823IUH#PBF	5x5 QFN-32	I	$4.20	$2.94
LTC3823IUH#TRPBF	5x5 QFN-32	I		$3.00
