当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3786
LTC3786技术文档下载:
LTC3786技术文档产品手册下载
LTC3786 - 典型应用图例:

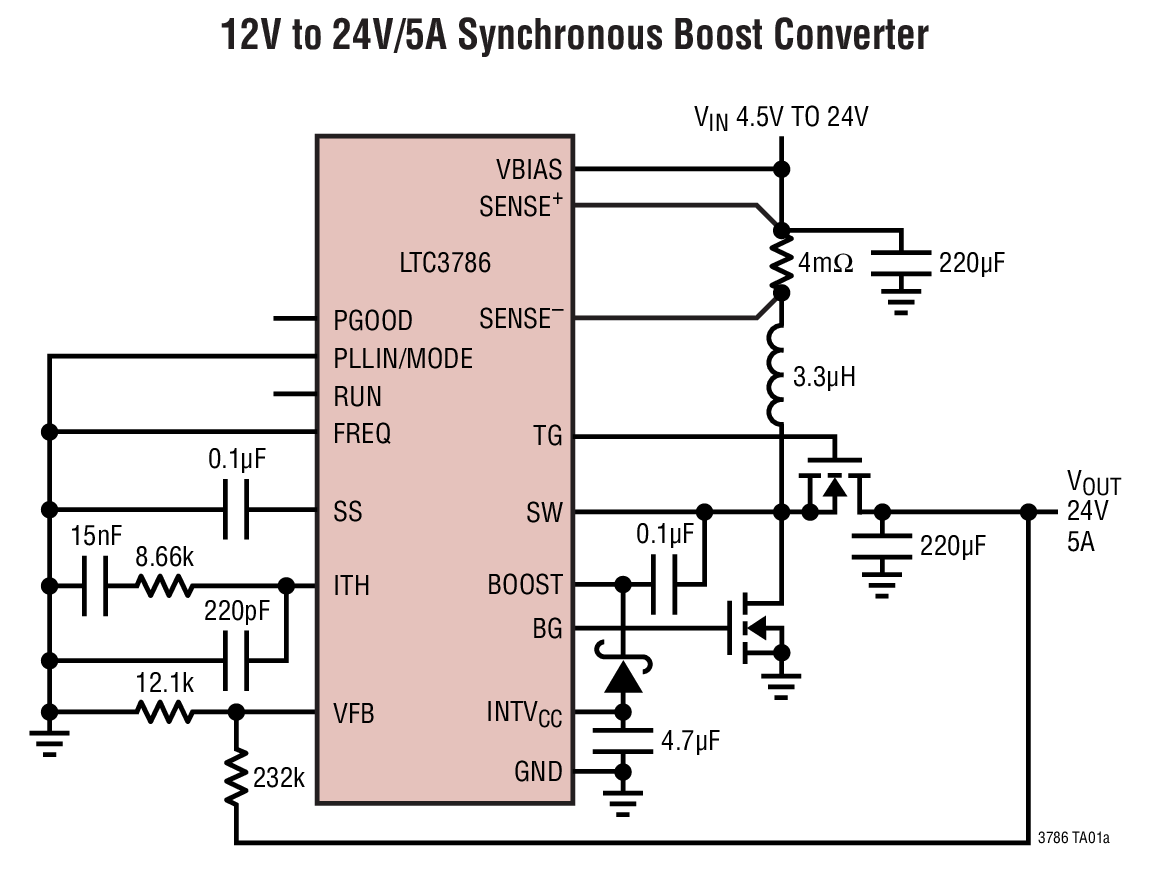

LTC3786典型应用图例一

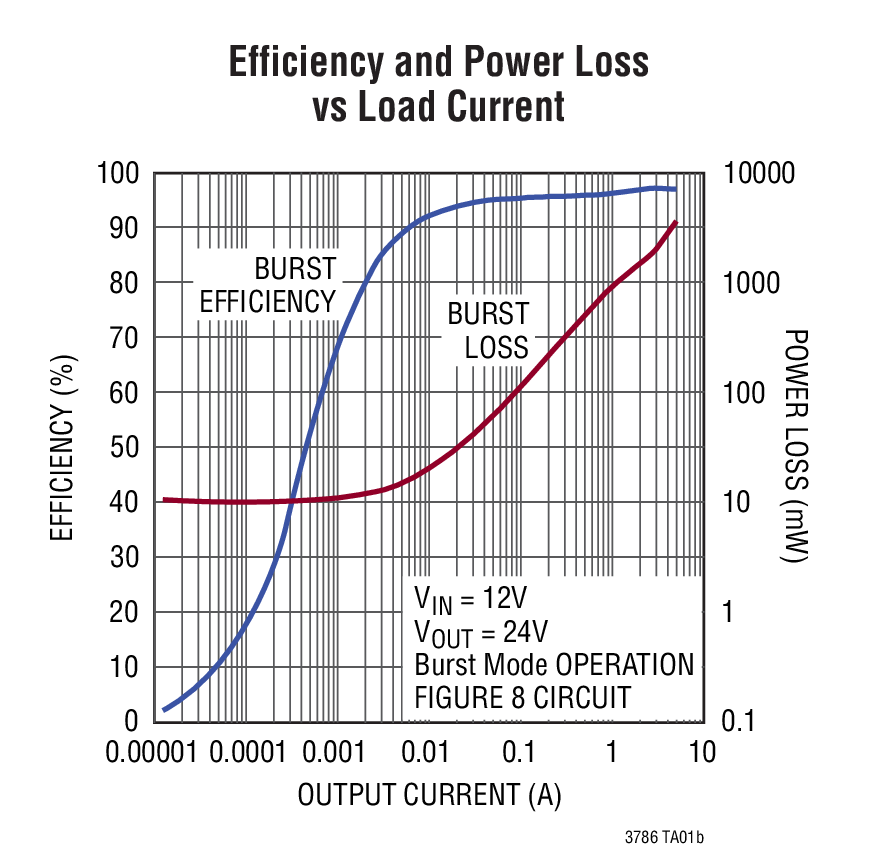

LTC3786典型应用图例二
LTC3786 - 封装图解:

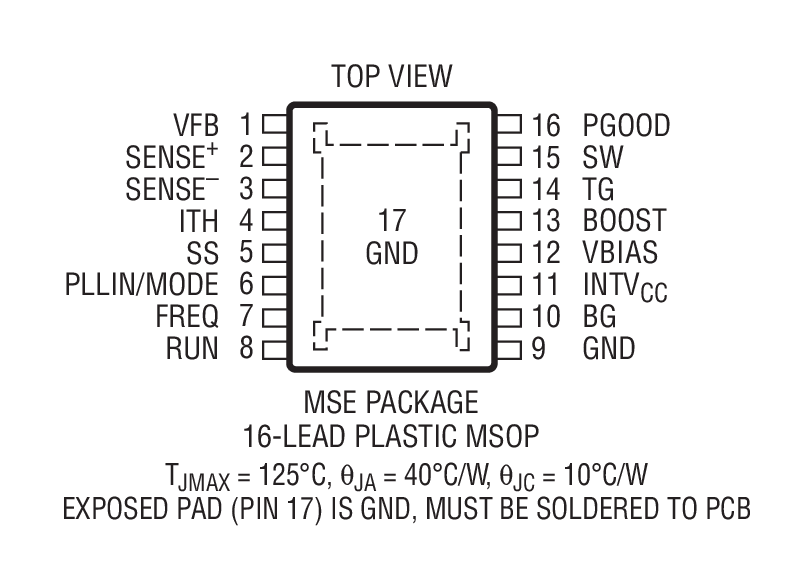

LTC3786封装图解一

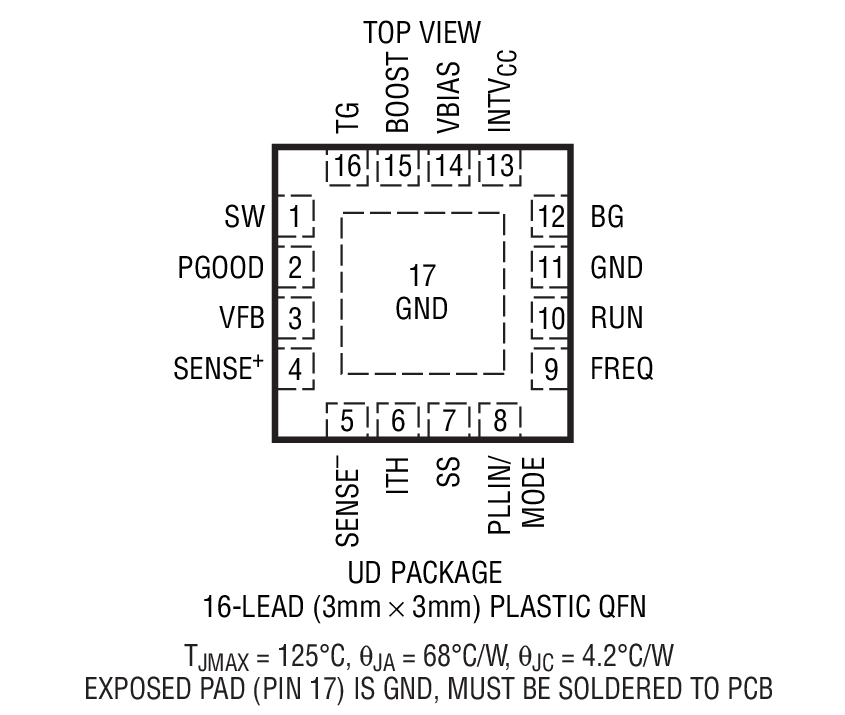

LTC3786封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3786介绍
LTC3786 - LTC3786是低 Iq、同步升压型控制器

LTC3786是Linear公司的一款微功率升压产品,LTC3786是低 Iq、同步升压型控制器,本站介绍了LTC3786的封装应用图解、特点和优点、功能等,并给出了与LTC3786相关的凌力尔特元器件型号供参考。

LTC3786 - 低 Iq、同步升压型控制器

LTC3786 - 低 Iq、同步升压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3786 是一款高性能同步升压型转换器控制器,用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损失、并降低散热要求,从而使得 LTC3786 能够在高功率升压应用中使用。

4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时,LTC3786 在启动之后能够从一个低至 2.5V 的输入电源来运作。55μA 的无负载静态电流延长了电池供电型系统中的运行时间。

该器件的工作频率可设定在 50kHz 至 900kHz 的范围内,或采用内部 PLL 同步至一个外部时钟。另外,LTC3786 还具有一个精准的 1.2V 基准和一个电源良好输出指示器。SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode) 操作、脉冲跳跃模式或连续电感器电流模式。


特点
  • 同步操作用于实现最极高的效率并减少热耗散
  • 宽 VIN 范围:4.5V 至 38V (绝对最大值为 40V),启动之后可在低至 2.5V 的电压条件下运作
  • 输出电压高达 60V
  • ±1% 1.2V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流:55μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 低停机电流 IQ:< 8μA
  • 内部 5.4V LDO 用于提供栅极驱动电源
  • 耐热性能增强型 16 引脚 3mm x 3mm QFN 封装和 MSOP 封装
  • 应用
  • 工业和汽车电源
  • 汽车起停系统
  • 医疗设备
  • 高电压电池供电型系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3786EMSE#PBF MS-16E E $3.62 $2.53
    LTC3786EMSE#TRPBF MS-16E E $2.59
    LTC3786EUD#PBF 3x3 QFN-16 E $3.62 $2.53
    LTC3786EUD#TRPBF 3x3 QFN-16 E $2.59
    LTC3786IMSE#PBF MS-16E I $4.37 $3.06
    LTC3786IMSE#TRPBF MS-16E I $3.12
    LTC3786IUD#PBF 3x3 QFN-16 I $4.37 $3.06
    LTC3786IUD#TRPBF 3x3 QFN-16 I $3.12
