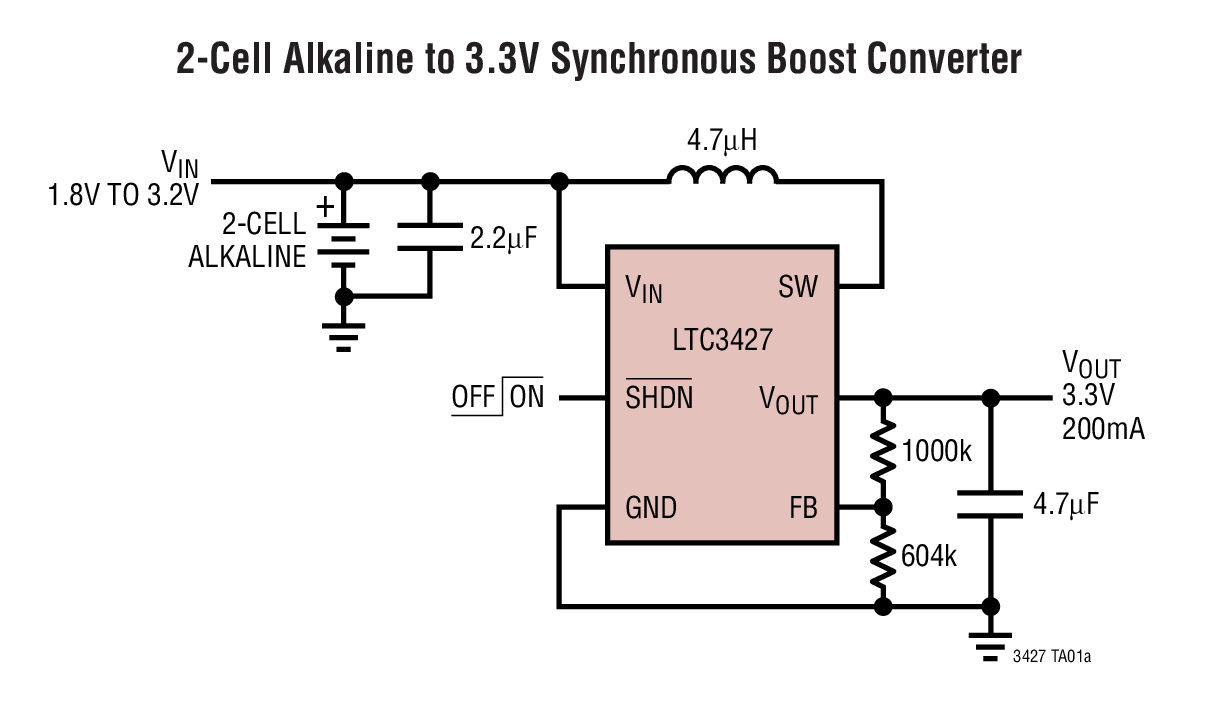

LTC3427典型应用图例一

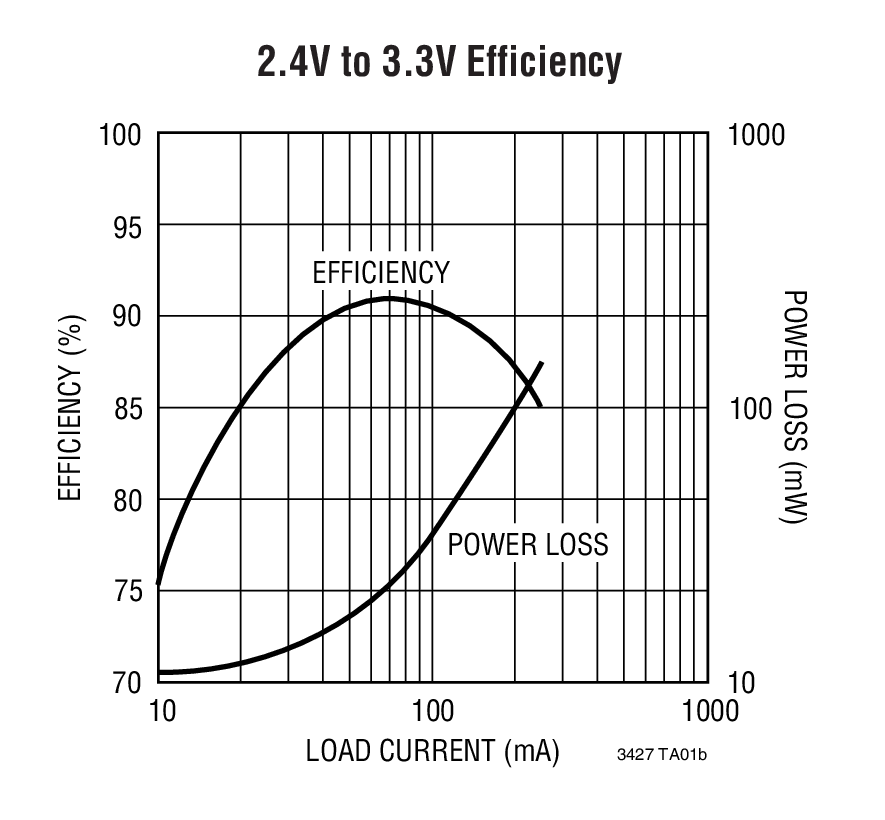

LTC3427典型应用图例二
LTC3427 - 封装图解：

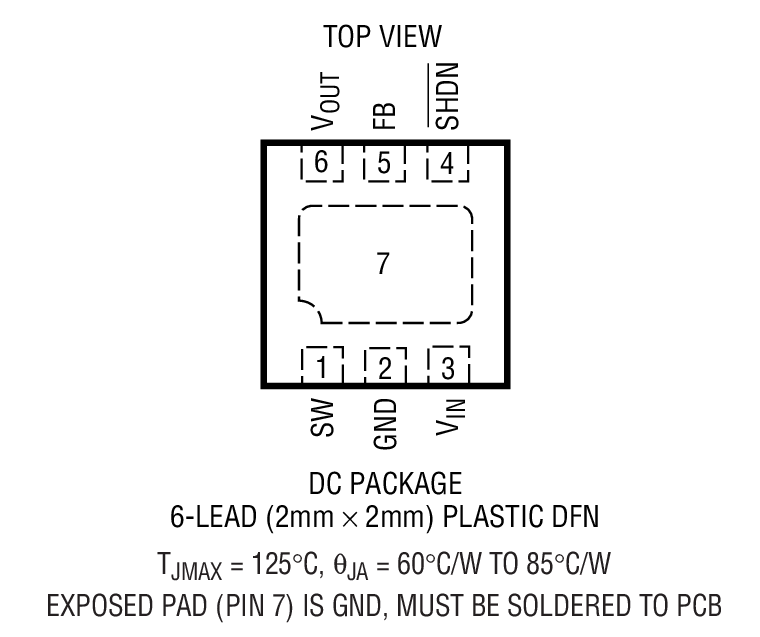

LTC3427封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3427介绍

LTC3427 - LTC3427是采用 2mm x 2mm DFN 封装的 500mA、1.25MHz 同步升压型 DC/DC 转换器

LTC3427是LINEAR凌力尔特公司的一款内部电源开关产品，LTC3427是LTC3427是采用 2mm x 2mm DFN 封装的 500mA、1.25MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3427的封装应用图解、特点和优点、功能等，并给出了与LTC3427相关的LINEAR元器件型号供参考。

LTC3427 - LTC3427是采用 2mm x 2mm DFN 封装的 500mA、1.25MHz 同步升压型 DC/DC 转换器 - 内部电源开关 - 电源管理 - 凌力尔特

LTC3427 - 采用 2mm x 2mm DFN 封装的 500mA、1.25MHz 同步升压型 DC/DC 转换器

LTC3427 - 采用 2mm x 2mm DFN 封装的 500mA、1.25MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3427 是业界首款具有真正的输出断接功能的高效、固定频率、升压型 DC/DC 转换器，采用 6 引脚 2mm x 2mm DFN 封装。LTC3427 所需的外部组件极少，可在输入电压低至 1.8V 的情况下正常工作。LTC3427包含一个内部?? 0.525Ω N沟道 MOSFET 开关管和一个0.575Ω P 沟道 MOSFET 整流管，从而令其能够从一个两节碱性电池输入提供 3.3V/200mA 输出。

LTC3427 可在启动期间对浪涌电流加以限制，并提供了 VOUT 的软起动。1.25MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，因而最大限度地减小了解决方案的占板面积，并产生了非常低的 VOUT 纹波。电流模式 PWM 设计采取的是内部补偿，从而减少了外部组件的数目。抗振铃控制降低了不连续模式操作中的 EMI。LTC3427 还具有低于 1μA 的停机电流和热停机功能。

特点
  • 高效率：高达 94%
  • 可从两节碱性电池获得 3.3V/200mA 输出电压
  • 可从单节锂电池获得 5V/200mA 输出电压
  • 浪涌电流限制和软起动功能
  • 停机时输出断接功能
  • 1.8V 至 5V VIN 范围
  • 1.8V 至 5.25V VOUT 范围
  • 1.25MHz 固定频率、低噪声 PWM
  • 内部同步整流器
  • 逻辑控制停机 (< 1μA)
  • 抗振铃控制最大限度地降低了 EMI
  • 纤巧型外部组件
  • 短路保护
  • 扁平 (0.75mm x 2mm x 2mm) DFN 封装
    • 应用
  • 掌上型仪器
  • 数码相机
  • 无线手机
  • GPS 接收机
  • 便携式医疗设备
  • MP3 播放机
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3427EDC 2x2 DFN-6 E $2.59
    LTC3427EDC#PBF 2x2 DFN-6 E $2.59
    LTC3427EDC#TR 2x2 DFN-6 E $2.59 $1.81
    LTC3427EDC#TRM 2x2 DFN-6 E $2.59 $1.83
    LTC3427EDC#TRMPBF 2x2 DFN-6 E $2.59 $1.83
    LTC3427EDC#TRPBF 2x2 DFN-6 E $2.59 $1.81
