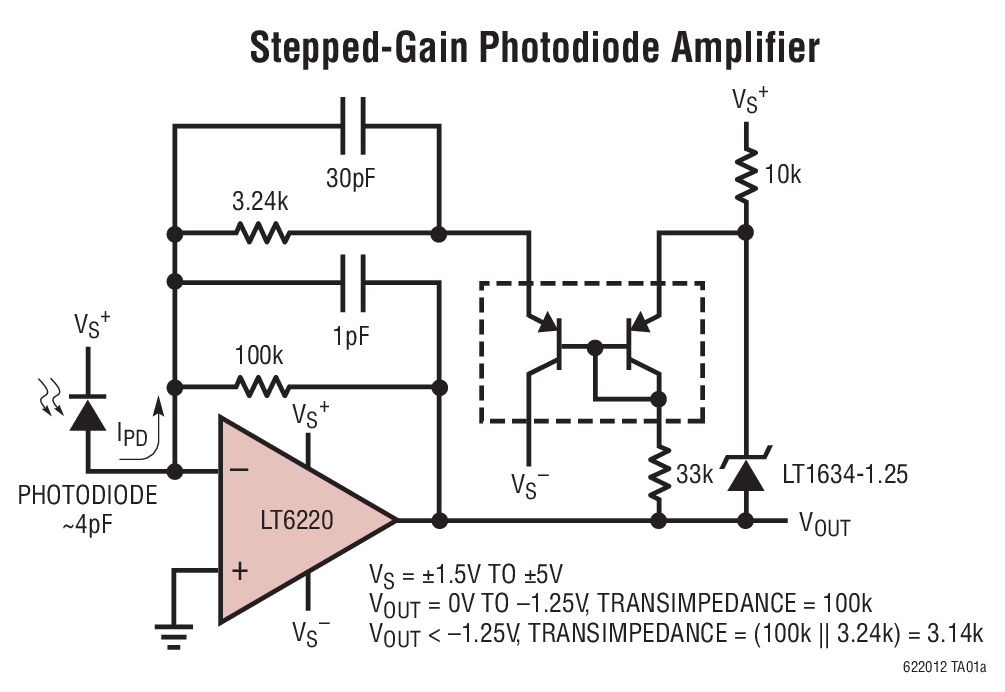

LT6222典型应用图例一

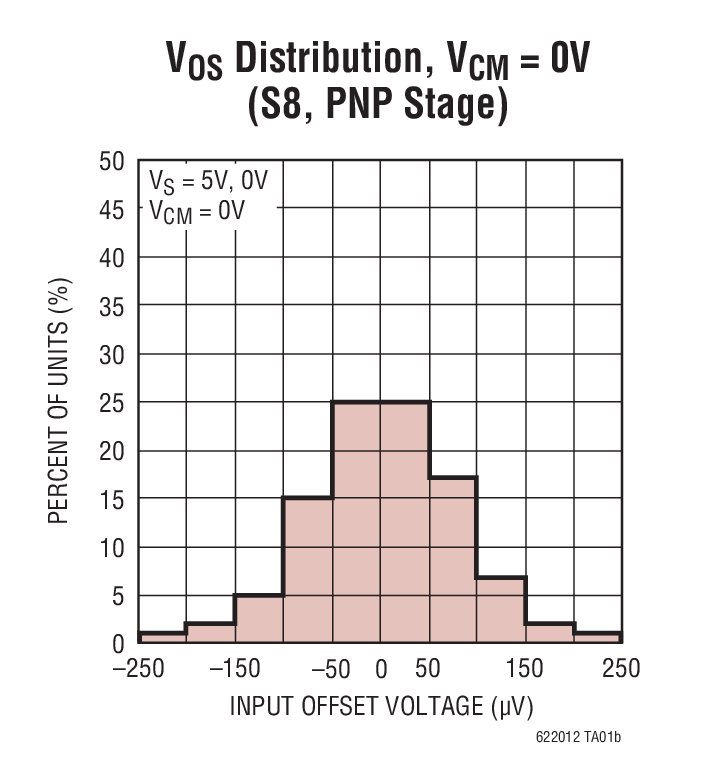

LT6222典型应用图例二
LT6222 - 封装图解：

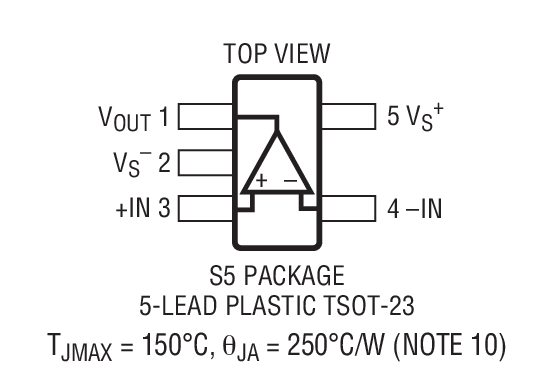

LT6222封装图解一

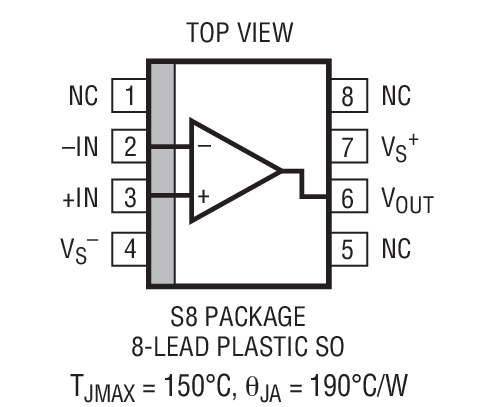

LT6222封装图解二

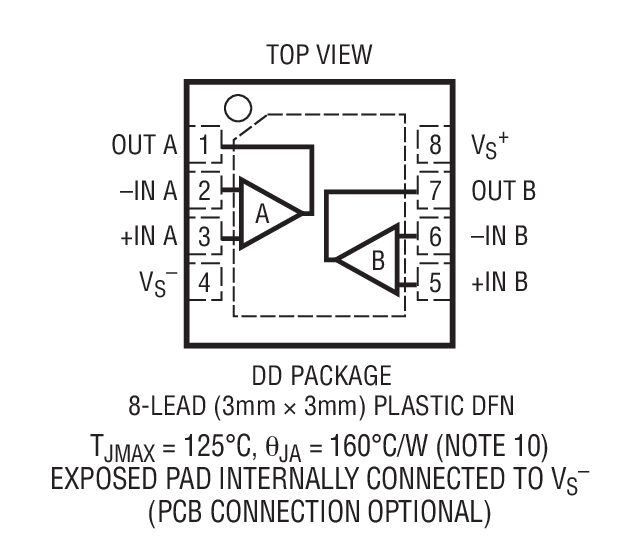

LT6222封装图解三
LT6222封装图解四

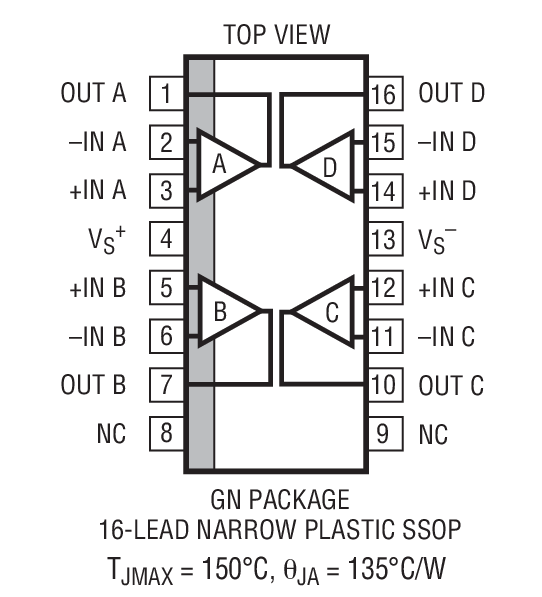

LT6222封装图解五
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6222介绍

LT6222 - LT6222是四通道、60MHz、20V/μs、低功率、轨至轨输入和输出高精度运算放大器

LT6222是LINEAR凌力尔特公司的一款精准放大器产品，LT6222是LT6222是四通道、60MHz、20V/μs、低功率、轨至轨输入和输出高精度运算放大器，本站介绍了LT6222的封装应用图解、特点和优点、功能等，并给出了与LT6222相关的LINEAR元器件型号供参考。

LT6222 - LT6222是四通道、60MHz、20V/μs、低功率、轨至轨输入和输出高精度运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT6222 - 四通道、60MHz、20V/μs、低功率、轨至轨输入和输出高精度运算放大器

LT6222 - 四通道、60MHz、20V/μs、低功率、轨至轨输入和输出高精度运算放大器 - Linear Technology（凌力尔特）

功能描述

LT6220 / LT6221 / LT6222 是单 / 双 / 四通道、低功率、高速、轨至轨输入和输出运算放大器，其具有卓越的 DC 性能。与其他具有相似带宽的器件相比，LT6220 / LT6221 / LT6222 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。

通常，LT6220 / LT6221 / LT6222 拥有一个低于 100μV 的输入失调电压、一个小于 15nA 的输入偏置电流和一个 100V/mV 的开环增益。这些器件具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 10mV 之内摆动的输出，旨在最大限度地拓宽低电源电压应用中的信号动态范围。

LT6220 / LT6221 / LT6222 能够在 2.2V 至 12.6V 的电源范围内保持其性能，并规格在 3V、5V 和 ±5V 电源。输入可以被驱动至超出电源范围，而不会造成损坏或输出倒相的情况。

LT6220 采用具标准运放引出脚配置的 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LT6221 采用具标准运放引出脚配置的 8 引脚 SO 封装和 DFN (3mm x 3mm 扁平双列细间距无引线) 封装。LT6222 具有标准的四通道运放配置，并采用 16 引脚 SSOP 封装。LT6220 / LT6221 / LT6222 可被用来直接替代许多运放，以改善输入 / 输出范围和性能。

特点
  • 增益-带宽积：60MHz
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低静态电流：1mA (最大值)
  • 输入失调电压：350μV (最大值)
  • 输入偏置电流：150nA (最大值)
  • 宽电源范围：2.2V 至 12.6V
  • 大输出电流：50mA (典型值)
  • 低电压噪声：10nV/√Hz (典型值)
  • 摆率：20V/μs (典型值)
  • 共模抑制：102dB (典型值)
  • 电源抑制：105dB (典型值)
  • 开环增益：100V/mV (典型值)
  • 工作温度范围：-40ºC 至 85ºC
  • 单通道器件采用 8 引脚 SO 封装和 5 引脚扁平 (高度仅 1mm) ThinSOTTM 封装
  • 双通道器件采用 8 引脚 SO 封装和 (3mm x 3mm) DFN 封装
  • 四通道器件采用 16 引脚 SSOP 封装
    • 应用
  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频放大器
  • 快速电流检测放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6222CGN SSOP-16 C $3.90 $2.95
    LT6222CGN#PBF SSOP-16 C $3.90 $2.95
    LT6222CGN#TR SSOP-16 C $3.01
    LT6222CGN#TRPBF SSOP-16 C $3.01
    LT6222IGN SSOP-16 I $4.65 $3.55
    LT6222IGN#PBF SSOP-16 I $4.65 $3.55
    LT6222IGN#TR SSOP-16 I $3.61
    LT6222IGN#TRPBF SSOP-16 I $3.61
