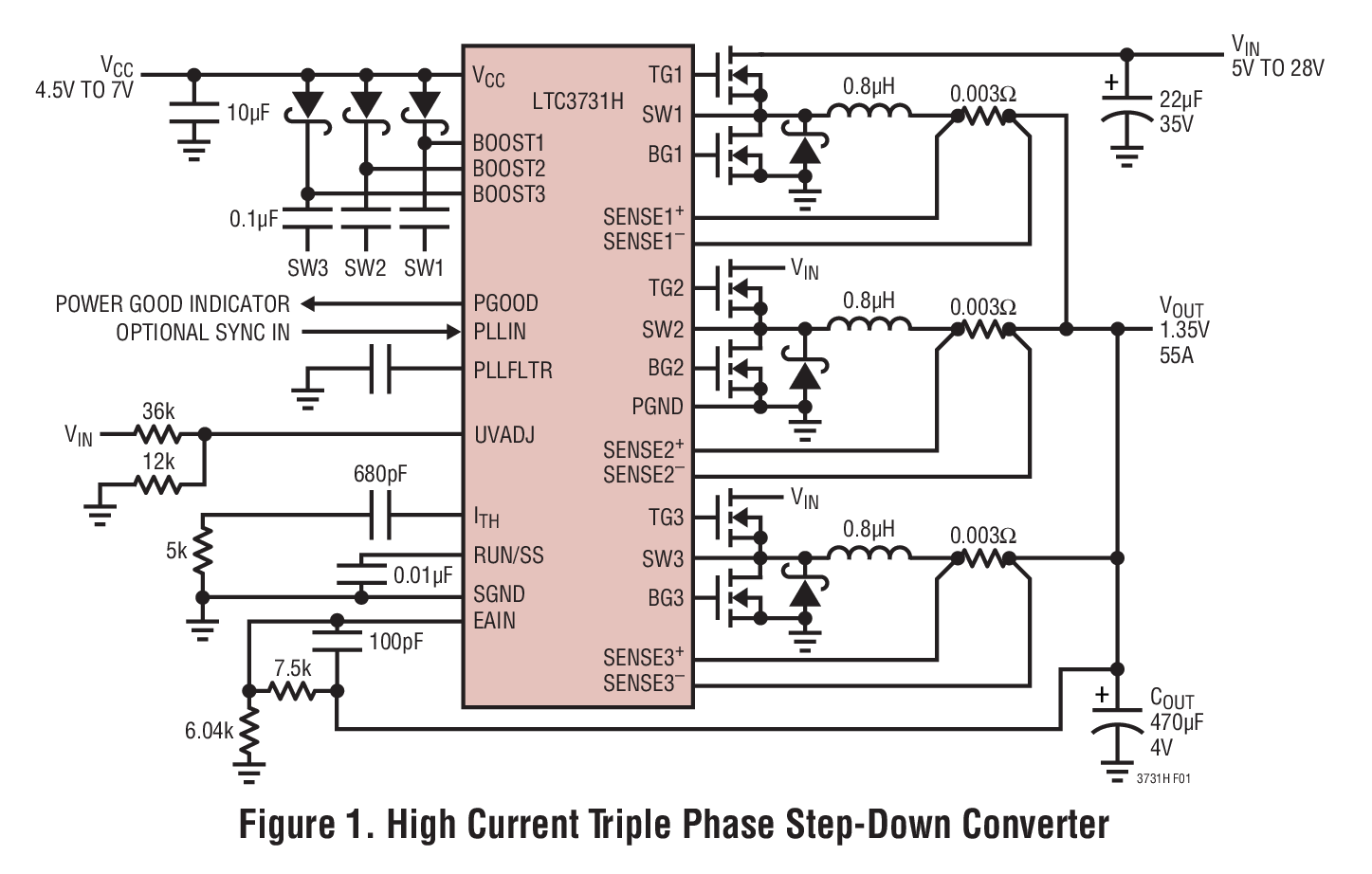

LTC3731H典型应用图例一

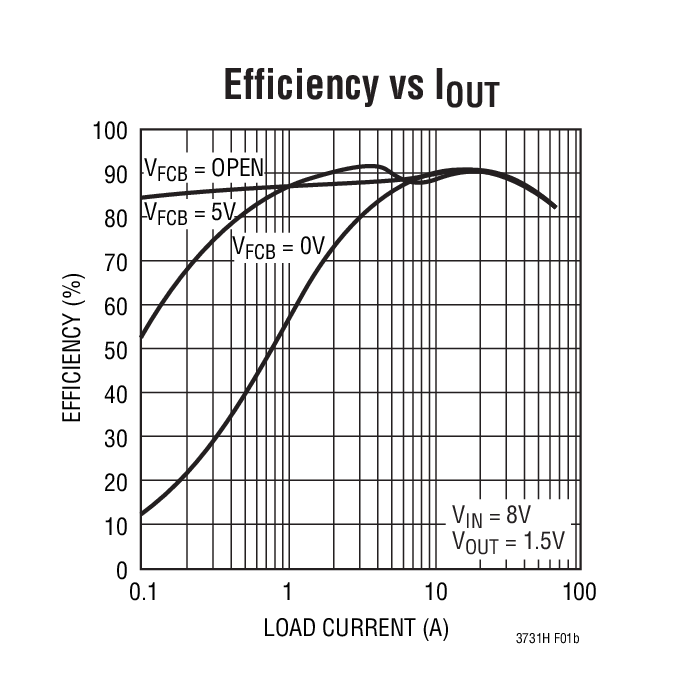

LTC3731H典型应用图例二
LTC3731H - 封装图解：

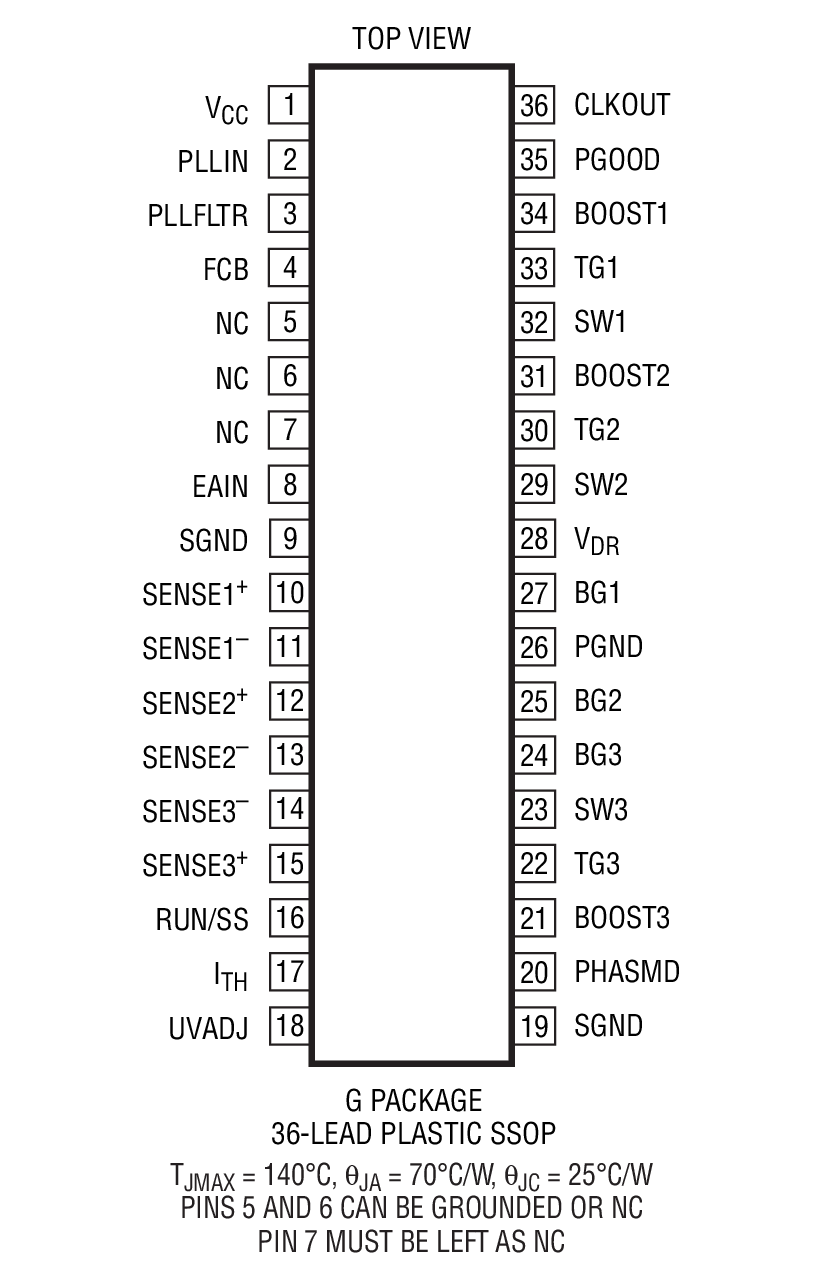

LTC3731H封装图解一

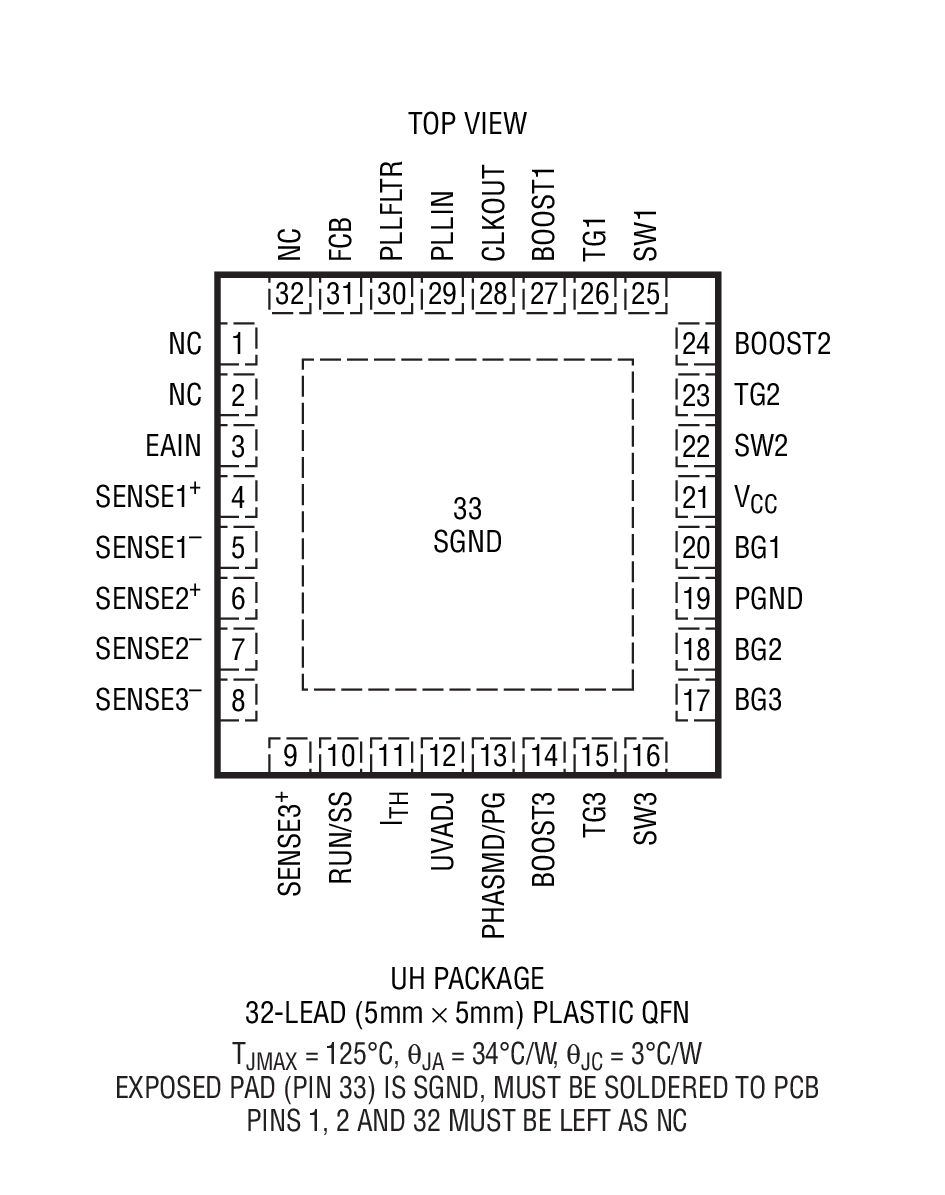

LTC3731H封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3731H介绍

LTC3731H - LTC3731H是三相、600kHz、同步降压型开关稳压器控制器

LTC3731H是LINEAR凌力尔特公司的一款多相降压型控制器产品，LTC3731H是LTC3731H是三相、600kHz、同步降压型开关稳压器控制器，本站介绍了LTC3731H的封装应用图解、特点和优点、功能等，并给出了与LTC3731H相关的LINEAR元器件型号供参考。

LTC3731H - LTC3731H是三相、600kHz、同步降压型开关稳压器控制器 - 多相降压型控制器 - 航天和严酷环境 - 凌力尔特

LTC3731H - 三相、600kHz、同步降压型开关稳压器控制器

LTC3731H - 三相、600kHz、同步降压型开关稳压器控制器 - Linear Technology（凌力尔特）

功能描述

LTC3731H 是一款 PolyPhase 同步降压型开关稳压器控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。LTC3731H 的额定规格针对高达 140ºC 的工作结温而拟订。该三相控制器以 120° 相位分离和高达每相 680kHz 的频率来驱动其输出级，旨在最大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作，优化了轻负载时的效率。

精准基准支持 0.6V 至 6V 的输出电压。电流折返功能在短路或过载情况下提供了针对外部 MOSFET 的保护作用。如需额定规格针对 0ºC 至 70ºC 和 -40ºC 至 85ºC 温度范围而拟订的器件版本，请查阅 LTC3731 的产品手册。

特点
  • 具板上 MOSFET 驱动器的三相电流模式控制器
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 在高达 140ºC 的温度条件下实现 ±2% VREF 准确度
  • 电源所导致的噪声有所降低
  • ±10% 电源良好输出指示器
  • 每相 225kHz 至 680kHz、PLL、固定频率
  • PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode) 操作
  • OPTI-LOOP 补偿最大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • 过压软闭锁
  • 可调欠压闭锁门限
  • 可选择的相位输出以实现多达 12 相的操作
  • 采用36 引脚窄体 (0.209”) SSOP 封装和 5mm x 5mm QFN 封装
    • 应用
  • 汽车和工业电源
  • 大输出电流 DC/DC 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3731HG SSOP-24 H $5.92 $5.00
    LTC3731HG#PBF SSOP-24 H $5.92 $5.00
    LTC3731HG#TR SSOP-24 H $5.10
    LTC3731HG#TRPBF SSOP-24 H $5.10
    LTC3731HUH#PBF 5x5 QFN-32 H $7.14 $5.00
    LTC3731HUH#TRPBF 5x5 QFN-32 H $5.06
