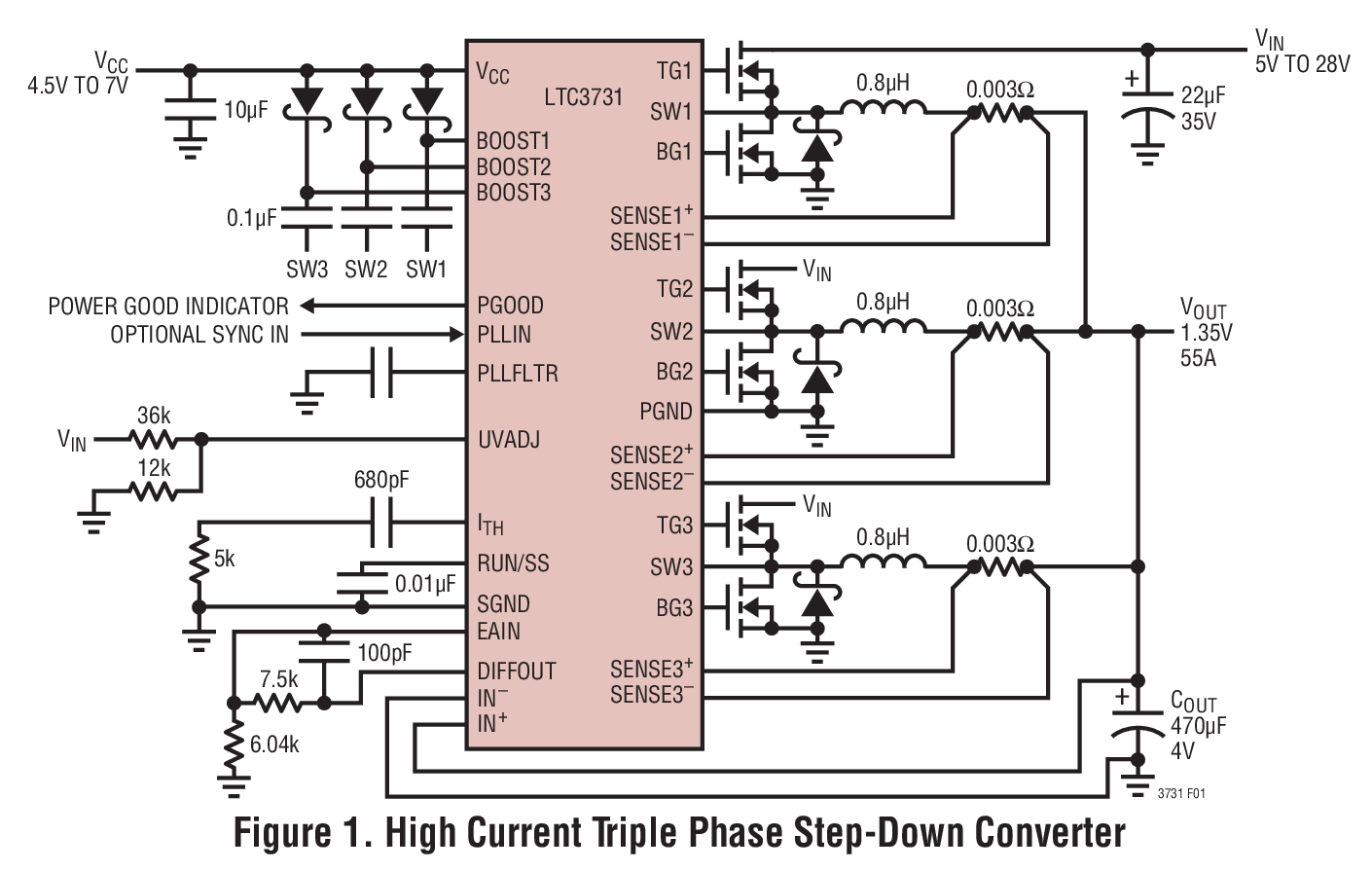

LTC3731典型应用图例一
LTC3731 - 封装图解：

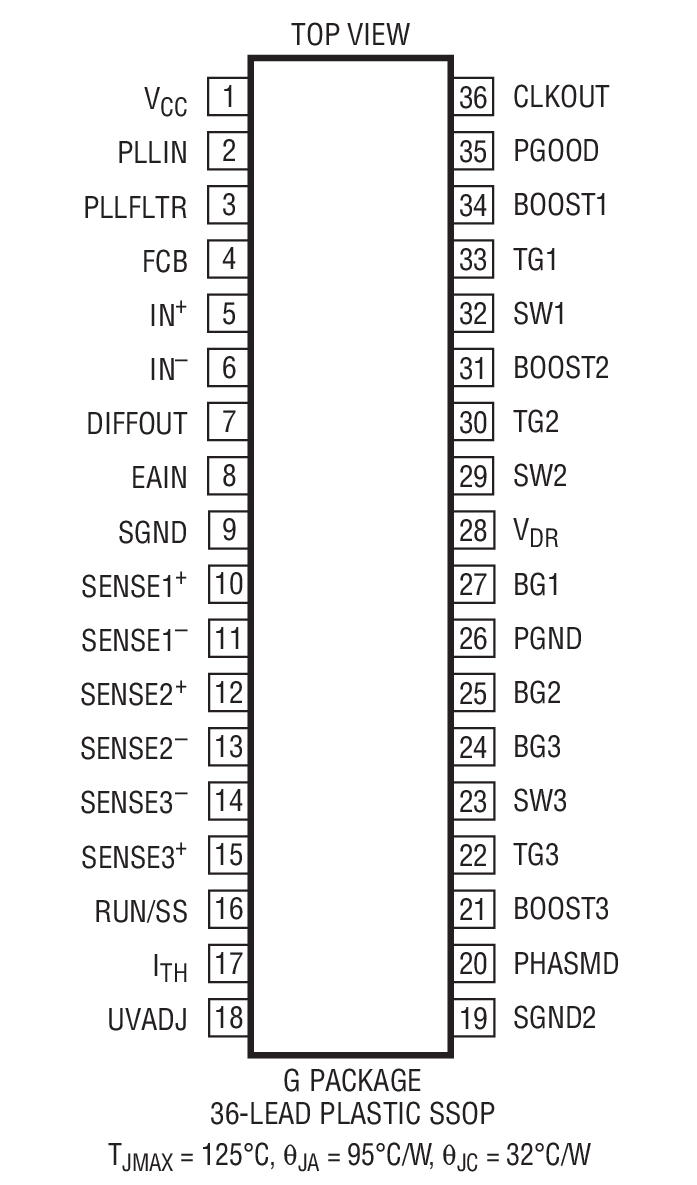

LTC3731封装图解一

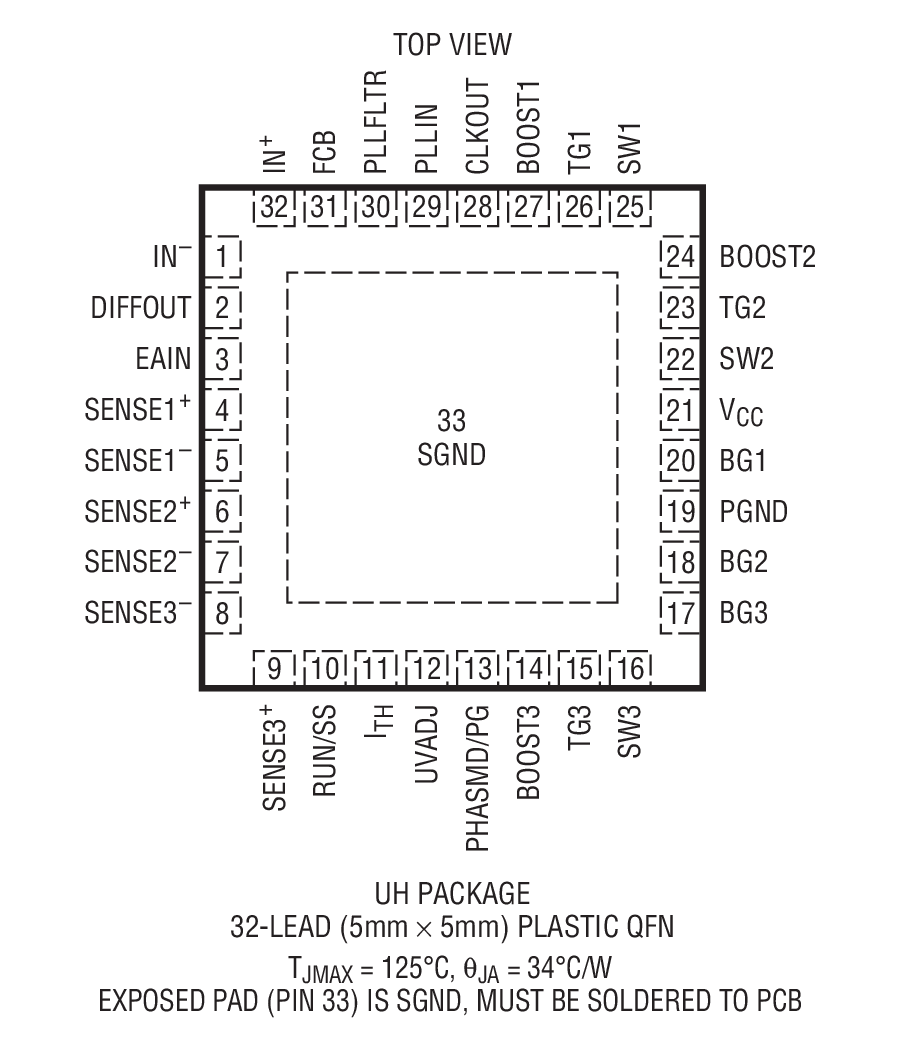

LTC3731封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3731介绍

LTC3731 - LTC3731是三相、600kHz、同步降压型开关稳压控制器

LTC3731是LINEAR凌力尔特公司的一款多相降压型控制器产品，LTC3731是LTC3731是三相、600kHz、同步降压型开关稳压控制器，本站介绍了LTC3731的封装应用图解、特点和优点、功能等，并给出了与LTC3731相关的LINEAR元器件型号供参考。

LTC3731 - LTC3731是三相、600kHz、同步降压型开关稳压控制器 - 多相降压型控制器 - 电源管理 - 凌力尔特

LTC3731 - 三相、600kHz、同步降压型开关稳压控制器

LTC3731 - 三相、600kHz、同步降压型开关稳压控制器 - Linear Technology（凌力尔特）

功能描述

LTC3731 是一款多相 (PolyPhase) 同步降压型开关稳压控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 600kHz 的频率来驱动其输出级，旨在最大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作，优化了轻负载时的效率。

一个差分放大器可对负载点上输出电压的高端及低端提供真正的远端采样。

软起动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。电流折返功能则在短路或过载情况下提供了针对外部 MOSFET 的保护作用。

特点
  • 具内置 MOSFET 驱动器的三相电流模式控制器
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 差分放大器可准确地检测 VOUT
  • 在整个温度范围内实现了 ±1% VREF 准确度
  • VOUT 范围：0.6V 至 5.5V (未采用差分放大器)
  • VOUT 范围：0.6V 至 (VCC - 1.2V) (采用差分放大器)
  • 每相 250kHz 至 600kHz、PLL、固定频率
  • PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode) 操作
  • OPTI-LOOP 补偿最大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • 过压软闭锁
  • 可调欠压闭锁门限
  • 可选择的相位输出以实现多达 12 相的操作
  • 采用5mm x 5mm QFN 封装和 36 引脚窄体 (0.209”) SSOP 封装
    • 应用
  • 台式电脑和服务器
  • 高性能的笔记本电脑
  • 大输出电流 DC/DC 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3731CG SSOP-24 C $6.16 $4.35
    LTC3731CG#PBF SSOP-24 C $6.16 $4.35
    LTC3731CG#TR SSOP-24 C $4.45
    LTC3731CG#TRPBF SSOP-24 C $4.45
    LTC3731CUH 5x5 QFN-32 C $6.52 $4.55
    LTC3731CUH#PBF 5x5 QFN-32 C $6.52 $4.55
    LTC3731CUH#TR 5x5 QFN-32 C $4.65
    LTC3731CUH#TRPBF 5x5 QFN-32 C $4.65
    LTC3731IG SSOP-24 I $6.88 $4.80
    LTC3731IG#PBF SSOP-24 I $6.88 $4.80
    LTC3731IG#TR SSOP-24 I $4.90
    LTC3731IG#TRPBF SSOP-24 I $4.90
    LTC3731IUH 5x5 QFN-32 I $5.89 $4.95
    LTC3731IUH#PBF 5x5 QFN-32 I $5.89 $4.95
    LTC3731IUH#TR 5x5 QFN-32 I $5.05
    LTC3731IUH#TRPBF 5x5 QFN-32 I $5.05
