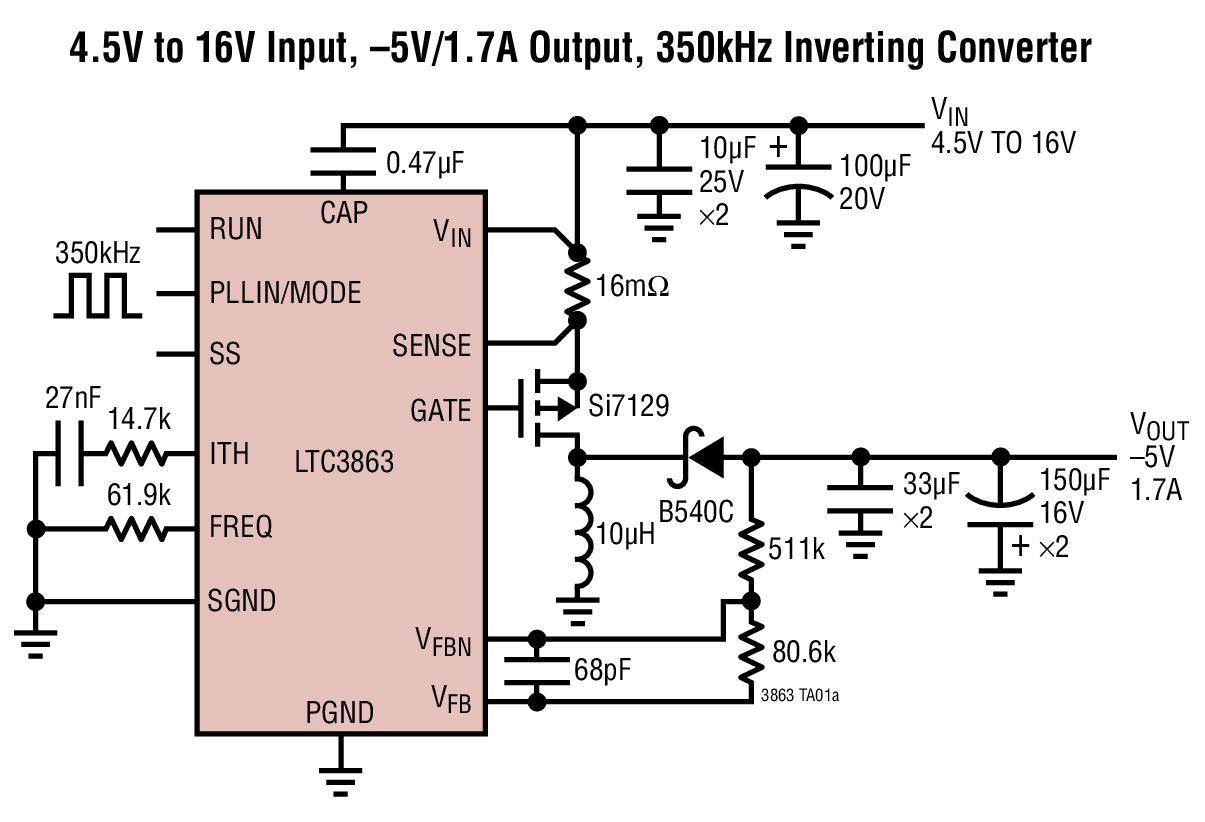

LTC3863 - 典型应用图例：

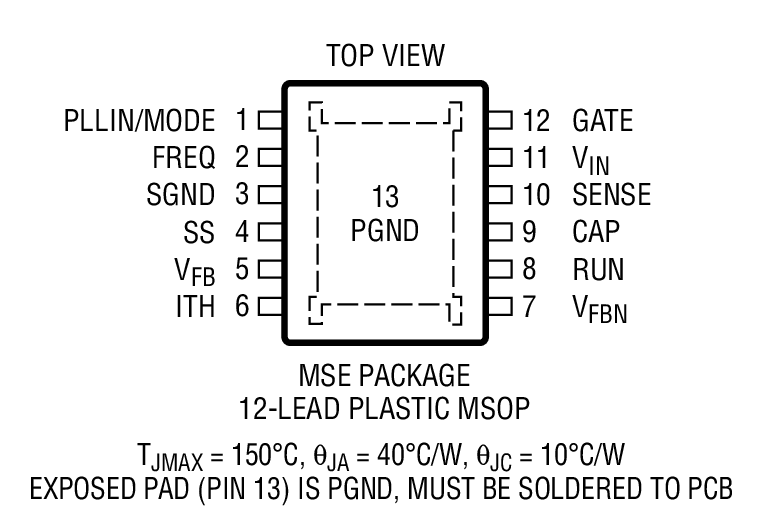

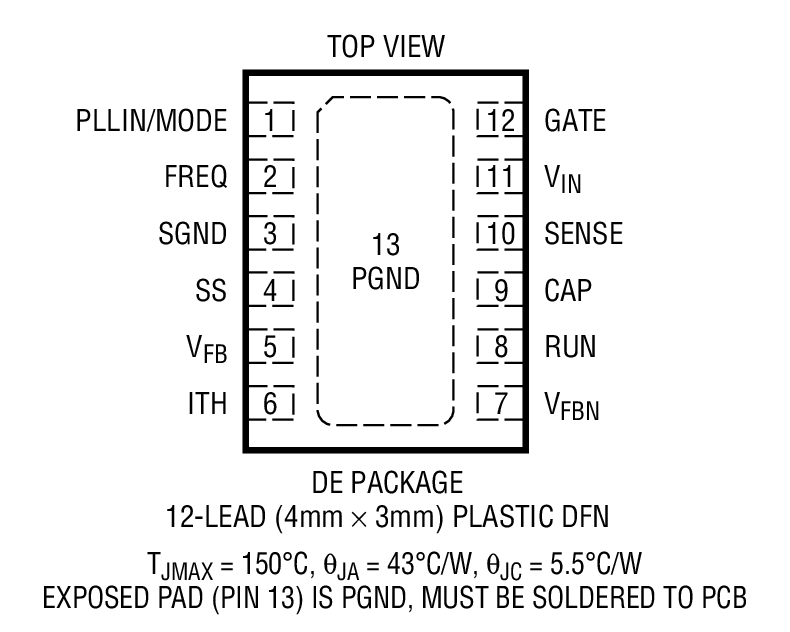

LTC3863 - 封装图解：
LTC3863 - LTC3863是60V、低 IQ、负输出 DC/DC 控制器
LTC3863是Linear公司的一款负输出稳压器产品，LTC3863是60V、低 IQ、负输出 DC/DC 控制器，本站介绍了LTC3863的封装应用图解、特点和优点、功能等，并给出了与LTC3863相关的凌力尔特元器件型号供参考。
LTC3863 - 60V、低 IQ、负输出 DC/DC 控制器
LTC3863 - 60V、低 IQ、负输出 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LTC3863 是一款稳固的负输出 DC/DC PMOS 控制器，专为汽车和工业应用而优化。其可驱动一个 P 沟道功率 MOSFET 以产生一个负输出，且只需单个电感器便可构成完整的电路。通常可实现 -0.4V 至 -150V 的输出电压，并能提供更高的电压 (仅受限于外部组件)。
LTC3863 拥有卓越的轻负载效率，在一种用户可编程的突发模式操作中仅吸收 70μA 的静态电流。其峰值电流模式、恒定频率 PWM 架构可实现开关频率和输出电流限值的良好控制。开关频率能利用一个外部电阻器在 50kHz 至 850kHz 的范围内进行设置，而且可以同步至一个频率介于 75kHz 至 750kHz 之间的外部时钟。
LTC3863 提供了可编程软起动或输出跟踪。安全功能包括过压、过流和短路保护 (包含频率折返)。
LTC3863 采用耐热性能增强型 12 引脚 MSOP 封装和 3mm x 4mm DFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3863EDE#PBF | 4x3 DFN-12 | E | $2.94 | $2.06 |
| LTC3863EDE#TRPBF | 4x3 DFN-12 | E | $2.12 | |
| LTC3863EMSE#PBF | MS-12E | E | $2.94 | $2.06 |
| LTC3863EMSE#TRPBF | MS-12E | E | $2.12 | |
| LTC3863HDE#PBF | 4x3 DFN-12 | H | $3.90 | $2.73 |
| LTC3863HDE#TRPBF | 4x3 DFN-12 | H | $2.79 | |
| LTC3863HMSE#PBF | MS-12E | H | $3.90 | $2.73 |
| LTC3863HMSE#TRPBF | MS-12E | H | $2.79 | |
| LTC3863IDE#PBF | 4x3 DFN-12 | I | $3.49 | $2.44 |
| LTC3863IDE#TRPBF | 4x3 DFN-12 | I | $2.50 | |
| LTC3863IMSE#PBF | MS-12E | I | $3.49 | $2.44 |
| LTC3863IMSE#TRPBF | MS-12E | I | $2.50 | |
| LTC3863MPDE#PBF | 4x3 DFN-12 | MP | $9.40 | $6.58 |
| LTC3863MPDE#TRPBF | 4x3 DFN-12 | MP | $6.64 | |
| LTC3863MPMSE#PBF | MS-12E | MP | $9.40 | $6.58 |
| LTC3863MPMSE#TRPBF | MS-12E | MP | $6.64 |
