LT5557 - 400MHz 至 3.8GHz、3.3V 有源下变频混频器

LT5557 - 400MHz 至 3.8GHz、3.3V 有源下变频混频器 - Linear Technology（凌力尔特）

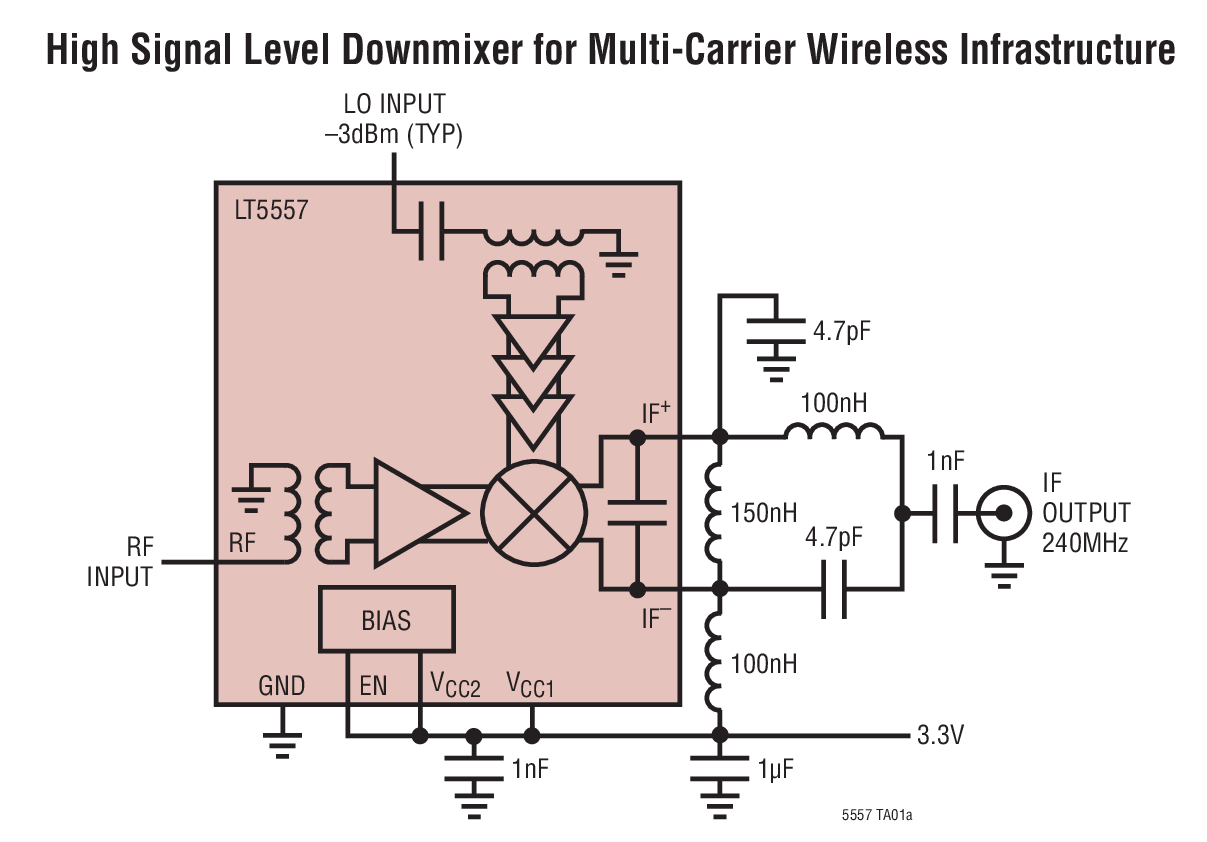

LT5557 有源混频器专为高线性度、宽动态范围下变频器应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变压器负责提供单端 50Ω 接口。差分 IF 输出可提供至差分 IF 滤波器和放大器的便利连接，也可轻松地实现匹配以驱动 50Ω 单端负载 (采用或不采用外部变压器均可)。

RF 输入在 1.6GHz 至 2.3GHz 频率范围内进行了至 50Ω 的内部匹配处理，而 LO 输入则在 1GHz 至 5GHz 频率范围内进行了至 50Ω 的内部匹配处理。利用简单的外部匹配处理即可轻松实现两个端口的频率范围扩展。IF 输出进行了部分匹配处理，并可用于高达 600MHz 的 IF 频率。

LT5557 的高集成度最大限度地减少了总体解决方案的成本、电路板占用空间和系统级偏差。
