LTC3589-1技术文档下载:
LTC3589-1技术文档产品手册下载
LTC3589-1 - 典型应用图例:

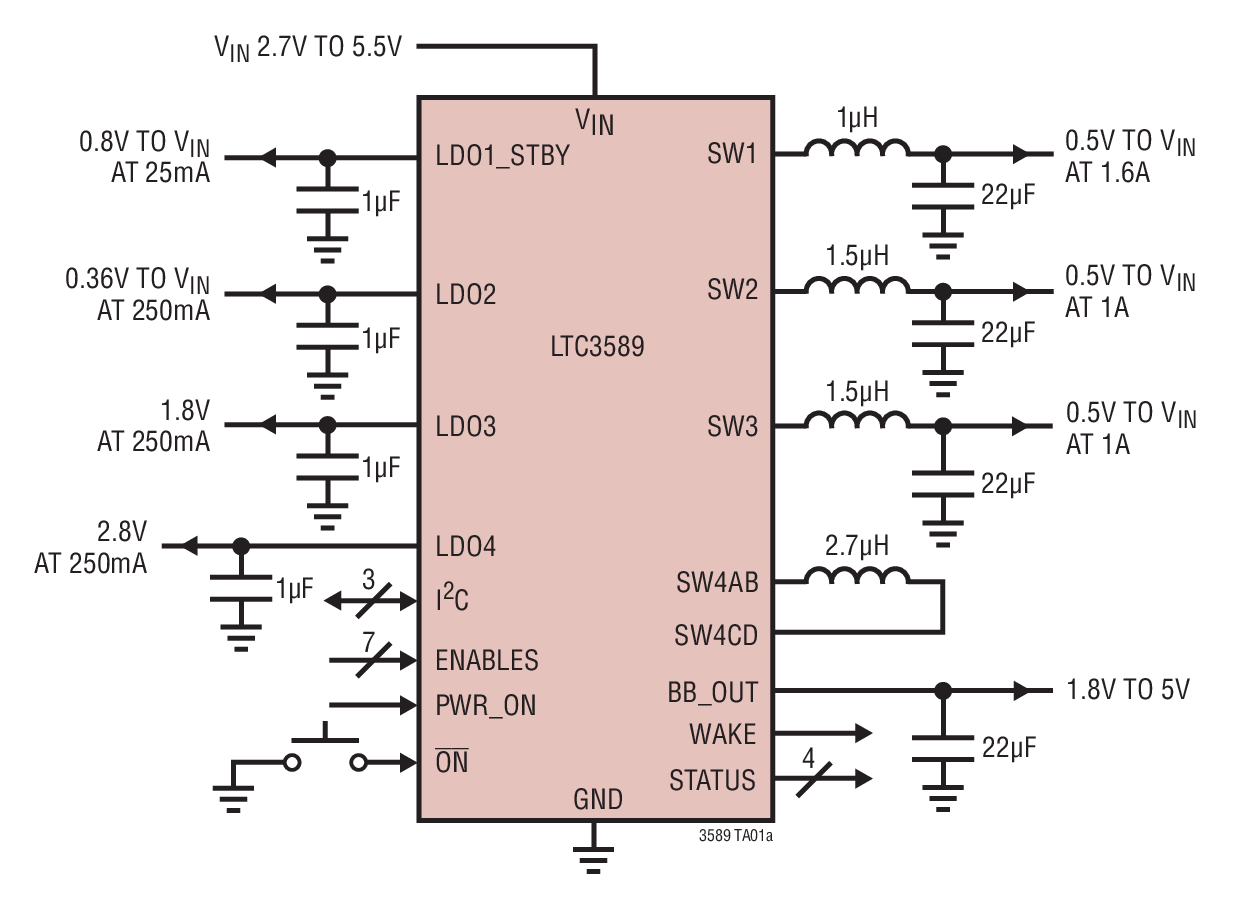

LTC3589-1典型应用图例一

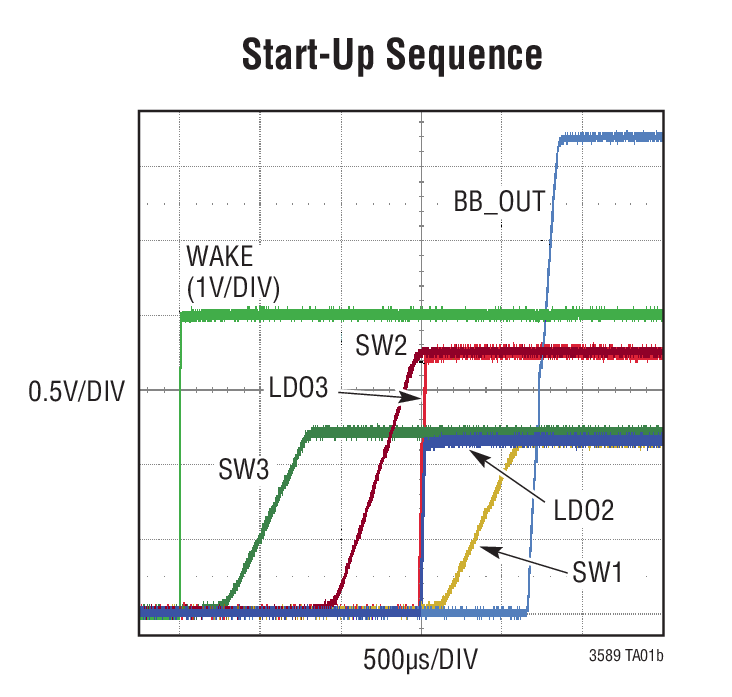

LTC3589-1典型应用图例二
LTC3589-1 - 封装图解:

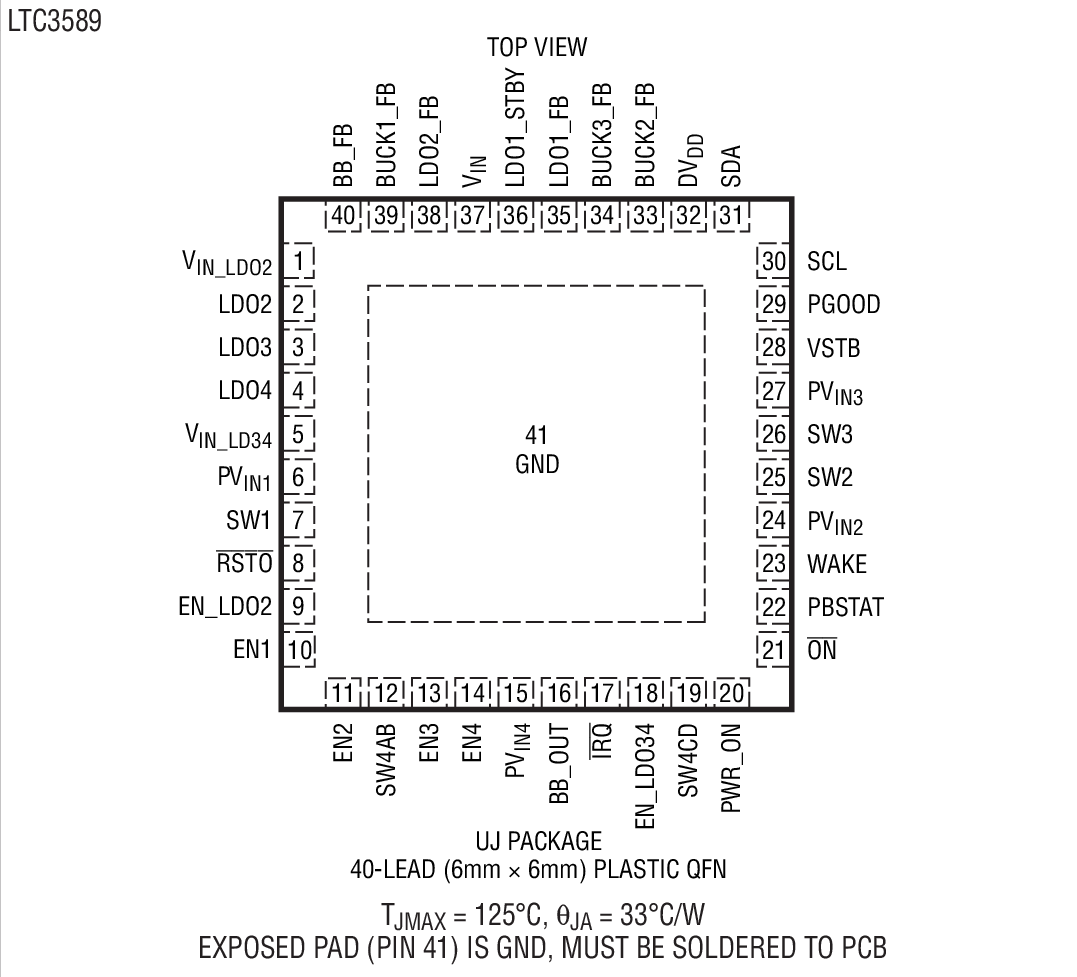

LTC3589-1封装图解一

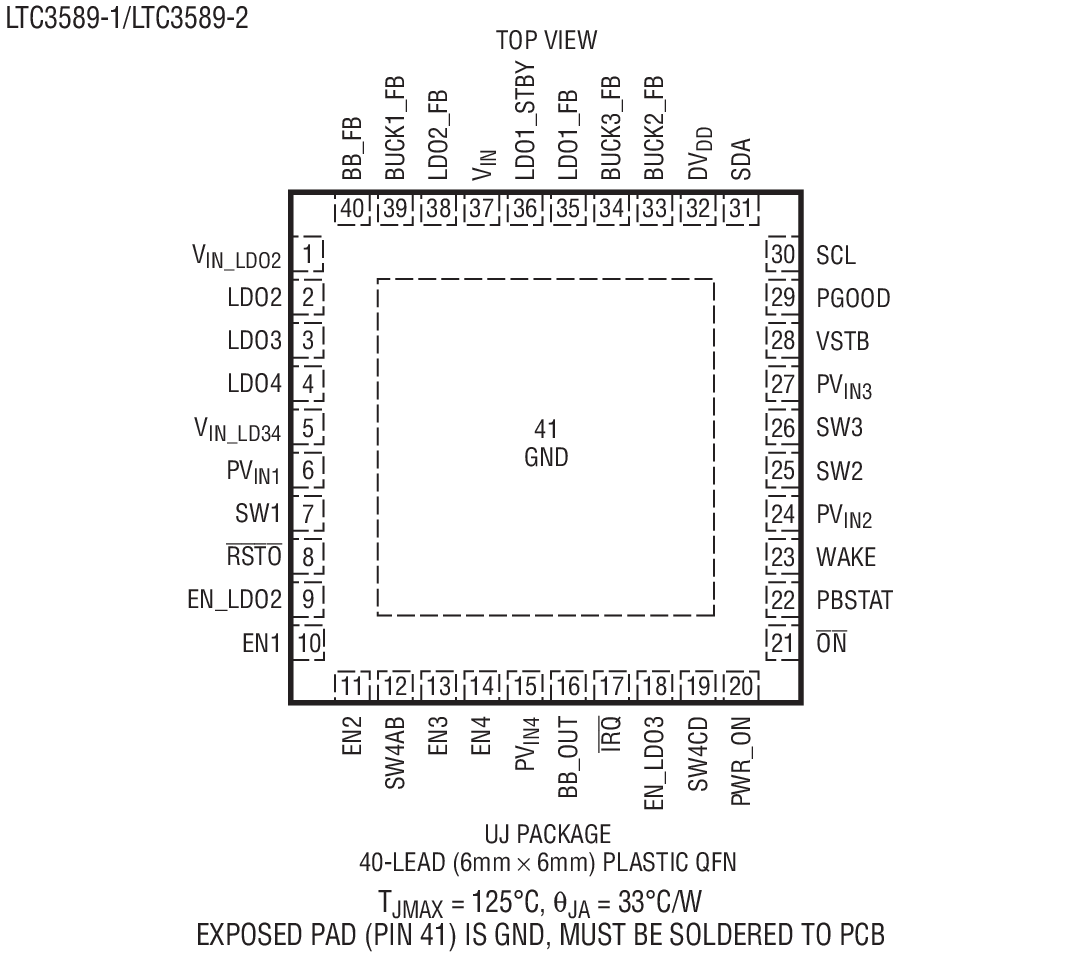

LTC3589-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3589-1介绍
LTC3589-1 - LTC3589-1是具有排序和 I2C 控制功能的 8 路输出稳压器

LTC3589-1是Linear公司的一款数字可编程的降压型稳压器产品,LTC3589-1是具有排序和 I2C 控制功能的 8 路输出稳压器,本站介绍了LTC3589-1的封装应用图解、特点和优点、功能等,并给出了与LTC3589-1相关的凌力尔特元器件型号供参考。

LTC3589-1 - 具有排序和 I2C 控制功能的 8 路输出稳压器

LTC3589 / LTC3589-1 / LTC3589-2 - 具有排序和 I2C 控制功能的 8 路输出稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3589 是完整的电源管理解决方案,适合于 ARM 和基于 ARM 的处理器、以及高级便携式微处理器系统。该器件包含三个用于内核、存储器和 SoC 电源轨的降压型 DC/DC 转换器、一个用于 I/O (在 1.8V 至 5V) 的降压-升压型稳压器、和三个用于低噪声模拟电源的 250mA LDO 稳压器。一个 I2C 串行端口用于控制稳压器使能、输出电压电平、动态电压调节、操作模式和状态报告。表 1 中概要罗列了 LTC3589、 LTC3589-1 和 LTC3589-2 之间的差异。

稳压器启动的排序操作通过按期望的次序将其输出连接至使能引脚或通过 I2C 端口来完成。系统上电、断电和复位功能受控于按钮接口、引脚输入或 I2C 接口。

LTC3589 支持 i.MAX53/51、PXA 和 OMAP 处理器,具有 8 个处于合适功率级的独立电源轨。其他特点包括接口信号,例如:其电平同时在 4 个电源轨上的编程运行与待机输出电压之间变换的 VSTB 引脚。该器件采用具有裸露衬垫的扁平 40 引脚 6mm x 6mm QFN 封装。

特点
  • 三路、I2C 可调型、高效率、降压型 DC/DC 转换器:1.6A、1A/1.2A、1A/1.2A
  • 高效率、1.2A 降压-升压型 DC/DC 转换器
  • 三路、250mA LDO 稳压器
  • 具有系统复位功能的按钮 ON/OFF 控制
  • 灵活的引脚搭接排序操作
  • I2C 和独立的使能控制引脚
  • 电源良好和复位输出
  • 动态电压调节和转换速率控制
  • 可选择的 2.25MHz 或 1.12MHz 开关频率
  • 始终保持运行的 25mA LDO 稳压器
  • 8μA 待机电流
  • 40 引脚 6mm x 6mm x 0.75mm QFN 封装
  • 应用
  • 手持式仪器和扫描仪
  • 便携式工业设备
  • 汽车信息娱乐
  • 医疗设备
  • 高端消费类设备
  • 多电源轨系统
  • 支持 Freescale i.MAX53/51、Marvell PXA 和其他的应用处理器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3589EUJ-1#PBF 6x6 QFN-40 E $6.64 $4.65
    LTC3589EUJ-1#TRPBF 6x6 QFN-40 E $4.71
    LTC3589EUJ-2#PBF 6x6 QFN-40 E $6.64 $4.65
    LTC3589EUJ-2#TRPBF 6x6 QFN-40 E $4.71
    LTC3589EUJ#PBF 6x6 QFN-40 E $6.64 $4.65
    LTC3589EUJ#TRPBF 6x6 QFN-40 E $4.71
    LTC3589HUJ-1#PBF 6x6 QFN-40 H $8.14 $5.70
    LTC3589HUJ-1#TRPBF 6x6 QFN-40 H $5.76
    LTC3589HUJ-2#PBF 6x6 QFN-40 H $8.14 $5.70
    LTC3589HUJ-2#TRPBF 6x6 QFN-40 H $5.76
    LTC3589HUJ#PBF 6x6 QFN-40 H $8.14 $5.70
    LTC3589HUJ#TRPBF 6x6 QFN-40 H $5.76
    LTC3589IUJ-1#PBF 6x6 QFN-40 I $7.64 $5.35
    LTC3589IUJ-1#TRPBF 6x6 QFN-40 I $5.41
    LTC3589IUJ-2#PBF 6x6 QFN-40 I $7.64 $5.35
    LTC3589IUJ-2#TRPBF 6x6 QFN-40 I $5.41
    LTC3589IUJ#PBF 6x6 QFN-40 I $7.64 $5.35
    LTC3589IUJ#TRPBF 6x6 QFN-40 I $5.41
