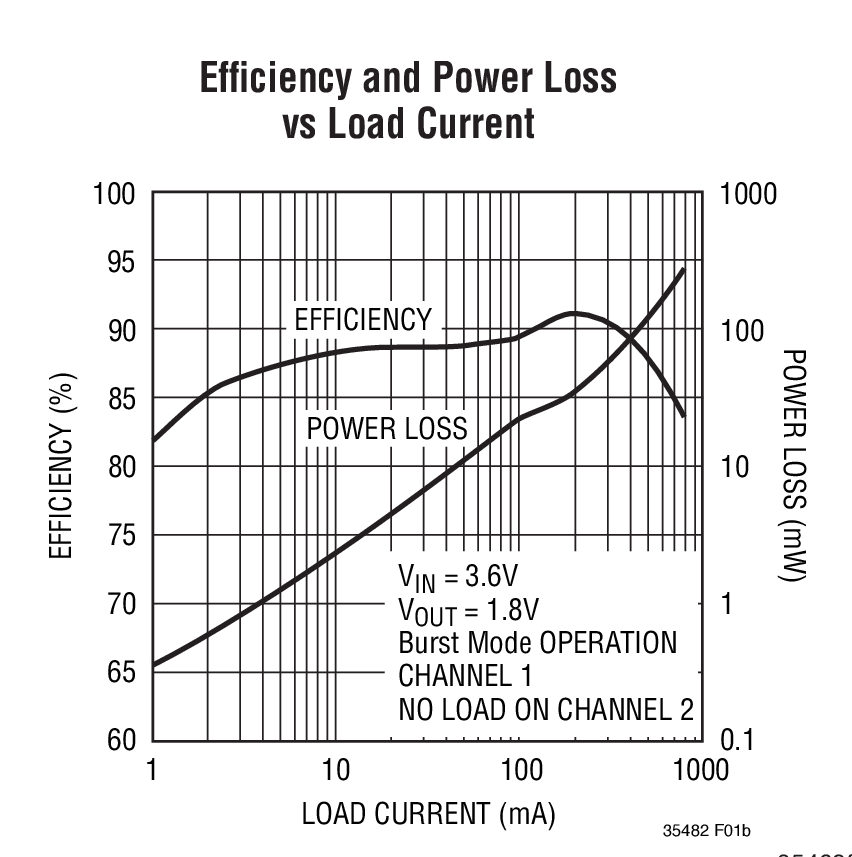

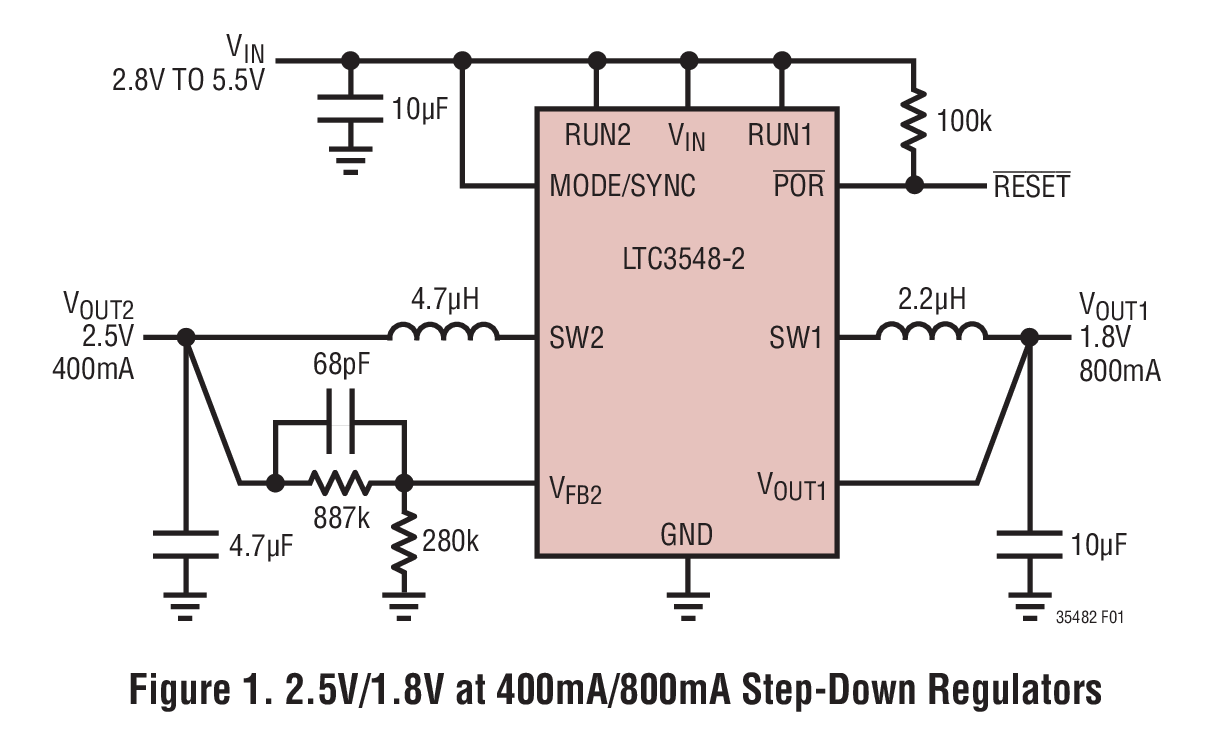

LTC3548-2 - 典型应用图例：

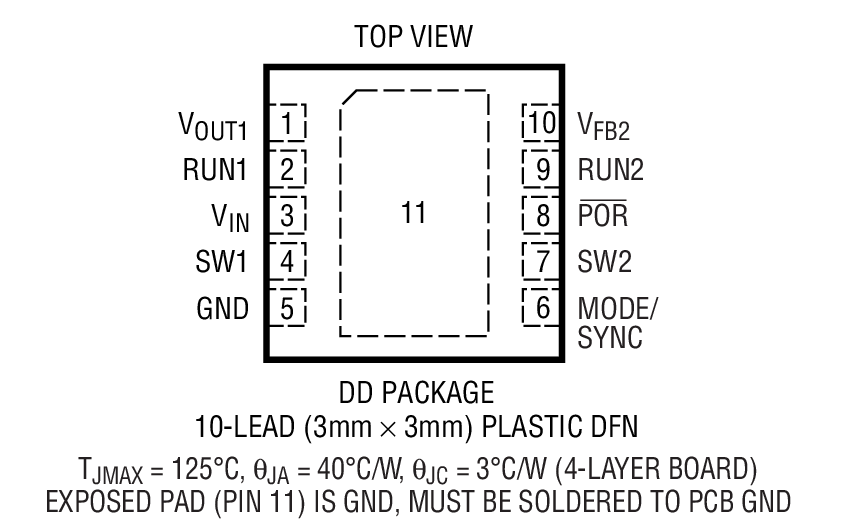

LTC3548-2 - 封装图解：

LTC3548-2 - LTC3548-2是双通道同步、固定/可调输出、2.25MHz 降压型 DC/DC 稳压器

LTC3548-2是Linear公司的一款多输出降压产品，LTC3548-2是双通道同步、固定/可调输出、2.25MHz 降压型 DC/DC 稳压器，本站介绍了LTC3548-2的封装应用图解、特点和优点、功能等，并给出了与LTC3548-2相关的凌力尔特元器件型号供参考。

LTC3548-2 - 双通道同步、固定/可调输出、2.25MHz 降压型 DC/DC 稳压器

LTC3548-2 - 双通道同步、固定/可调输出、2.25MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3548-2 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件面向低功率应用，可在 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许使用纤巧、低成本的电容器和电感器，高度 ≤1.2mm。对于通道 1，输出电压固定于 1.8V/800mA；对于通道 2，输出电压则可在 0.6V 至 VIN 的范围内进行调节。内部同步 0.35Ω、1.2A/0.7A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

该器件提供了一个用户可选模式输入，以使用户能够在噪声纹波和低功率效率之间进行权衡取舍。突发模式 (Burst Mode) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能在轻负载条件下实现低噪声纹波。

为了进一步延长电池的运行时间，P 沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，而且两个通道所吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 <1μA。

特点

高效率：达 95%

1.8V/800mA 固定输出和 400mA 可调输出电压

仅 40μA 的静态电流 (两个通道)

2.25MHz 恒定频率操作

高开关电流限值：1.2A 和 0.7A

无需肖特基二极管

低 RDS(ON) 内部开关：0.35Ω

旨在获得卓越的电压和负载瞬态响应的电流模式操作

具短路保护功能
