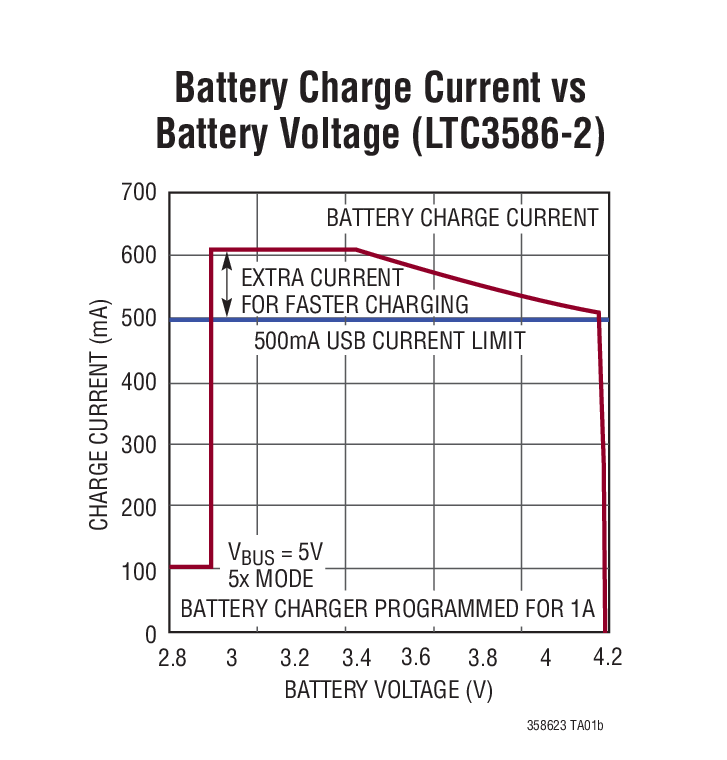

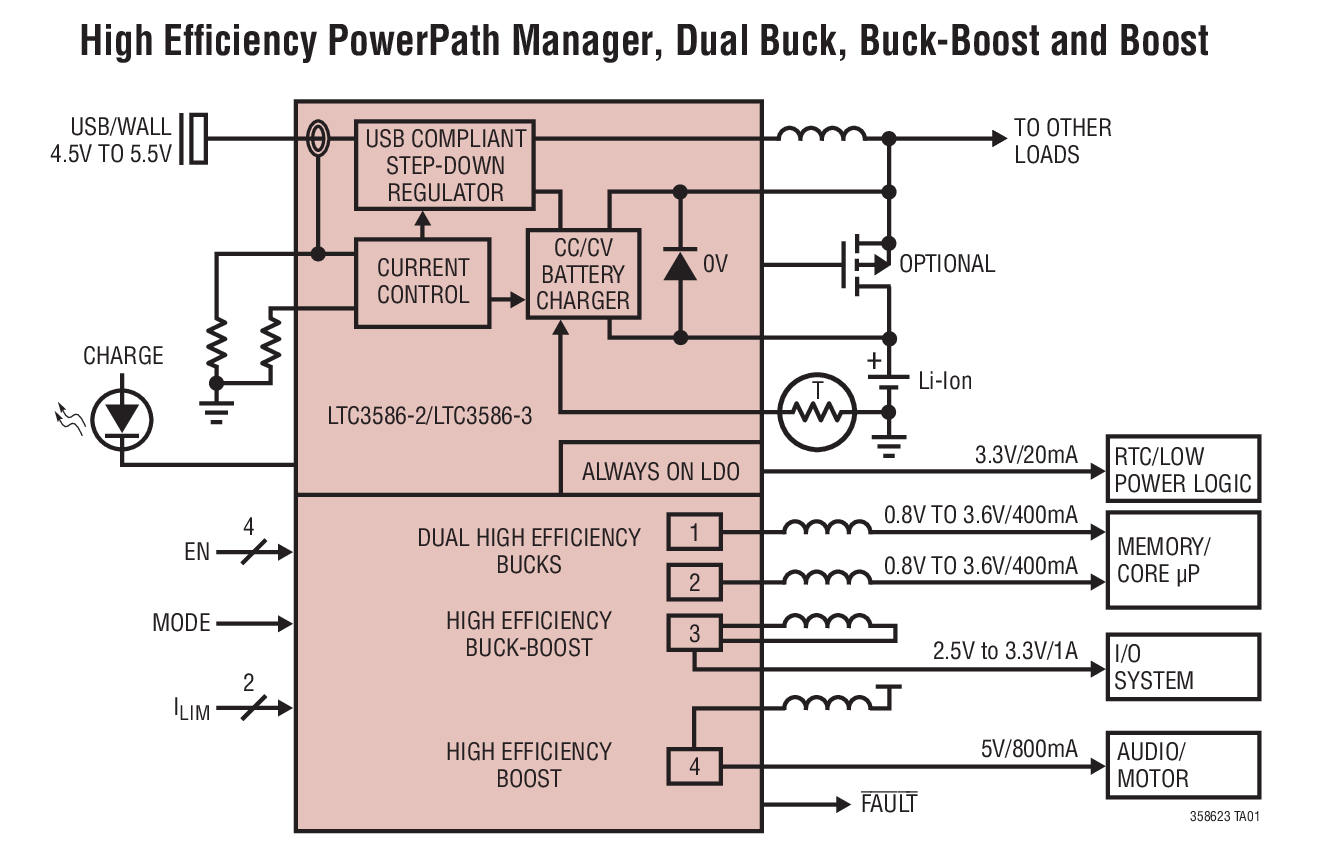

LTC3586-3 - 典型应用图例：

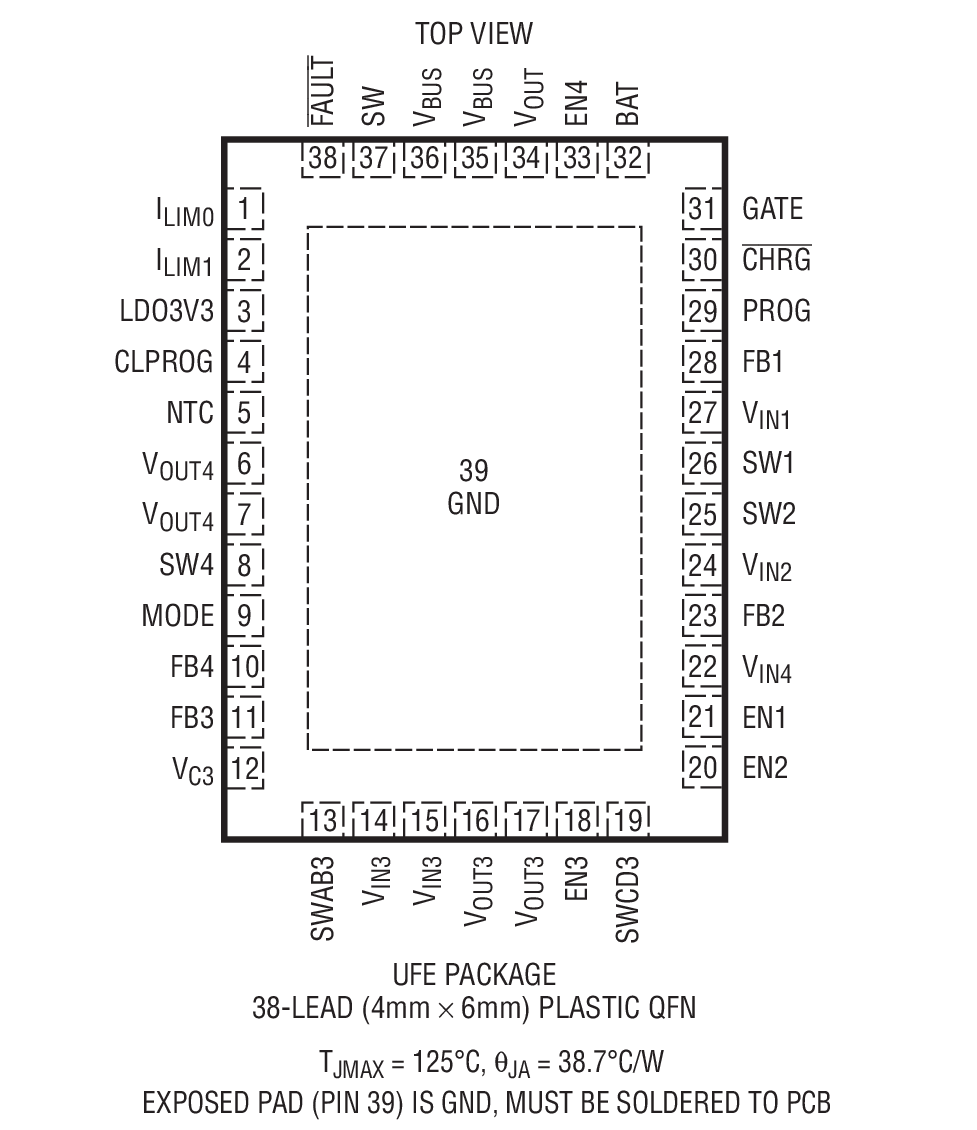

LTC3586-3 - 封装图解：

LTC3586-3 - LTC3586-3是具升压、降压-升压和双通道降压稳压器的高效率 USB 电源管理器

LTC3586-3是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品，LTC3586-3是具升压、降压-升压和双通道降压稳压器的高效率 USB 电源管理器，本站介绍了LTC3586-3的封装应用图解、特点和优点、功能等，并给出了与LTC3586-3相关的凌力尔特元器件型号供参考。

LTC3586-3 - 具升压、降压-升压和双通道降压稳压器的高效率 USB 电源管理器

LTC3586-2/LTC3586-3 - 具升压、降压-升压和双通道降压稳压器的高效率 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC3586-2 / LTC3586-3 是高集成度电源管理和电池充电器 IC，面向锂离子 / 锂聚合物电池应用。它们包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、电池充电器、理想二极管和 4 个同步开关稳压器 (两个降压、一个降压-升压和一个升压)。LTC3586-2 / LTC3586-3 专为 USB 应用而设计，其开关电源管理器可自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者1A (对于适配器供电应用)。

与线性充电器不同，LTC3586-2 / LTC3586-3 的开关架构能够把可从 USB 端口获得的功率几乎全部传输至负载，而尽量减少功耗和热量消耗，这放宽了狭小空间里的热约束条件。两个降压型稳压器各能提供高达 400mA 的电流，降压-升压型稳压器可提供1A电流，而升压型稳压器则至少能提供 800mA 电流。

LTC3586-2 / LTC3586-3 采用扁平 (高度仅0.75mm)、38 引脚4mmx6mmQFN 封装。

特点

具 Bat-TrackTM 自适应输出控制和“即时接通”型操作功能的高效率开关电源通路 (PowerPathTM) 控制器

可编程 USB 或墙上输入电流限值 (100mA / 500mA / 1A)

具 4.2V (LTC3586-2) 或 4.1V (LTC3586-3) 浮置电压和 1.5A 最大充电电流的全功能锂离子 / 锂聚合物电池充电器

内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电

当从 BAT 引脚供电时，无负载静态电流 <30μA

应用

便携式医疗 / 工业设备

其他基于 USB 的手持式产品
