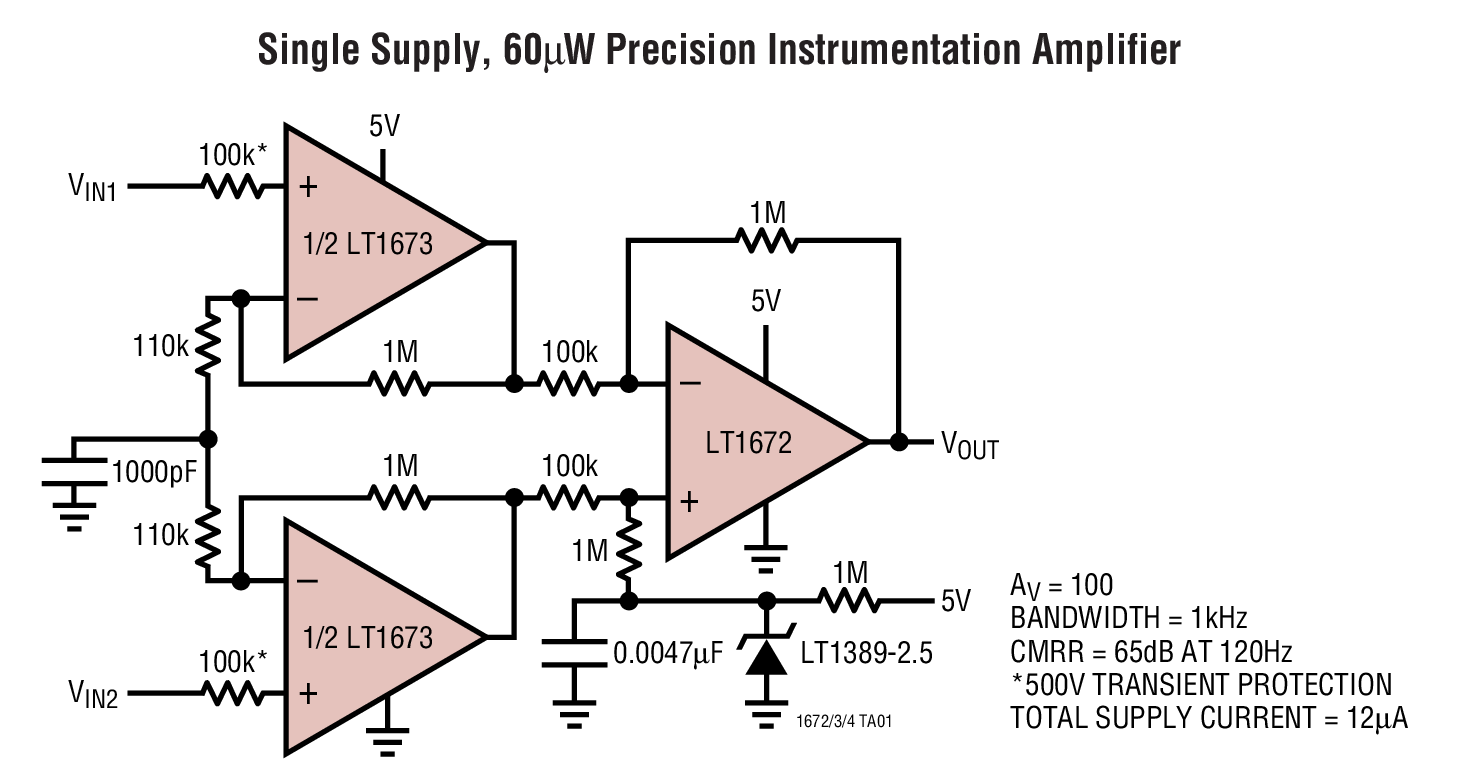

LT1674典型应用图例一

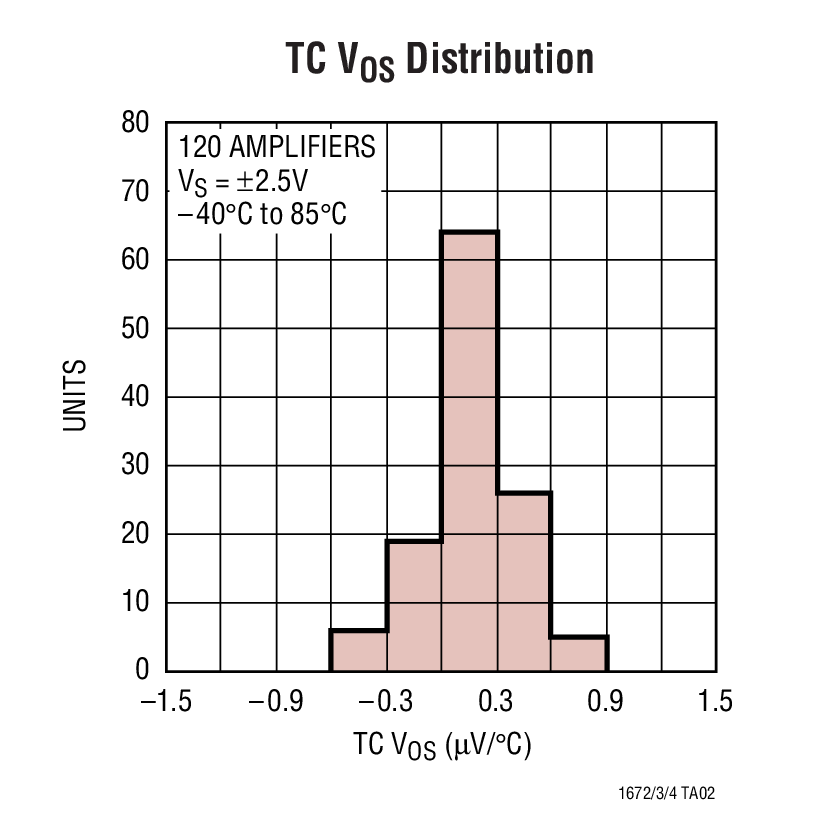

LT1674典型应用图例二
LT1674 - 封装图解：

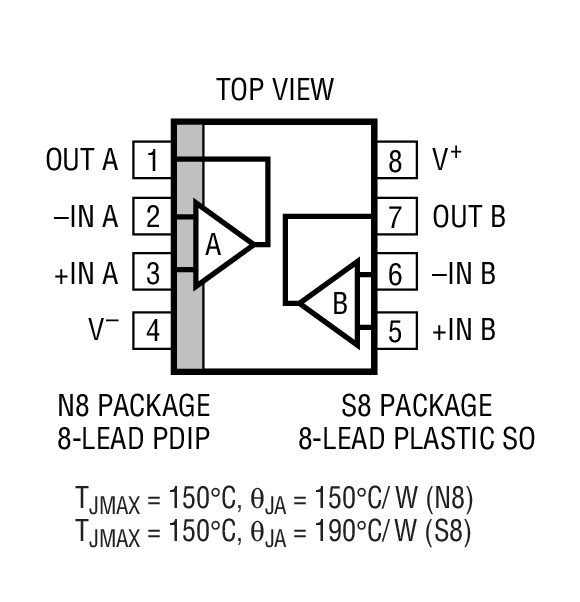

LT1674封装图解一

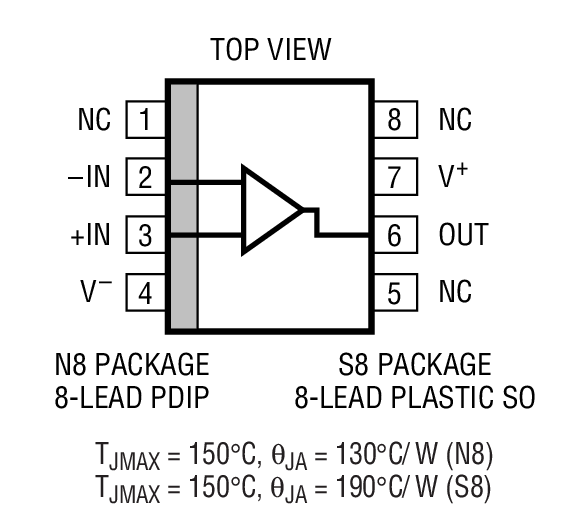

LT1674封装图解二

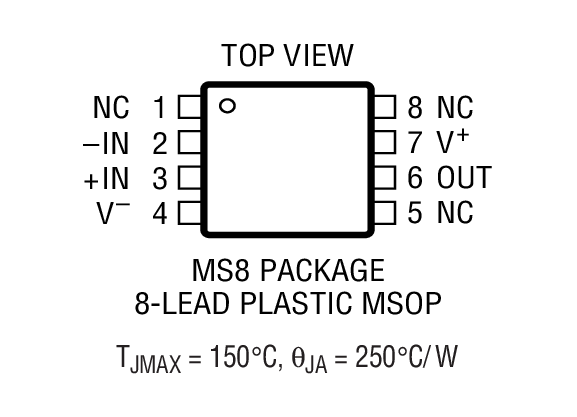

LT1674封装图解三

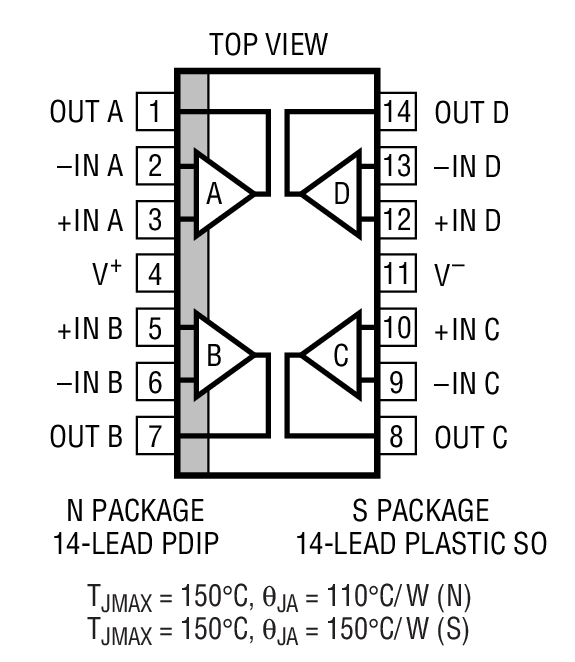

LT1674封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1674介绍

LT1674 - LT1674是2μA 最大值、AV ≥ 5、四路 Over-The-Top 高精度轨至轨输入和输出运算放大器

LT1674是LINEAR凌力尔特公司的一款精准放大器产品，LT1674是LT1674是2μA 最大值、AV ≥ 5、四路 Over-The-Top 高精度轨至轨输入和输出运算放大器，本站介绍了LT1674的封装应用图解、特点和优点、功能等，并给出了与LT1674相关的LINEAR元器件型号供参考。

LT1674 - LT1674是2μA 最大值、AV ≥ 5、四路 Over-The-Top 高精度轨至轨输入和输出运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT1674 - 2μA 最大值、AV ≥ 5、四路 Over-The-Top 高精度轨至轨输入和输出运算放大器

LT1674 - 2μA 最大值、AV ≥ 5、四路 Over-The-Top 高精度轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1672 / LT1673 / LT1674 是具有高精度规格指标的超低功率 (IS ≤ 2µA) 去补偿 (AV ≥ 5) 运放。该器件实现了极低电源电流与卓越放大器性能指标的组合：输入失调电压为 375µV (最大值)，典型漂移仅为 0.4µV/°C，输入失调电流为 100pA (最大值)。100V/mV 的最小开环增益 (AVOL) 可确保很小的增益误差。该器件的特性在 2.2V 至 ±15V 的电源范围内几乎没有变化。电源抑制为 90dB，而共模抑制比为 90dB。器件操作规格在 3V、5V 和 ±15V 电源。反向电池保护 (-18V 最小值) 以及可在高于正电源电压下运作的输入使 LT1672 / LT1673 / LT1674 在严酷环境中简单易用。

放大器的低偏置电流和失调电流允许使用 MΩ 级的源电阻器，而不会引起显著的误差。考虑到低电源电流，4µVp-p 的电压噪声已经是非常低的了。如需这些放大器的单位增益稳定版本，请查阅 LT1494 / LT1495 / LT1496 的相关信息。

LT1672 采用 8 引脚 MSOP、PDIP 和 SO 封装。LT1673 可提供具有标准双路运放引出脚配置的塑料 8 引脚 PDIP 和 SO-8 封装。LT1674 则采用 14 引脚 PDIP 和 SO 封装。


特点
  • 稳定的增益 = 5
  • 低电源电流：每个放大器 2µA (最大值)
  • 轨至轨输入和输出
  • 低失调电压：375µV (最大值)
  • Over-The-TopTM 输入可在高于 V+ 的条件下运作
  • 增益带宽乘积：12kHz
  • 宽电源范围：2.2V 至 36V
  • 单电源输入范围：-0.3V 至 36V
  • 低输入偏置电流：250pA
  • 低输入失调电流：20pA
  • 高 AVOL：100V/mV (最小值) 驱动 100kΩ 负载
  • 输出可提供和吸收 500µA 的负载电流
  • 反向电池保护至 18V
    • 应用
  • 电池或太阳能供电型系统
  • 便携式仪表
  • 远程传感放大器
  • 微功率滤波器
  • 光电二极管放大器
  • 高阻抗电路
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1674CN N-14 C $4.15 $3.25
    LT1674CN#PBF N-14 C $4.15 $3.25
    LT1674CS SO-14 C $4.30 $3.35
    LT1674CS#PBF SO-14 C $4.30 $3.35
    LT1674CS#TR SO-14 C $3.41
    LT1674CS#TRPBF SO-14 C $3.41
    LT1674IN N-14 I $4.95 $3.85
    LT1674IN#PBF N-14 I $4.95 $3.85
    LT1674IS SO-14 I $5.05 $3.95
    LT1674IS#PBF SO-14 I $5.05 $3.95
    LT1674IS#TR SO-14 I $4.01
    LT1674IS#TRPBF SO-14 I $4.01
