当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4312
LTC4312技术文档下载：
LTC4312技术文档产品手册下载
LTC4312 - 典型应用图例：

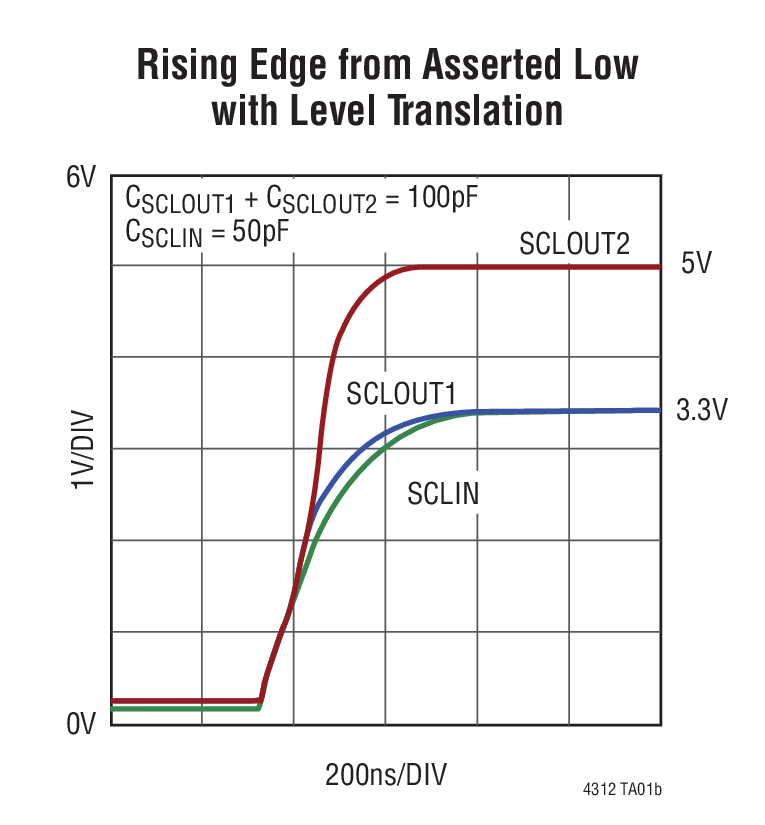

LTC4312典型应用图例一

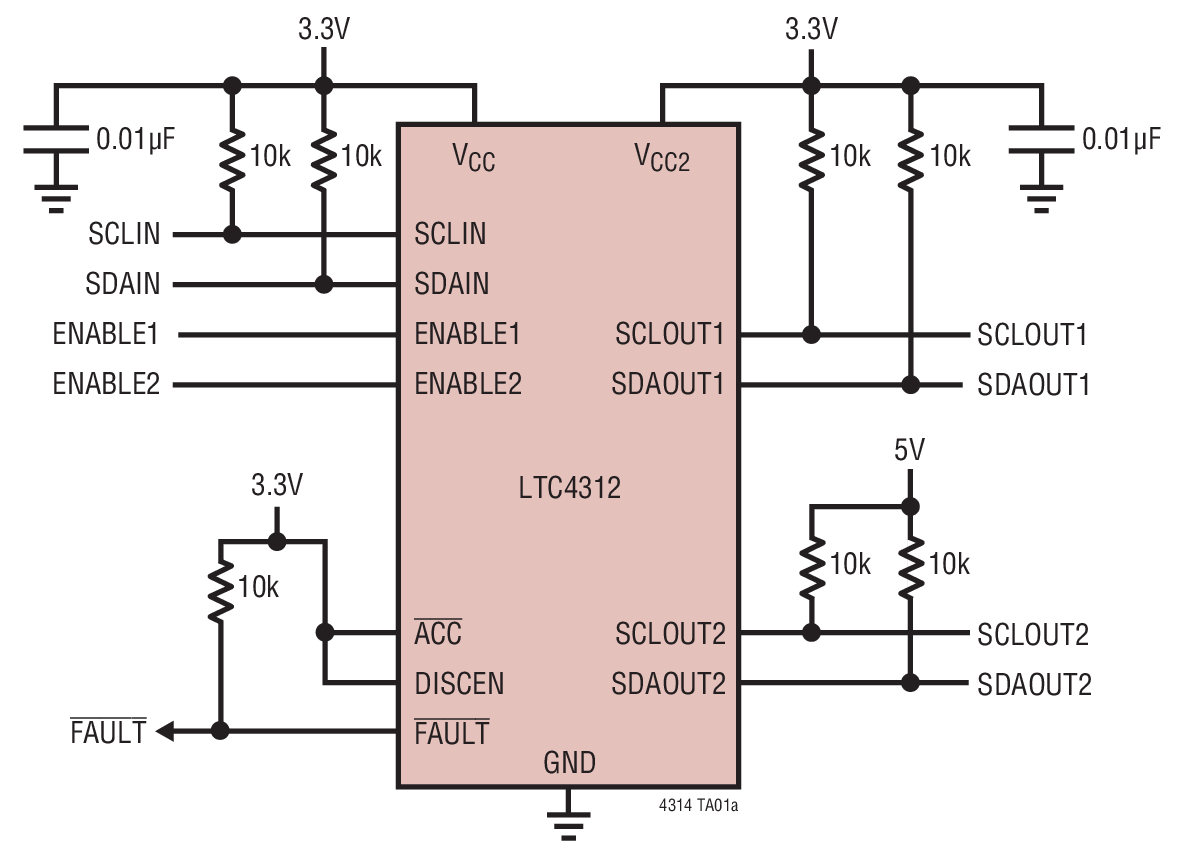

LTC4312典型应用图例二
LTC4312 - 封装图解：

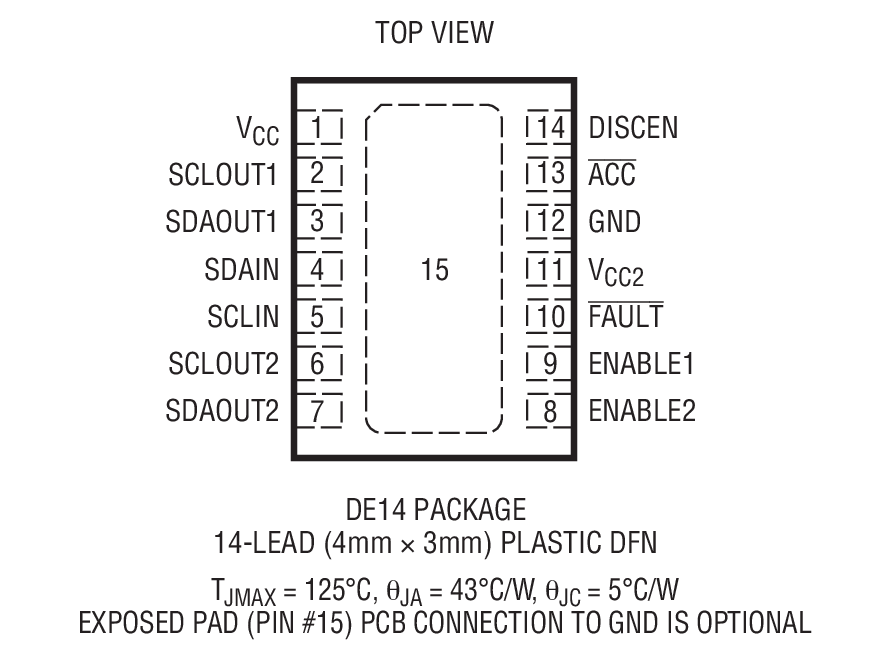

LTC4312封装图解一

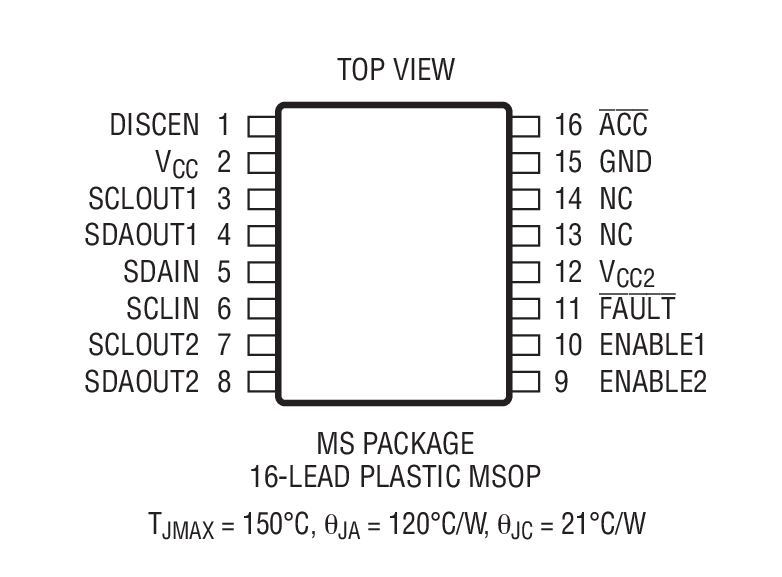

LTC4312封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4312介绍

LTC4312 - LTC4312是具总线缓冲器的引脚可选、两通道、二线式多路复用器

LTC4312是LINEAR凌力尔特公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4312是LTC4312是具总线缓冲器的引脚可选、两通道、二线式多路复用器，本站介绍了LTC4312的封装应用图解、特点和优点、功能等，并给出了与LTC4312相关的LINEAR元器件型号供参考。

LTC4312 - LTC4312是具总线缓冲器的引脚可选、两通道、二线式多路复用器 - I2C 和 SMBus 总线缓冲器和加速器 - 接口器件 - 凌力尔特

LTC4312 - 具总线缓冲器的引脚可选、两通道、二线式多路复用器

LTC4312 - 具总线缓冲器的引脚可选、两通道、二线式多路复用器 - Linear Technology（凌力尔特）

功能描述

LTC4312 是一款可热插拔型两通道、二线式总线多路复用器，允许将一根上行总线连接至下行总线或通道的任意组合。一个单独的使能引脚负责控制每个连接。LTC4312 提供了双向缓冲，并保持了上行总线电容与下行总线电容的隔离。高噪声裕度使 LTC4312 能够与用于驱动一个高 VOL (>0.4V) 的 I2C 设备实现互操作。LTC4312 支持 1.5V、1.8V、2.5V、3.3V 和 5V 总线之间的电平转换。LTC4312 的可热插拔特性允许 I/O 板卡在带电背板上进行插拔操作，而不会损坏数据和时钟总线。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，输入将与每个使能输出通道断接，并在使能下行总线上产生多达 16 个时钟。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器，并设定 VIL, RISING 电压。

特点
  • 用于二线式总线的 1:2 多路复用器 / 开关
  • 用于 SDA 和 SCL 线的双向缓冲器
  • 高噪声裕度 (VIL = 0.3•VCC)
  • ENABLE 引脚用于连接 SDA 和 SCL 线
  • 可选的上升时间加速器电流和启动电压
  • 电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
  • 电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
  • 阻塞总线断接和恢复
  • 与 I2C 、I2C 快速模式和 SMBus 相兼容
  • ±4kV 人体模型 (HBM) ESD 坚固性
  • 14 引脚 4mm x 3mm DFN 封装和 16 引脚 MSOP 封装
    • 应用
  • 电信系统 (包括 ATCA)
  • 地址扩展
  • 电平转换器
  • 电容缓冲器 / 总线扩展器
  • 带电电路板插入
  • PMBus
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4312CDE#PBF 4x3 DFN-14 C $2.79 $1.95
    LTC4312CDE#TRPBF 4x3 DFN-14 C $2.01
    LTC4312CMS#PBF MS-16 C $2.79 $1.95
    LTC4312CMS#TRPBF MS-16 C $2.01
    LTC4312IDE#PBF 4x3 DFN-14 I $3.20 $2.24
    LTC4312IDE#TRPBF 4x3 DFN-14 I $2.30
    LTC4312IMS#PBF MS-16 I $3.20 $2.24
    LTC4312IMS#TRPBF MS-16 I $2.30
