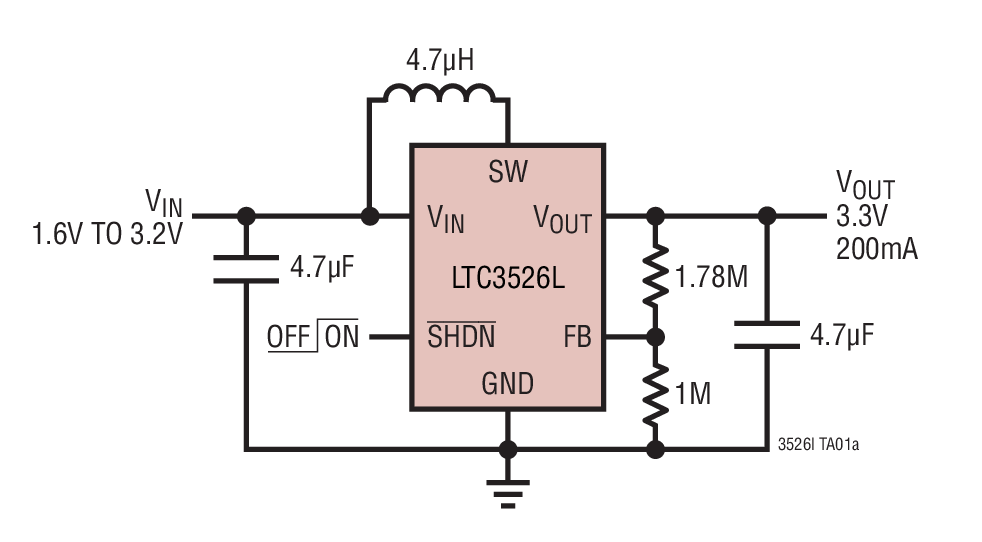

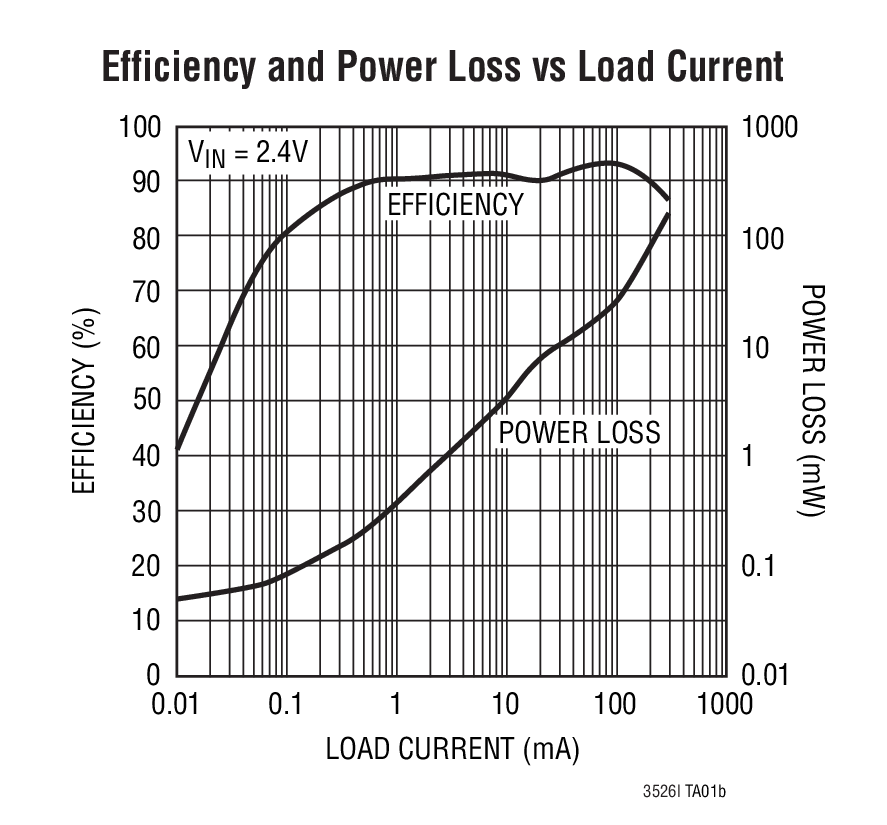

LTC3526L - 典型应用图例：

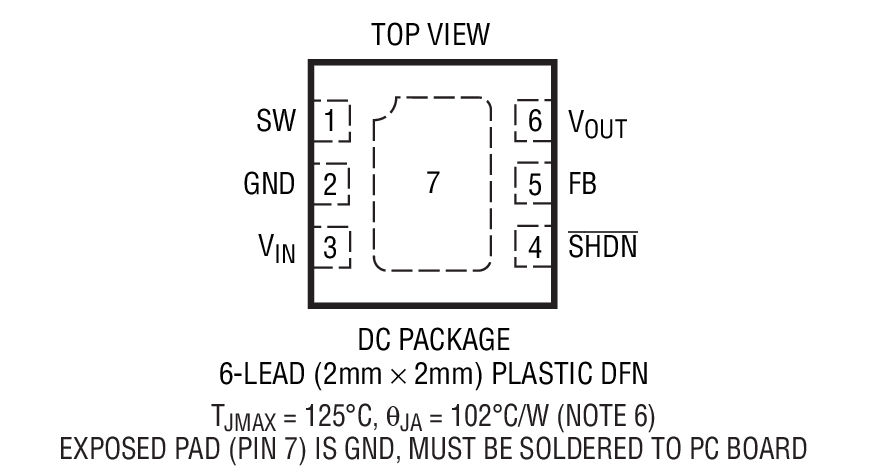

LTC3526L - 封装图解：

LTC3526L - LTC3526L是采用 2mm x 2mm DFN 封装的 550mA 1MHz 同步升压型 DC/DC 转换器

LTC3526L是Linear公司的一款微功率升压产品，LTC3526L是采用 2mm x 2mm DFN 封装的 550mA 1MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3526L的封装应用图解、特点和优点、功能等，并给出了与LTC3526L相关的凌力尔特元器件型号供参考。

LTC3526L - 采用 2mm x 2mm DFN 封装的 550mA 1MHz 同步升压型 DC/DC 转换器

LTC3526L / LTC3526LB - 采用 2mm x 2mm DFN 封装的 550mA 1MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3526L / LTC3526LB 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 680mV的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA /AAA 电池供电型产品的电池使用寿命。

1MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而最大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526L 在轻负载条件下执行突发模式操作，从而使其能够在宽负载范围内保持高效率。而 LTC3526LB 具固定频率操作以满足低噪声应用的要求。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括小于 1μA 的低停机电流和热停机功能。

LTC3526L / LTC3526LB 采用 2mm x 2mm x 0.75mm DFN 封装。

特点

可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出

VIN 启动电压：680mV

VOUT 范围：1.5V 至 5.25V

效率高达 94%

输出断接

1MHz 固定频率操作

可在 VIN > VOUT 的条件下操作

集成软起动功能

采用内部补偿的电流模式控制

具 9μA 静态电流 IQ 的突发模式 (Burst Mode) 操作 (LTC3526L)

低噪声 PWM 操作 (LTC3526LB)

内部同步整流器

逻辑控制型停机模式 (IQ < 1μA)

抗振铃控制

扁平 (2mm x 2mm x 0.75mm) DFN-6 封装

应用

医疗仪器

噪声消除头戴式耳机

无线鼠标

蓝牙头戴送受话器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3526LBEDC#PBF	2x2 DFN-6	E	$2.64
LTC3526LBEDC#TRMPBF	2x2 DFN-6	E	$2.64	$1.90
LTC3526LBEDC#TRPBF	2x2 DFN-6	E	$2.64	$1.85
LTC3526LEDC#PBF	2x2 DFN-6	E	$2.64
LTC3526LEDC#TRMPBF	2x2 DFN-6	E	$2.64	$1.90
LTC3526LEDC#TRPBF	2x2 DFN-6	E	$2.64	$1.85
