LTC3305 - LTC3305是铅酸电池平衡器

LTC3305是LINEAR凌力尔特公司的一款电池平衡器产品，LTC3305是LTC3305是铅酸电池平衡器，本站介绍了LTC3305的封装应用图解、特点和优点、功能等，并给出了与LTC3305相关的LINEAR元器件型号供参考。

LTC3305 - LTC3305是铅酸电池平衡器 - 电池平衡器 - 电源管理 - 凌力尔特

LTC3305 - 铅酸电池平衡器

LTC3305 - 铅酸电池平衡器 - Linear Technology（凌力尔特）

功能描述

LTC3305 可平衡多达 4 节串联连接的铅酸电池。其集成了所有的电压监视、栅极驱动和故障检测电路。LTC3305 专为独立型运作而设计，并不需要任何外部控制电路。

LTC3305 采用一个辅助电池或一个替代的储存单元以在其自身与电池组中的每个个别电池之间来回传输电荷。一个模式引脚提供了两种操作模式，即定时器模式和连续模式。在定时器模式中，一旦平衡操作完成，LTC3305 将立即进入一种低功率状态并持续一个设定的时间，然后周期性地对电池进行再平衡。在连续模式中，电池平衡操作持续进行，即使在电池被平衡至其编程终止电压之后也不例外。

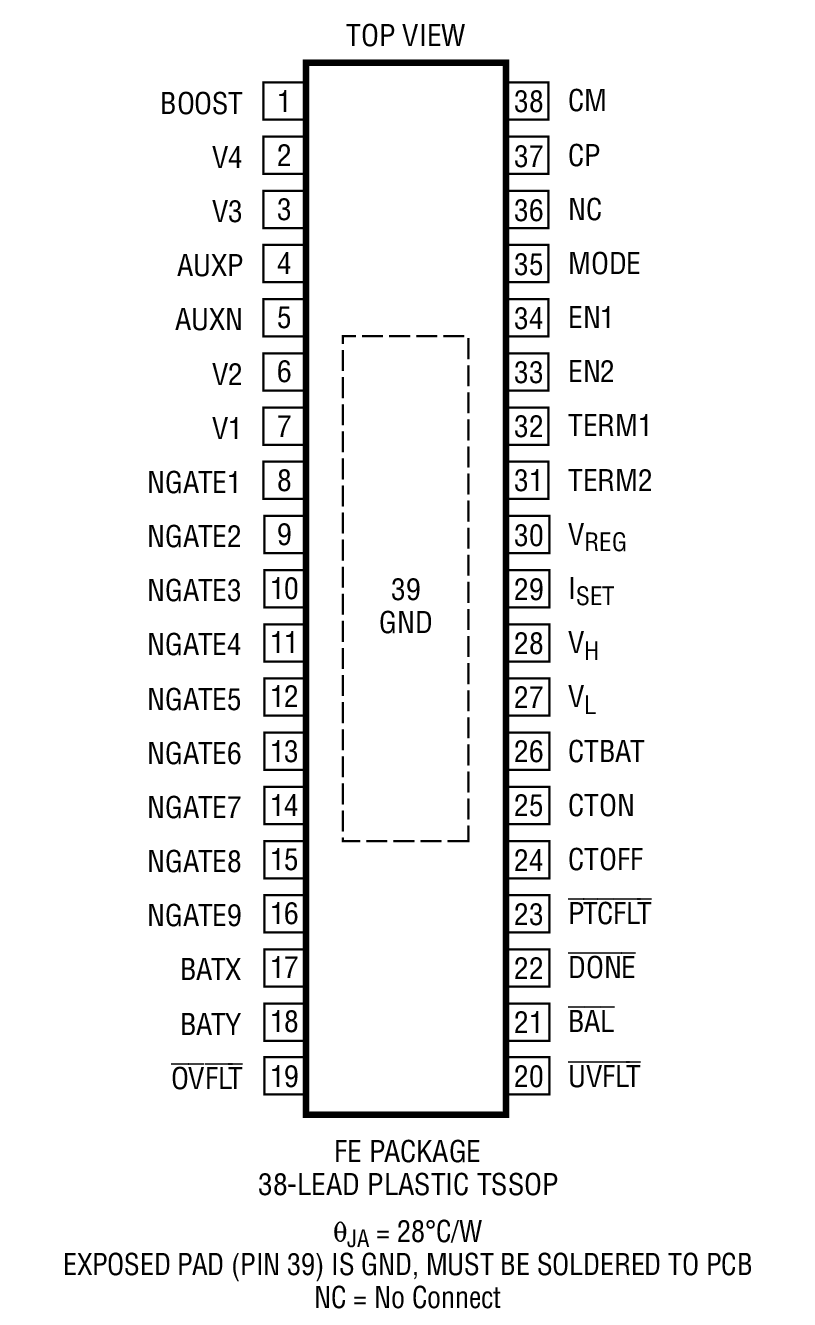

LTC3305 采用耐热性能增强型 38 引脚 TSSOP 封装。

特点

单个 IC 可平衡多达 4 节 12V 串联铅酸电池

全 N-FET 设计

可通过堆叠以平衡较大的串联电池组

独立型操作无需外部微处理器 (μP) 或控制电路

平衡电流受限于外部 PTC 热敏电阻

连续模式和定时器模式

可编程欠压 (UV) 和过压 (OV) 故障门限

可编程充电终止时间和终止电压

耐热性能增强型 38 引脚 TSSOP 封装

应用
