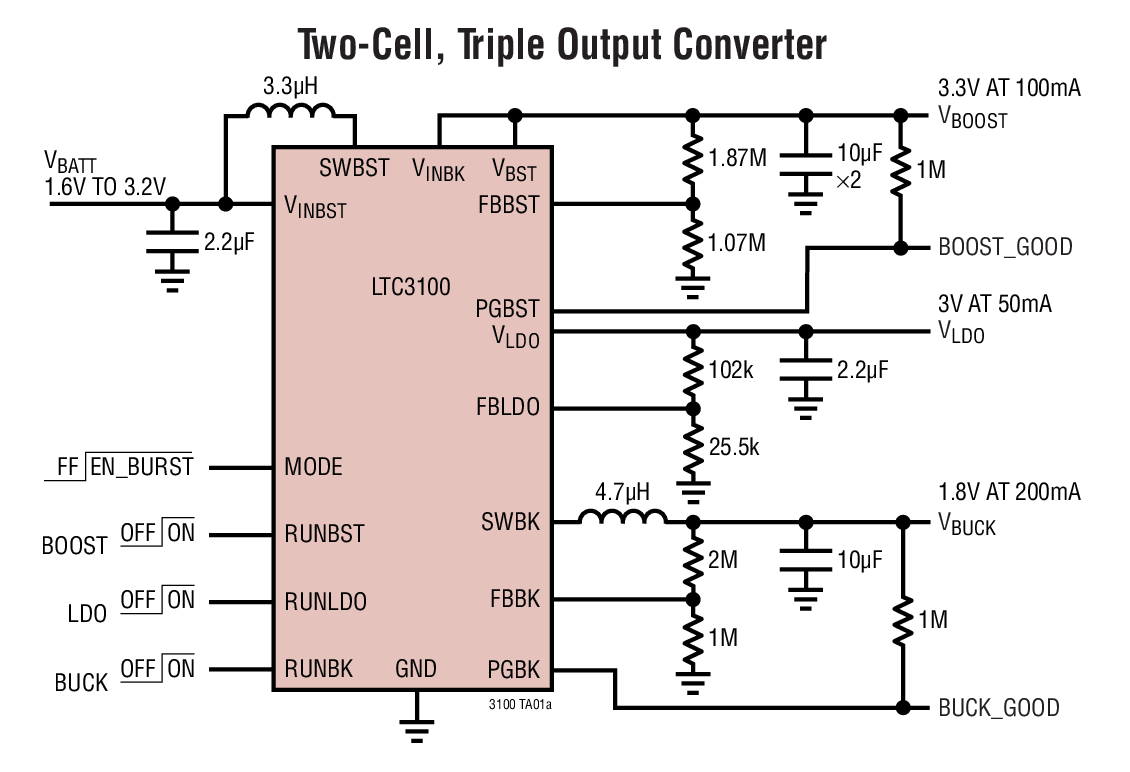

LTC3100是LINEAR凌力尔特公司的一款微功率降压产品，LTC3100是LTC3100是1.5MHz 同步双通道 DC/DC 转换器和 100mA LDO，本站介绍了LTC3100的封装应用图解、特点和优点、功能等，并给出了与LTC3100相关的LINEAR元器件型号供参考。

LTC3100 - LTC3100是1.5MHz 同步双通道 DC/DC 转换器和 100mA LDO - 微功率降压 - 电源管理 - 凌力尔特

LTC3100 - 1.5MHz 同步双通道 DC/DC 转换器和 100mA LDO

LTC3100 - 1.5MHz 同步双通道 DC/DC 转换器和 100mA LDO - Linear Technology（凌力尔特）

功能描述

LTC3100 集成了一个高效率 700mA 同步升压型转换器、一个 250mA 同步降压型转换器和一个 100mA LDO 稳压器。LTC3100 具有一个 0.65V 至 5V 的宽输入电压范围。降压型转换器可由升压型转换器的输出或从一个 1.8V 至 5.5V 的分离电源来供电。LDO 还可被用作升压型转换器输出端上的一个排序开关。

1.5MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而最大限度地缩减了解决方案的占板面积。开关稳压器采用电流模式控制，并在内部进行补偿，从而减少了外部元件数目。每个转换器可自动地变换至突发模式操作，以在整个负载范围内保持高效率。对于低噪声应用，可以停用突发模式操作。集成 LDO 提供了第三个低噪声、低压差电源。

抗振铃电路通过在不连续模式中对升压电感器进行阻尼来降低 EMI。其他的特点包括低于 1μA 的停机电流和过热停机功能。LTC3100 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。

特点

极其紧凑的三电源轨解决方案

突发模式 (Burst Mode) 操作，IQ = 15μA

1.5MHz 固定频率操作

电源良好指示器

700mA 同步升压型 DC/DC 0.65V 至 5V VIN 范围 1.5V 至 5.25V VOUT 范围 94% 峰值效率 VIN > VOUT 操作输出断接

250mA 同步降压型 DC/DC 1.8V 至 5.5V VIN 范围 0.6V 至 5.5V VOUT 范围

LDO (VIN 在内部连接至 VBST) 0.6V 至 5.25V VOUT 范围 200mV 压差电压 (在 100mA)

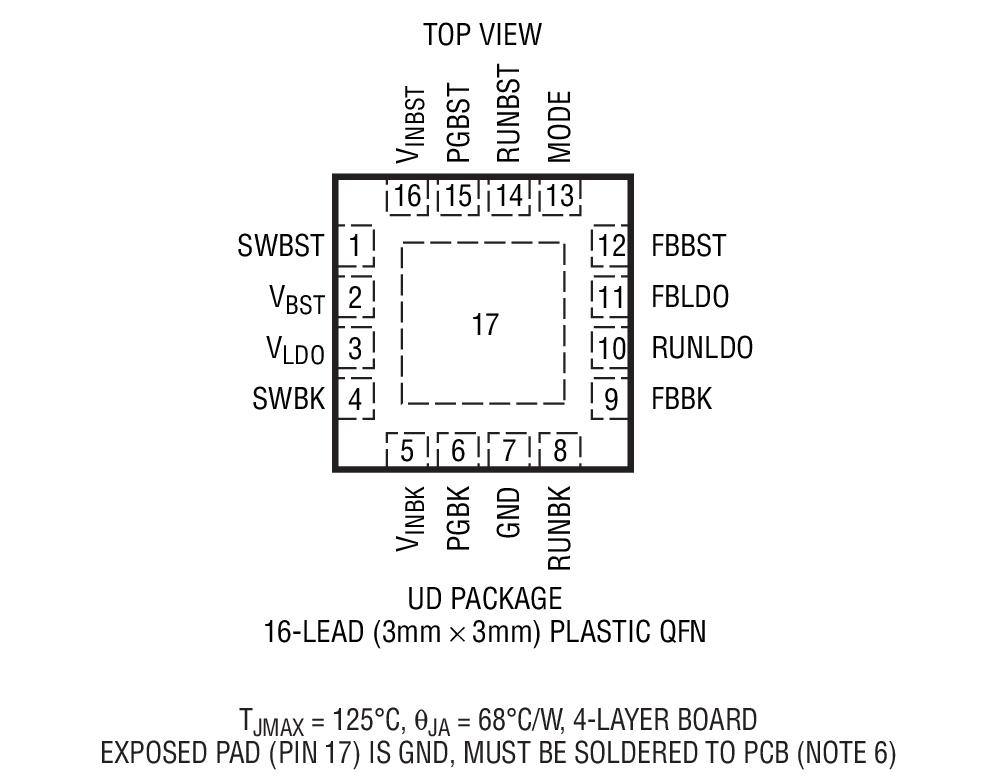

采用 16 引脚 3mm x 3mm QFN 封装

应用

条形码阅读器

医疗仪器
