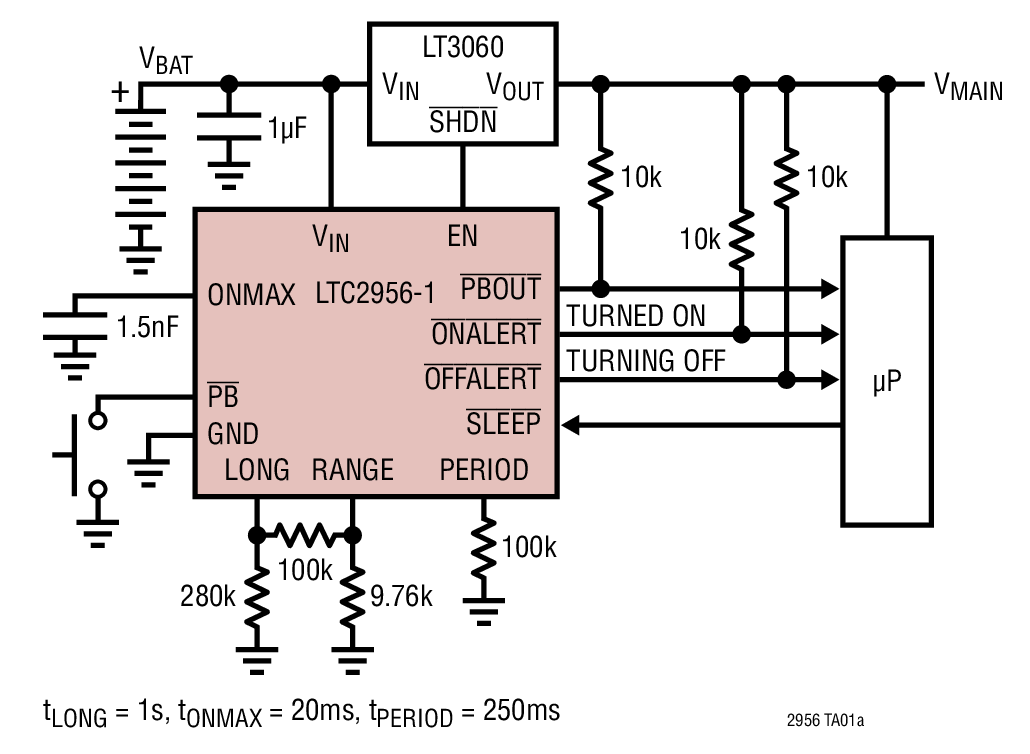

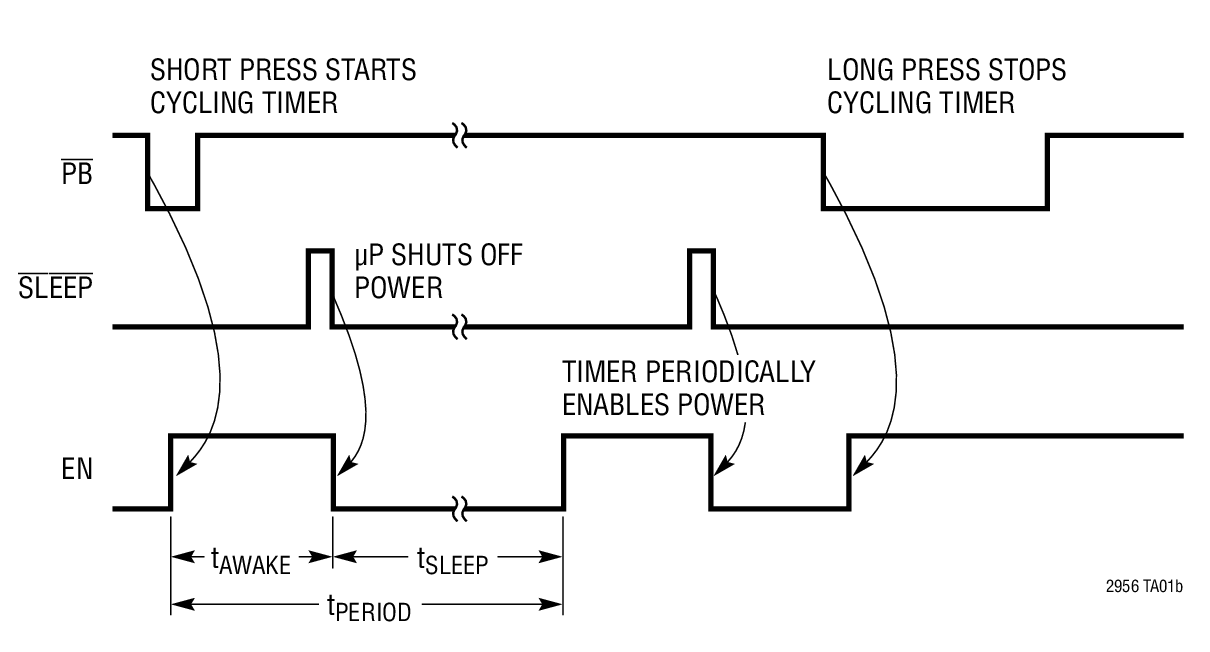

LTC2956 - 典型应用图例：

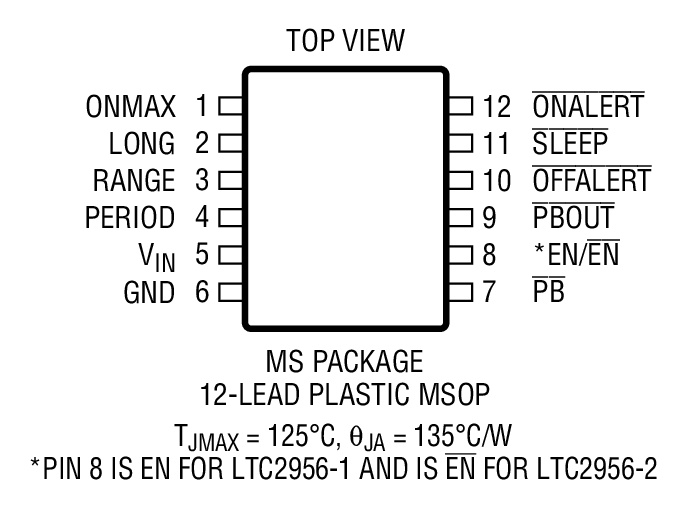

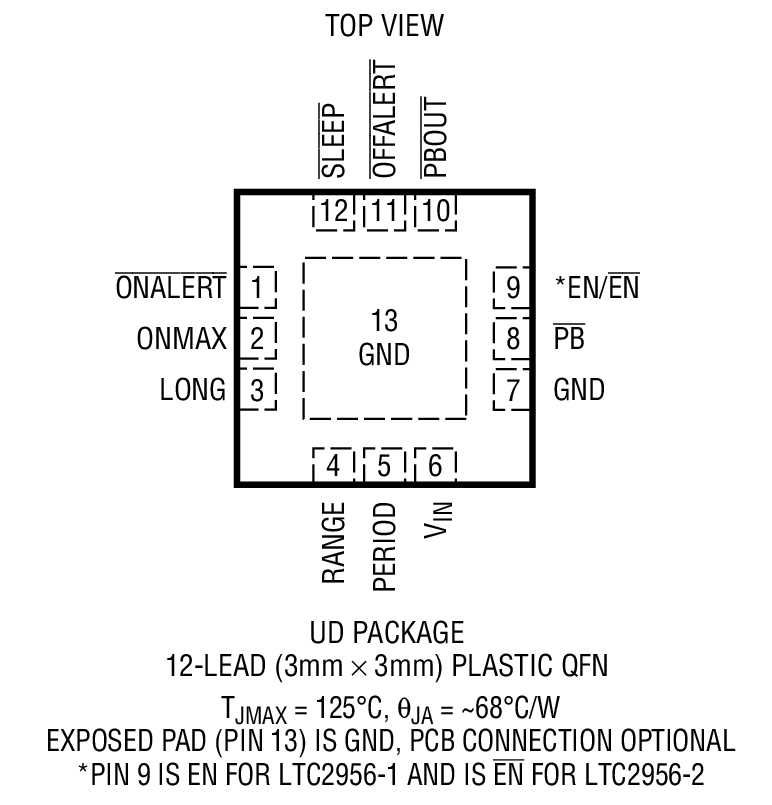

LTC2956 - 封装图解：

LTC2956 - LTC2956是具按钮控制功能的唤醒定时器

LTC2956是Linear公司的一款按钮控制器产品，LTC2956是具按钮控制功能的唤醒定时器，本站介绍了LTC2956的封装应用图解、特点和优点、功能等，并给出了与LTC2956相关的凌力尔特元器件型号供参考。

LTC2956 - 具按钮控制功能的唤醒定时器

LTC2956 - 具按钮控制功能的唤醒定时器 - Linear Technology（凌力尔特）

功能描述

LTC2956 是一款具按钮控制功能的微功率、宽输入电压范围、可配置唤醒定时器。其周期地唤醒和接通一个连接系统以执行诸如监视温度或捕获图像等任务。在完成任务之后，LTC2956 关闭系统以节省电能。

唤醒定时器周期可采用配置电阻器在 250ms 至 39 天之间进行调节。系统唤醒时间可利用 SLEEP 引脚上的输入脉冲来控制，或由 ONMAX 引脚上的电容器来调节。LTC2956 能在 1.5V 至 36V 的宽电源输入范围内运作。800nA 的低静态电流适合于电池供电型应用。

按钮输入允许用户进行唤醒定时器的停机、接通或复位操作。当定时器处于停机模式时，静态电流减小至 300nA。另外，LTC2956 还提供了三个状态输出以指示模式切换和按钮事件。该器件可提供两种版本，以适合需要正使能极性或负使能极性的应用。

特点

1.5V 至 36V 电源输入范围

可调唤醒周期：250ms 至 39 天

可调最大唤醒时间

0.8μA 静态电流

0.3μA 停机电流

具防反跳能力的按钮输入

低泄漏 EN 输出可提供 DC/DC 转换器控制 (LTC2956-1)

高电压 EN 输出负责驱动外部 P 沟道 MOSFET (LTC2956-2)

在 PB 输入端上提供了 ±25kV ESD HBM

12 引脚 3mm x 3mm QFN 封装和 MSOP 封装

应用

心跳计时器

周期性的唤醒控制

便携式和电池供电型设备

时间间隔计

数据采集

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2956CMS-1#PBF	MS-12	C	$2.83	$1.98
LTC2956CMS-1#TRPBF	MS-12	C		$2.04
LTC2956CMS-2#PBF	MS-12	C	$2.83	$1.98
LTC2956CMS-2#TRPBF	MS-12	C		$2.04
LTC2956CUD-1#PBF	3x3 QFN-12	C	$2.83	$1.98
LTC2956CUD-1#TRPBF	3x3 QFN-12	C		$2.04
LTC2956CUD-2#PBF	3x3 QFN-12	C	$2.83	$1.98
LTC2956CUD-2#TRPBF	3x3 QFN-12	C		$2.04
LTC2956IMS-1#PBF	MS-12	I	$3.39	$2.38
LTC2956IMS-1#TRPBF	MS-12	I		$2.44
LTC2956IMS-2#PBF	MS-12	I	$3.39	$2.38
LTC2956IMS-2#TRPBF	MS-12	I		$2.44
LTC2956IUD-1#PBF	3x3 QFN-12	I	$3.39	$2.38
LTC2956IUD-1#TRPBF	3x3 QFN-12	I		$2.44
LTC2956IUD-2#PBF	3x3 QFN-12	I	$3.39	$2.38
LTC2956IUD-2#TRPBF	3x3 QFN-12	I		$2.44
