LTC2637-12技术文档下载:
LTC2637-12技术文档产品手册下载
LTC2637-12 - 典型应用图例:

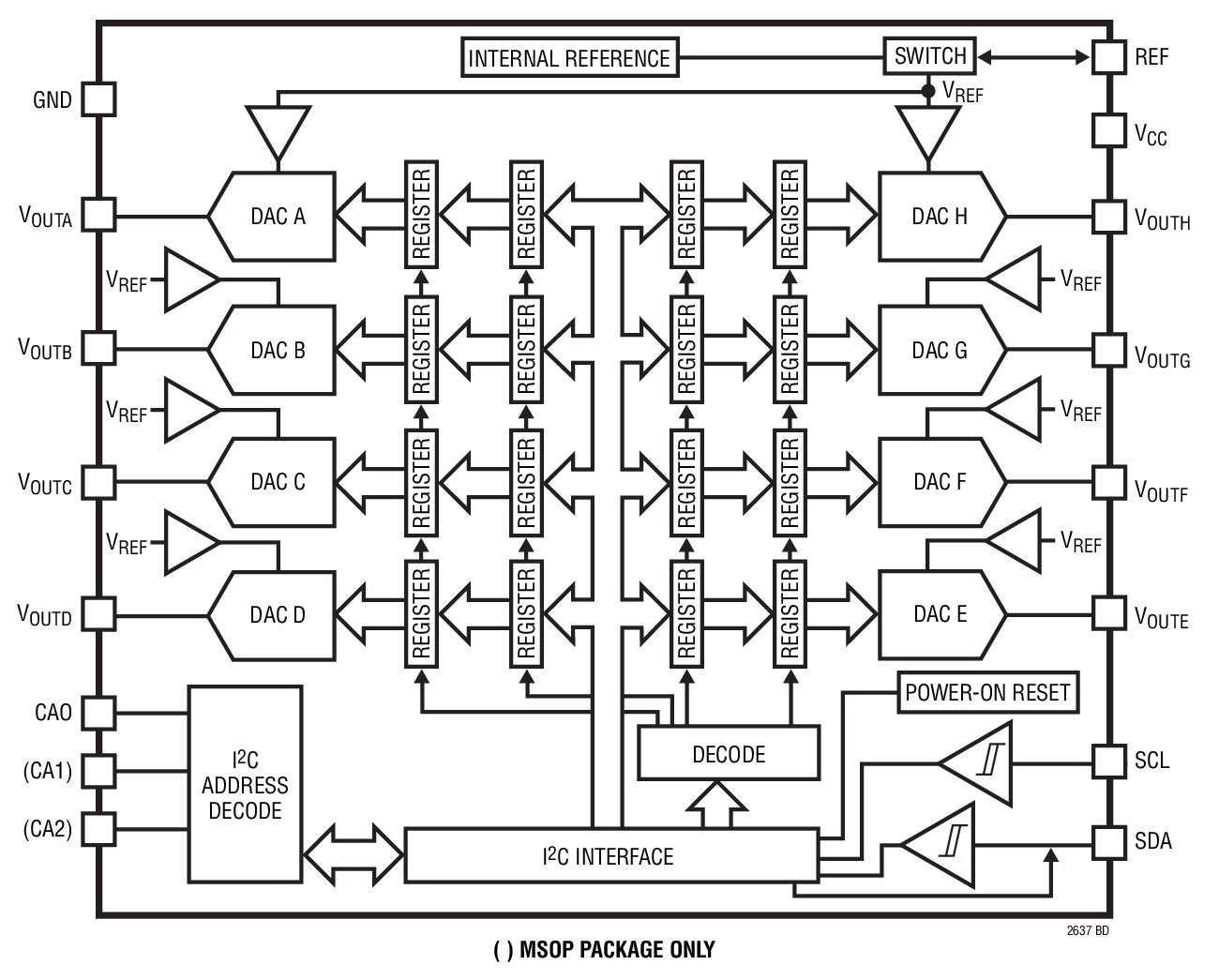

LTC2637-12典型应用图例一

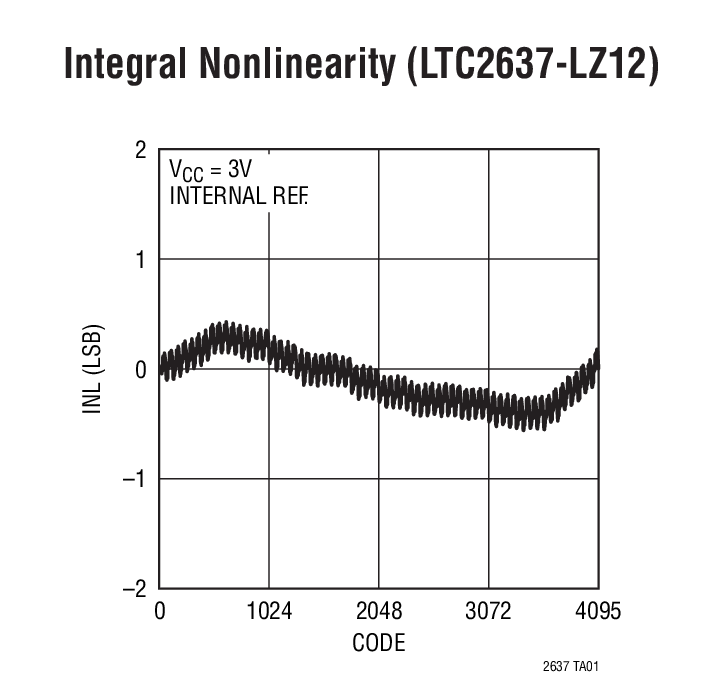

LTC2637-12典型应用图例二
LTC2637-12 - 封装图解:
LTC2637-12封装图解一

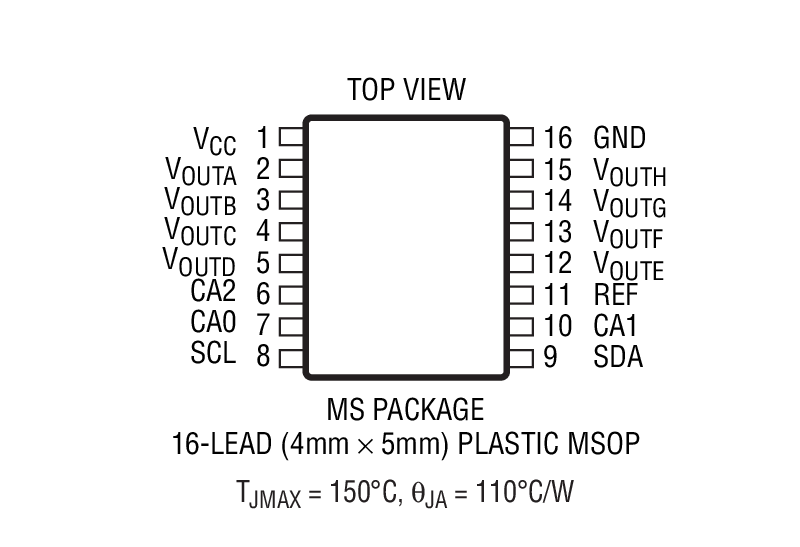

LTC2637-12封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2637-12介绍
LTC2637-12 - LTC2637-12是具 10ppm/°C 基准的 8 通道、12 位、I2C Vout DAC

LTC2637-12是Linear公司的一款电压输出 DAC产品,LTC2637-12是具 10ppm/°C 基准的 8 通道、12 位、I2C Vout DAC,本站介绍了LTC2637-12的封装应用图解、特点和优点、功能等,并给出了与LTC2637-12相关的凌力尔特元器件型号供参考。

LTC2637-12 - 具 10ppm/°C 基准的 8 通道、12 位、I2C Vout DAC

LTC2637-12 - 具 10ppm/°C 基准的 8 通道、12 位、I2C Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2637 是一个 8 通道 12 位、10 位和 8 位电压输出 DAC 系列,具有一个集成、高准确度、低漂移 10ppm/°C 基准,采用 14 引脚 DFN 和 16 引脚 MSOP 封装。它内置一个轨至轨输出缓冲器,并保证具有单调特性。LTC2637-L 具有一个 2.5V 的全标度输出,并采用 2.7V 至 5.5V 的单工作电源。LTC2637-H 具有一个 4.096V 全标度输出,并采用 4.5V 至 5.5V 的单电源工作。每个 DAC 也可以采用一个外部基准来运作,该外部基准负责将 DAC 全标度输出设定为外部基准电压。

这些 DAC 通过一个二线式 I2C 兼容型串行接口进行通信。LTC2637 工作于标准模式 (100kHz 时钟频率) 和快速模式 (400kHz 时钟频率)。LTC2637 内置了一个上电复位电路。提供了在上电之后于内部基准模式中复位至零标度或复位至中间标度、或于外部基准模式中复位至中间标度的选项。

特点
  • 集成精准基准: 2.5V 全标度 10ppm/°C (LTC2637-L) 4.096V 全标度 10ppm/°C (LTC2637-H)
  • 最大 INL 误差:2.5LSB (LTC2637-12)
  • 低噪声:0.75mVP-P (0.1Hz 至 200kHz)
  • 在 -40°C 至 125°C 的温度范围内保证单调特性
  • 可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2637-L)
  • DAC 之间的超低串扰 (<3nV•s)
  • 低功率:在 3V 电压条件下每个 DAC 的消耗电流为 100μA (LTC2637-L)
  • 上电复位至零标度 / 中间标度
  • 双缓冲数据锁存器
  • 纤巧型 14 引脚 4mm x 3mm DFN 和 16 引脚 MSOP 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 光网络
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2637CDE-HMI10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-HMI10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-HMI12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-HMI12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-HMI8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-HMI8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CDE-HMX10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-HMX10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-HMX12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-HMX12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-HMX8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-HMX8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CDE-HZ10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-HZ10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-HZ12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-HZ12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-HZ8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-HZ8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CDE-LMI10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-LMI10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-LMI12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-LMI12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-LMI8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-LMI8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CDE-LMX10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-LMX10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-LMX12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-LMX12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-LMX8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-LMX8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CDE-LZ10#PBF 4x3 DFN-14 C $6.76 $4.73
    LTC2637CDE-LZ10#TRPBF 4x3 DFN-14 C $4.79
    LTC2637CDE-LZ12#PBF 4x3 DFN-14 C $11.63 $8.14
    LTC2637CDE-LZ12#TRPBF 4x3 DFN-14 C $8.20
    LTC2637CDE-LZ8#PBF 4x3 DFN-14 C $4.27 $2.99
    LTC2637CDE-LZ8#TRPBF 4x3 DFN-14 C $3.05
    LTC2637CMS-HMI10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-HMI10#TRPBF MS-16 C $4.79
    LTC2637CMS-HMI12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-HMI12#TRPBF MS-16 C $8.20
    LTC2637CMS-HMI8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-HMI8#TRPBF MS-16 C $3.05
    LTC2637CMS-HMX10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-HMX10#TRPBF MS-16 C $4.79
    LTC2637CMS-HMX12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-HMX12#TRPBF MS-16 C $8.20
    LTC2637CMS-HMX8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-HMX8#TRPBF MS-16 C $3.05
    LTC2637CMS-HZ10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-HZ10#TRPBF MS-16 C $4.79
    LTC2637CMS-HZ12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-HZ12#TRPBF MS-16 C $8.20
    LTC2637CMS-HZ8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-HZ8#TRPBF MS-16 C $3.05
    LTC2637CMS-LMI10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-LMI10#TRPBF MS-16 C $4.79
    LTC2637CMS-LMI12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-LMI12#TRPBF MS-16 C $8.20
    LTC2637CMS-LMI8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-LMI8#TRPBF MS-16 C $3.05
    LTC2637CMS-LMX10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-LMX10#TRPBF MS-16 C $4.79
    LTC2637CMS-LMX12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-LMX12#TRPBF MS-16 C $8.20
    LTC2637CMS-LMX8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-LMX8#TRPBF MS-16 C $3.05
    LTC2637CMS-LZ10#PBF MS-16 C $6.76 $4.73
    LTC2637CMS-LZ10#TRPBF MS-16 C $4.79
    LTC2637CMS-LZ12#PBF MS-16 C $11.63 $8.14
    LTC2637CMS-LZ12#TRPBF MS-16 C $8.20
    LTC2637CMS-LZ8#PBF MS-16 C $4.27 $2.99
    LTC2637CMS-LZ8#TRPBF MS-16 C $3.05
    LTC2637HDE-HMI10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-HMI10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-HMI12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-HMI12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-HMI8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-HMI8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HDE-HMX10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-HMX10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-HMX12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-HMX12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-HMX8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-HMX8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HDE-HZ10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-HZ10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-HZ12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-HZ12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-HZ8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-HZ8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HDE-LMI10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-LMI10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-LMI12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-LMI12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-LMI8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-LMI8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HDE-LMX10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-LMX10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-LMX12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-LMX12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-LMX8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-LMX8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HDE-LZ10#PBF 4x3 DFN-14 H $8.18 $5.72
    LTC2637HDE-LZ10#TRPBF 4x3 DFN-14 H $5.78
    LTC2637HDE-LZ12#PBF 4x3 DFN-14 H $14.07 $9.85
    LTC2637HDE-LZ12#TRPBF 4x3 DFN-14 H $9.91
    LTC2637HDE-LZ8#PBF 4x3 DFN-14 H $5.17 $3.62
    LTC2637HDE-LZ8#TRPBF 4x3 DFN-14 H $3.68
    LTC2637HMS-HMI10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-HMI10#TRPBF MS-16 H $5.78
    LTC2637HMS-HMI12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-HMI12#TRPBF MS-16 H $9.91
    LTC2637HMS-HMI8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-HMI8#TRPBF MS-16 H $3.68
    LTC2637HMS-HMX10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-HMX10#TRPBF MS-16 H $5.78
    LTC2637HMS-HMX12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-HMX12#TRPBF MS-16 H $9.91
    LTC2637HMS-HMX8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-HMX8#TRPBF MS-16 H $3.68
    LTC2637HMS-HZ10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-HZ10#TRPBF MS-16 H $5.78
    LTC2637HMS-HZ12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-HZ12#TRPBF MS-16 H $9.91
    LTC2637HMS-HZ8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-HZ8#TRPBF MS-16 H $3.68
    LTC2637HMS-LMI10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-LMI10#TRPBF MS-16 H $5.78
    LTC2637HMS-LMI12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-LMI12#TRPBF MS-16 H $9.91
    LTC2637HMS-LMI8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-LMI8#TRPBF MS-16 H $3.68
    LTC2637HMS-LMX10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-LMX10#TRPBF MS-16 H $5.78
    LTC2637HMS-LMX12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-LMX12#TRPBF MS-16 H $9.91
    LTC2637HMS-LMX8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-LMX8#TRPBF MS-16 H $3.68
    LTC2637HMS-LZ10#PBF MS-16 H $8.18 $5.72
    LTC2637HMS-LZ10#TRPBF MS-16 H $5.78
    LTC2637HMS-LZ12#PBF MS-16 H $14.07 $9.85
    LTC2637HMS-LZ12#TRPBF MS-16 H $9.91
    LTC2637HMS-LZ8#PBF MS-16 H $5.17 $3.62
    LTC2637HMS-LZ8#TRPBF MS-16 H $3.68
    LTC2637IDE-HMI10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-HMI10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-HMI12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-HMI12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-HMI8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-HMI8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IDE-HMX10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-HMX10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-HMX12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-HMX12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-HMX8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-HMX8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IDE-HZ10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-HZ10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-HZ12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-HZ12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-HZ8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-HZ8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IDE-LMI10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-LMI10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-LMI12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-LMI12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-LMI8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-LMI8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IDE-LMX10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-LMX10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-LMX12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-LMX12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-LMX8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-LMX8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IDE-LZ10#PBF 4x3 DFN-14 I $7.43 $5.20
    LTC2637IDE-LZ10#TRPBF 4x3 DFN-14 I $5.26
    LTC2637IDE-LZ12#PBF 4x3 DFN-14 I $12.79 $8.95
    LTC2637IDE-LZ12#TRPBF 4x3 DFN-14 I $9.01
    LTC2637IDE-LZ8#PBF 4x3 DFN-14 I $4.70 $3.29
    LTC2637IDE-LZ8#TRPBF 4x3 DFN-14 I $3.35
    LTC2637IMS-HMI10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-HMI10#TRPBF MS-16 I $5.26
    LTC2637IMS-HMI12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-HMI12#TRPBF MS-16 I $9.01
    LTC2637IMS-HMI8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-HMI8#TRPBF MS-16 I $3.35
    LTC2637IMS-HMX10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-HMX10#TRPBF MS-16 I $5.26
    LTC2637IMS-HMX12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-HMX12#TRPBF MS-16 I $9.01
    LTC2637IMS-HMX8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-HMX8#TRPBF MS-16 I $3.35
    LTC2637IMS-HZ10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-HZ10#TRPBF MS-16 I $5.26
    LTC2637IMS-HZ12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-HZ12#TRPBF MS-16 I $9.01
    LTC2637IMS-HZ8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-HZ8#TRPBF MS-16 I $3.35
    LTC2637IMS-LMI10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-LMI10#TRPBF MS-16 I $5.26
    LTC2637IMS-LMI12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-LMI12#TRPBF MS-16 I $9.01
    LTC2637IMS-LMI8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-LMI8#TRPBF MS-16 I $3.35
    LTC2637IMS-LMX10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-LMX10#TRPBF MS-16 I $5.26
    LTC2637IMS-LMX12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-LMX12#TRPBF MS-16 I $9.01
    LTC2637IMS-LMX8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-LMX8#TRPBF MS-16 I $3.35
    LTC2637IMS-LZ10#PBF MS-16 I $7.43 $5.20
    LTC2637IMS-LZ10#TRPBF MS-16 I $5.26
    LTC2637IMS-LZ12#PBF MS-16 I $12.79 $8.95
    LTC2637IMS-LZ12#TRPBF MS-16 I $9.01
    LTC2637IMS-LZ8#PBF MS-16 I $4.70 $3.29
    LTC2637IMS-LZ8#TRPBF MS-16 I $3.35
    下面可能是您感兴趣的Linear Technology(凌力尔特)元器件
  • LTC2974 - 具准确输出电流测量功能的 4 通道 PMBus 电源系统管理器
  • LT3757 - 升压、反激式、SEPIC 和负输出控制器
  • LT1763 - 500mA、低噪声、LDO 微功率稳压器
  • LT4320 / LT4320-1 - 理想二极管桥控制器
  • LT1761 - 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
  • LT3083 - 可调 3A 单电阻器低压差线性稳压器
  • LTC6655 - 0.25ppm 噪声、低漂移、精准基准系列
  • LT6654 - 精准、宽电源范围、高输出驱动、低噪声基准
  • LTM4641 - 具高级输入和负载保护功能的 38V、10A DC/DC μModule 稳压器
  • LTC3115-1 - 40V、2A、同步降压-升压型 DC/DC 转换器
  • 下面可能是您感兴趣的Linear公司电压输出 DAC元器件
  • LT3746 - LT3746是具降压型控制器的 32 通道、20mA LED 驱动器
  • LTC1480 - LTC1480是3.3V Ultra-Low Power RS485 Transceiver
  • LTC2954-2 - LTC2954-2是具微处理器中断功能的按钮接通/关断控制器
  • LTC2338-18 - LTC2338-18是具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC
  • LT6015 - LT6015是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器
  • LT1054MJ8 - LT1054MJ8是具稳压器的开关电容器电压转换器
  • LTC2610 - LTC2610是采用 16 引脚 SSOP 封装的八通道 14 位轨至轨 DAC
  • LTC2174-12 - LTC2174-12是12 位、105Msps 低功率四通道 ADC
  • LTC2435-1 - LTC2435-1是具差分输入和差分基准的 20 位无延迟 ΔΣ ADC
  • LTC3882-1 - LTC3882-1是具数字电源系统管理功能的双路输出多相降压型 DC/DC 电压模式控制器
  • 节约时间成本,提高采购效率,Linear官网授权代理
    Linear|Linear公司|Linear凌力尔特公司授权国内代理商
    Linear公司产品现货专家,订购Linear公司产品不限最低起订量,Linear产品大陆现货即时发货,香港库存3-5天发货,海外库存7-10天发货
    寻找全球Linear代理商现货货源 - Linear公司(凌力尔特)电子元件在线订购
