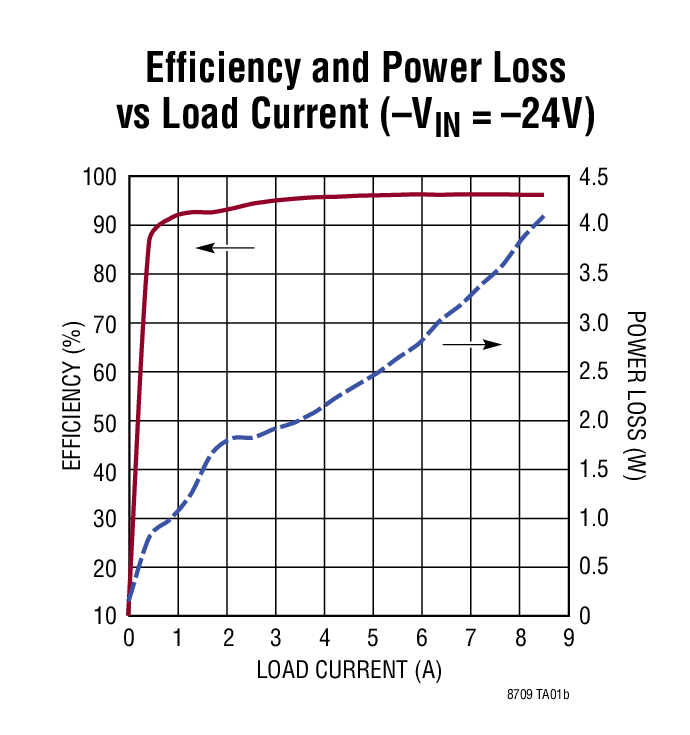

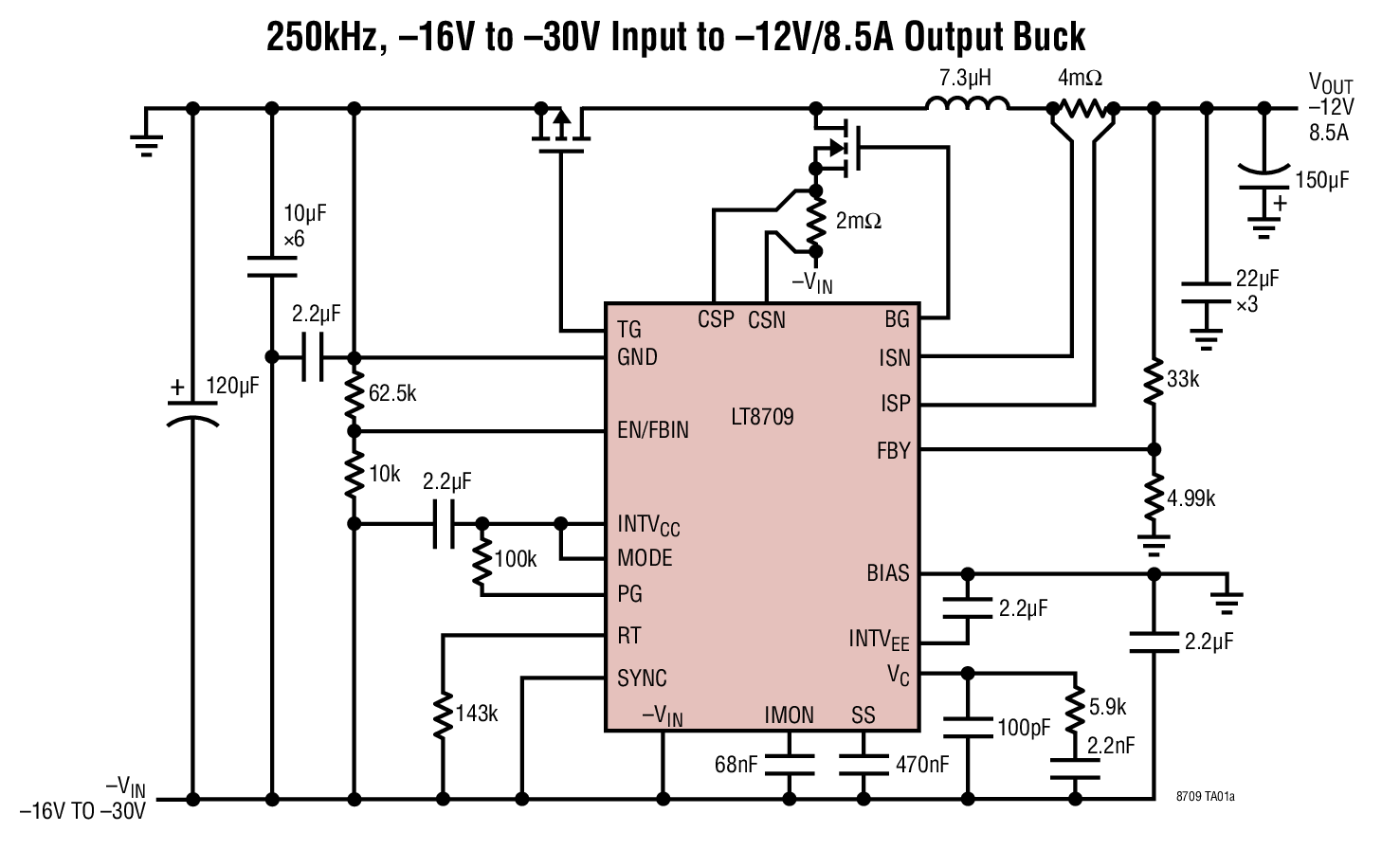

LT8709 - 典型应用图例：

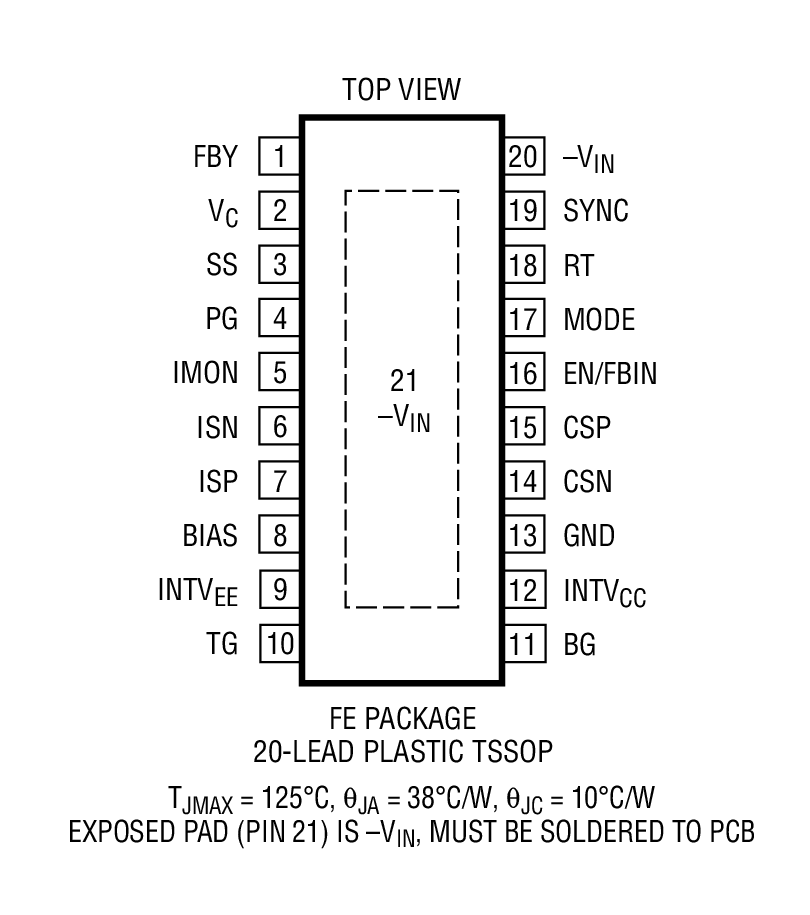

LT8709 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1474CMS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4162IUFD-L42M#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LTC2960HDC-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT1039ACSW16#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT3092EDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电流调节/管理
- LT1506IR#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2636CMS-HMI10#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2855HDE - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC7851EUHH - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT3062IMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2630ISC6-HZ12#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2634HMSE-HMX8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1495CS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1086CT-3.6#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3746EUHH#TRPBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT6109AIMS-2#TRPBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- LTC3307AEV#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1118CS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3805IMSE-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1508IN - 集成电路（IC） > 电源管理（PMIC） > PFC（功率因数校正）
LT8709 - LT8709是负输入同步多拓扑 DC/DC 控制器
LT8709是LINEAR凌力尔特公司的一款负输出稳压器产品，LT8709是LT8709是负输入同步多拓扑 DC/DC 控制器，本站介绍了LT8709的封装应用图解、特点和优点、功能等，并给出了与LT8709相关的LINEAR元器件型号供参考。
LT8709 - LT8709是负输入同步多拓扑 DC/DC 控制器 - 负输出稳压器 - 电源管理 - 凌力尔特
LT8709 - 负输入同步多拓扑 DC/DC 控制器
LT8709 - 负输入同步多拓扑 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LT8709 是一款具轨至轨输出电流监视器和控制功能的同步 PWM 控制器，其适用于 “负至负”或 “负至正” DC/DC 转换。LT8709 非常适合于众多的局部电源设计。该器件可容易地在具有负输入电压的降压、升压、降压-升压和负输出拓扑中进行配置。
此外，LT8709 的轨至轨输出电流检测还允许器件在诸如电池或电容器充电等电流限制应用中进行配置。PG 引脚用于电源良好指示。
LT8709 的开关频率范围可设定在 100kHz 至 750kHz 之间。该器件可在内部定时于一个由连接在 RT 引脚和 –VIN 引脚之间的电阻器设定的频率上，或者也可以使之同步至一个外部时钟。
另外，LT8709 还具有创新的 EN / FBIN 引脚电路，其可接受缓慢变化的输入信号并提供一种可调欠压闭锁功能。该引脚还可作输入电压调节以避免使一个高阻抗输入电源出现电压骤降的情况。集成了诸如频率折返、热停机和软起动等其他功能电路。LT8709 采用 20 引脚 TSSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT8709EFE#PBF | TSSOP-20 | E | $5.22 | $3.65 |
| LT8709EFE#TRPBF | TSSOP-20 | E | $3.71 | |
| LT8709IFE#PBF | TSSOP-20 | I | $5.97 | $4.18 |
| LT8709IFE#TRPBF | TSSOP-20 | I | $4.24 |
