当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1710
LTC1710技术文档下载：
LTC1710技术文档产品手册下载
LTC1710 - 典型应用图例：

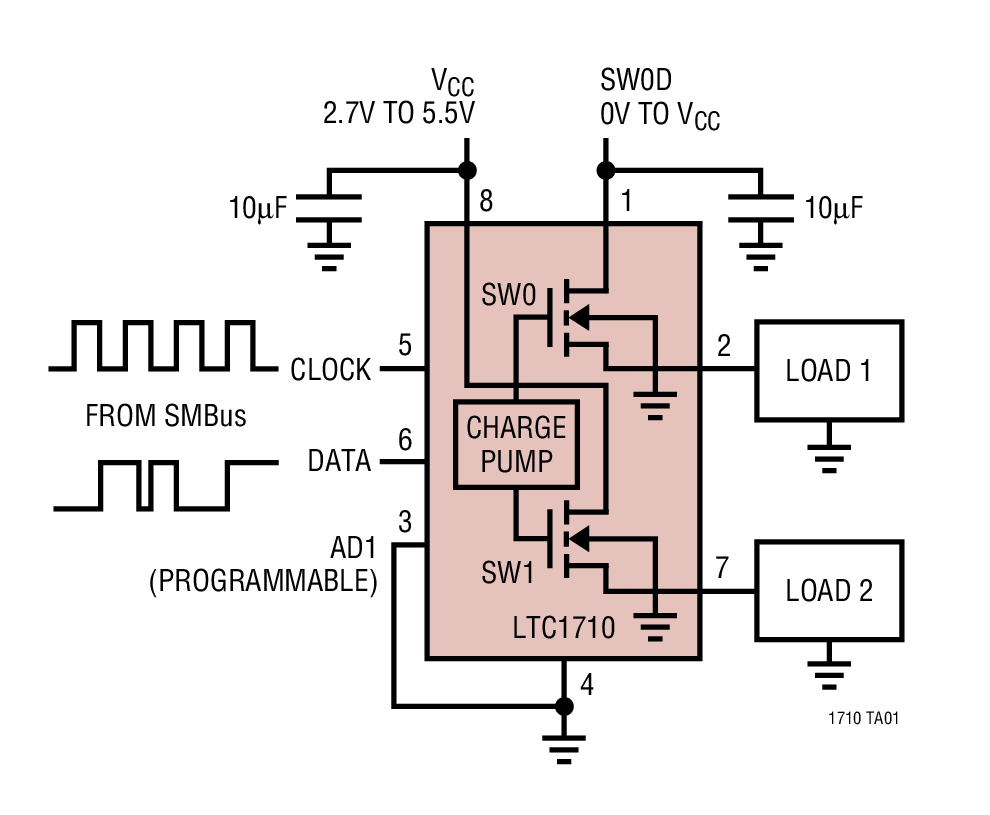

LTC1710典型应用图例一

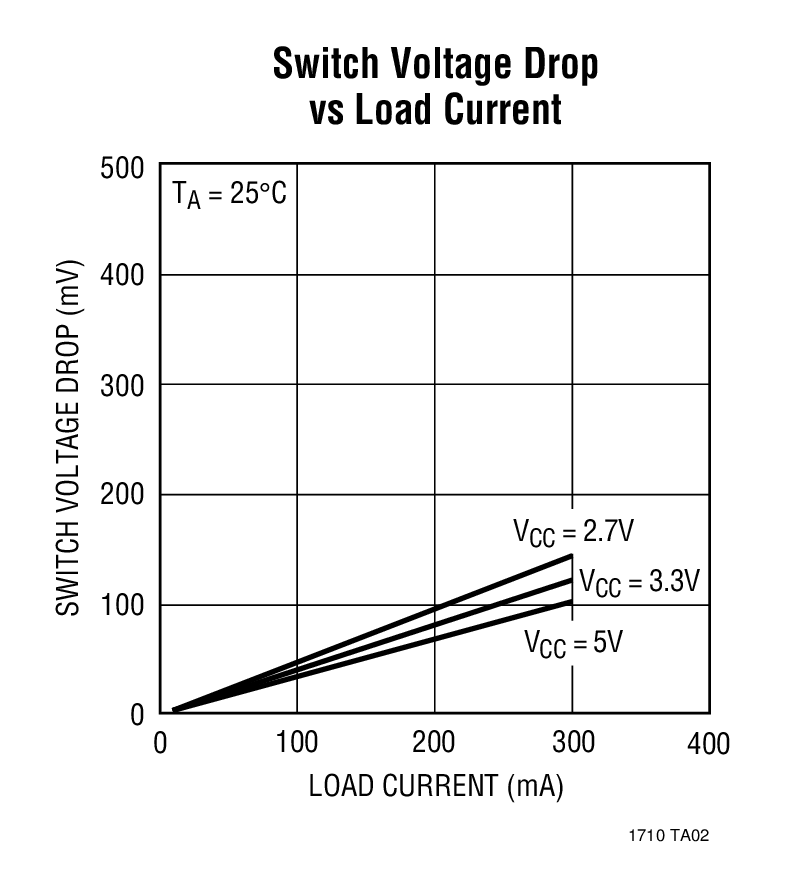

LTC1710典型应用图例二
LTC1710 - 封装图解：

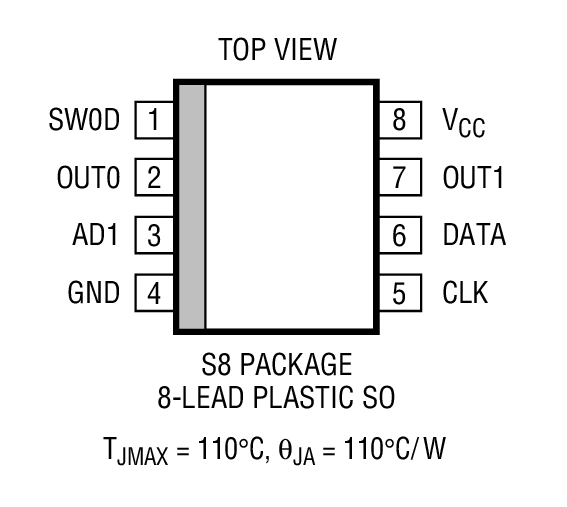

LTC1710封装图解一

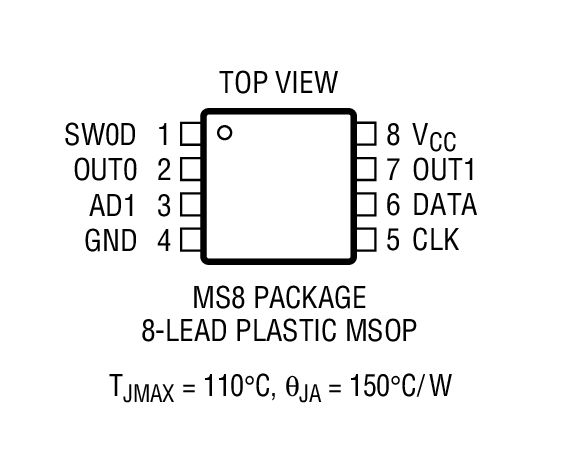

LTC1710封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1710介绍

LTC1710 - LTC1710是SMBus Dual High Side Switch

LTC1710是LINEAR凌力尔特公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1710是LTC1710是SMBus Dual High Side Switch，本站介绍了LTC1710的封装应用图解、特点和优点、功能等，并给出了与LTC1710相关的LINEAR元器件型号供参考。

LTC1710 - LTC1710是SMBus Dual High Side Switch - 高压侧开关和 MOSFET 驱动器 - 监视、控制和保护 - 凌力尔特

LTC1710 - SMBus Dual High Side Switch

LTC1710 - SMBus Dual High Side Switch - Linear Technology（凌力尔特）

功能描述
The LTC1710 SMBus dual switch has two built-in 0.4Ohms/300mA switches that are controlled by a 2-wire SMBus interface. With a low standby current of 14µA (3.3V), the LTC1710 operates over an input voltage range of 2.7V to 5.5V while maintaining the SMBus specified 0.6V VIL and 1.4V VIH input thresholds. Using the 2-wire interface, CLK and DATA, the LTC1710 follows SMBus’s Send Byte Protocol to independently control the two 0.4Ohms internal N-channel power switches, which are fully enhanced by onboard charge pumps. The LTC1710 has one three-state programmable address pin that allows three different addresses for a total of six available switches on the same bus. The LTC1710 also features a separate user-controlled drain supply (SW0D) to Switch 0 so that it can be used to control SMBus peripherials using a different power supply.
特点
  • Two 0.4Ohms/300mA N-Channel Switches
  • Available in MS8 and SO-8 Packages
  • SMBus and I²C Compatible
  • 0.6V VIL and 1.4V VIH for DATA and CLK
  • Low Standby Current: 14µA
  • Separate Drain Connection to SW0
  • Three Addresses from One Three-State Address Pin
  • Independent Control of Up to Six Switches
  • Built-In Power-On Reset Timer
  • Built-In Undervoltage Lockout
    • 应用
  • Handheld Computer Power Management
  • Computer Peripheral Control
  • Laptop Computer Power Plane Switching
  • Portable Equipment Power Control
  • Industrial Control Systems
  • ACPI SMBus Interface
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1710CMS8 MS-8 C $3.50 $3.00
    LTC1710CMS8#PBF MS-8 C $3.50 $3.00
    LTC1710CMS8#TR MS-8 C $3.06
    LTC1710CMS8#TRPBF MS-8 C $3.06
    LTC1710CS8 SO-8 C $3.25 $2.75
    LTC1710CS8#PBF SO-8 C $3.25 $2.75
    LTC1710CS8#TR SO-8 C $2.81
    LTC1710CS8#TRPBF SO-8 C $2.81
    LTC1710IS8 SO-8 I $3.85 $3.30
    LTC1710IS8#PBF SO-8 I $3.85 $3.30
    LTC1710IS8#TR SO-8 I $3.36
    LTC1710IS8#TRPBF SO-8 I $3.36
