当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2460
LTC2460技术文档下载:
LTC2460技术文档产品手册下载
LTC2460 - 典型应用图例:

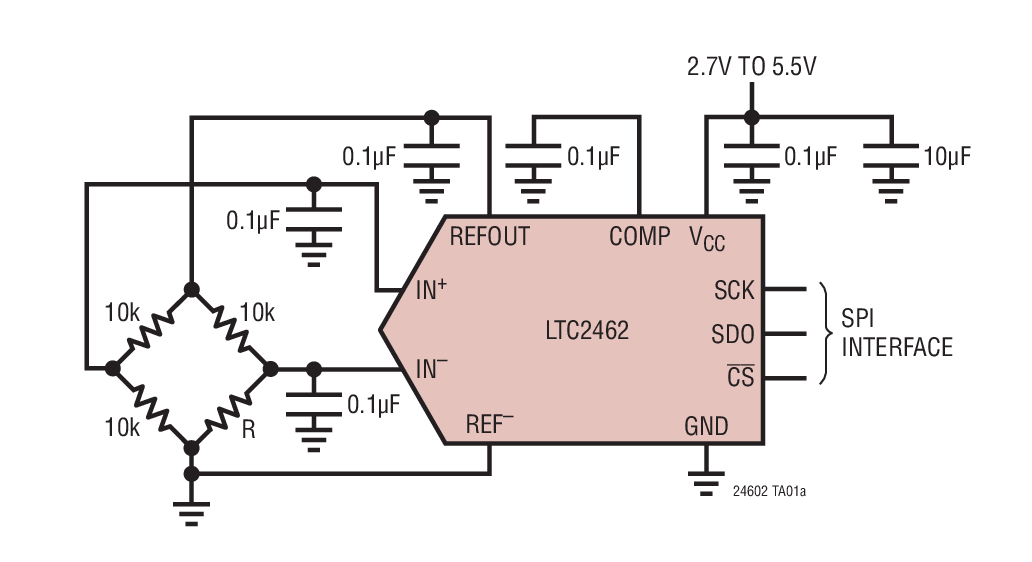

LTC2460典型应用图例一

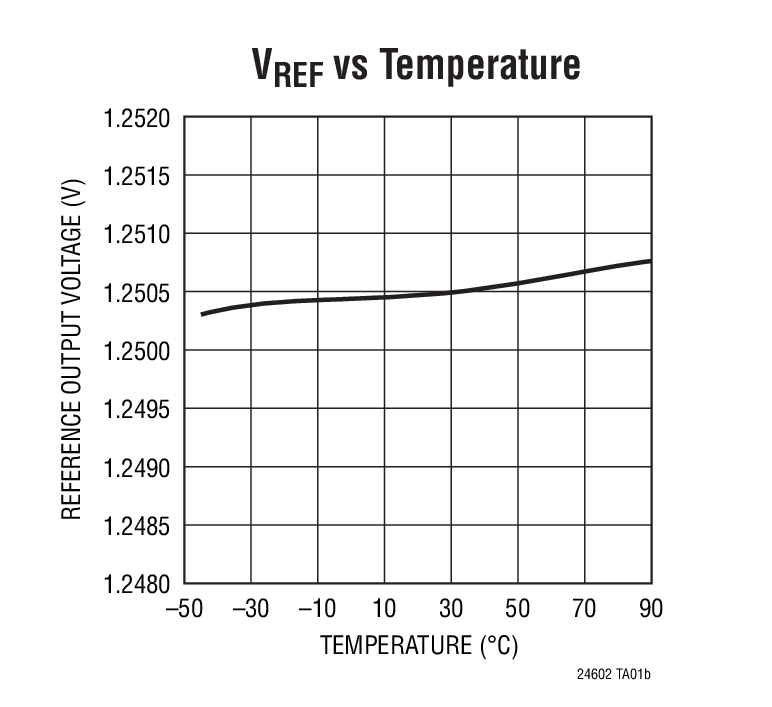

LTC2460典型应用图例二
LTC2460 - 封装图解:

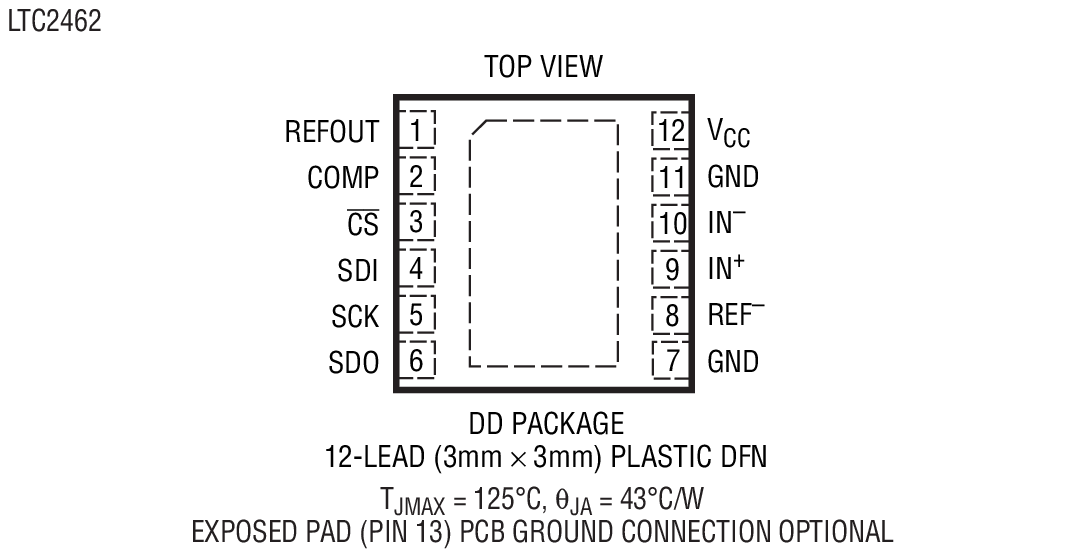

LTC2460封装图解一

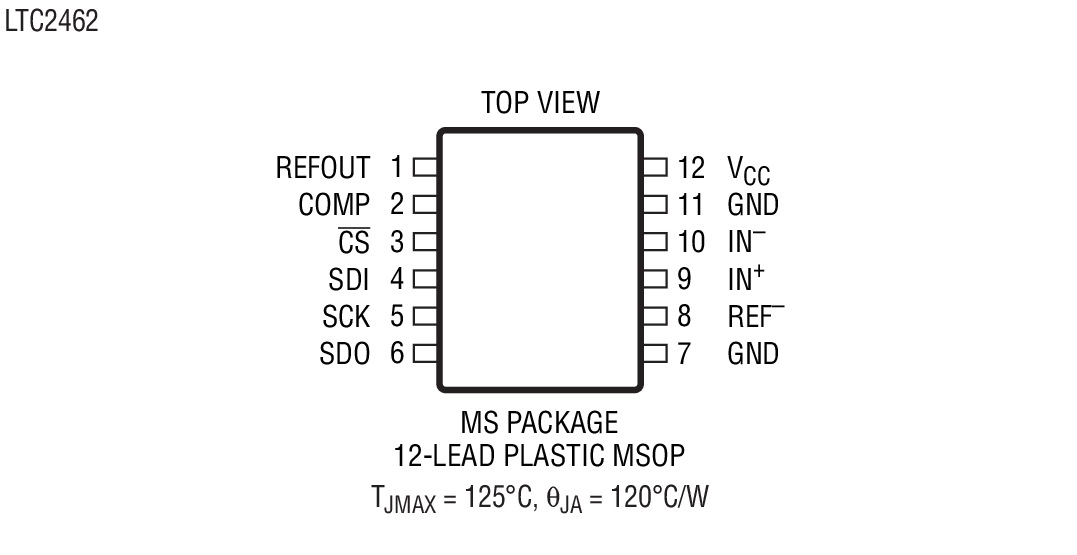

LTC2460封装图解二

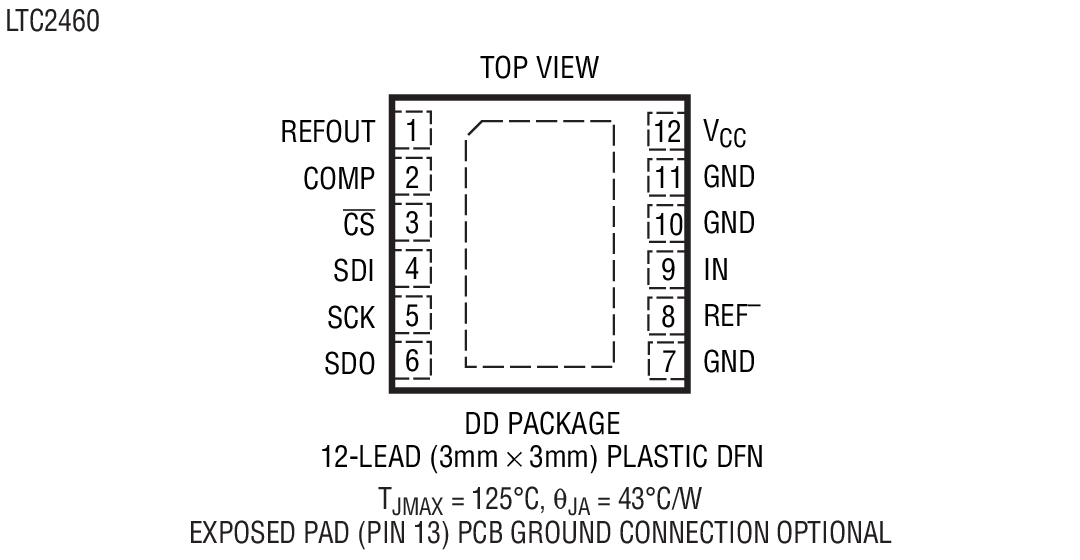

LTC2460封装图解三

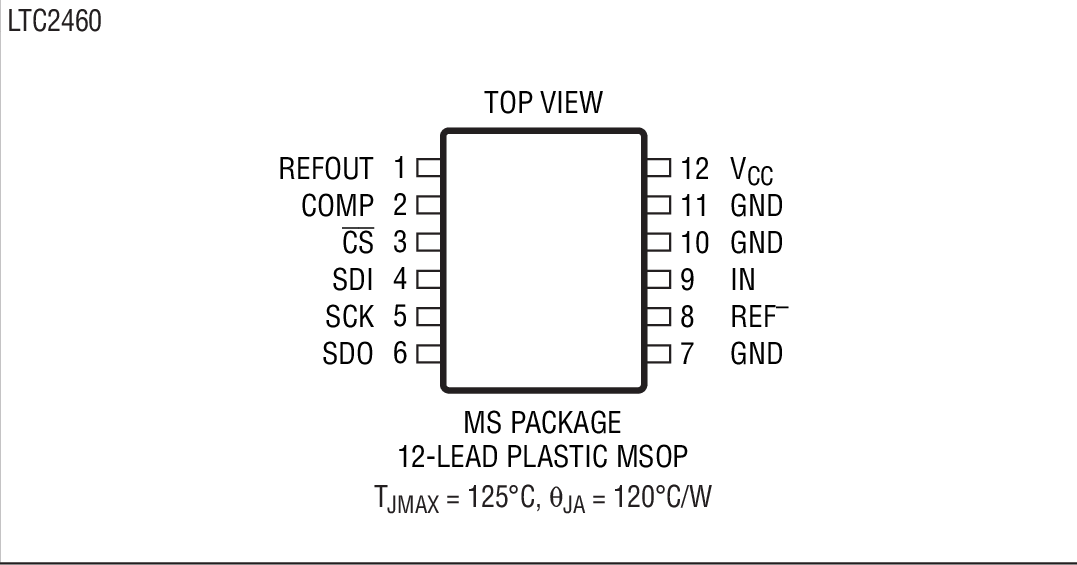

LTC2460封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2460介绍
LTC2460 - LTC2460是具10ppm/oC 最大值精准基准的超纤巧型 16 位 ΔΣ ADC

LTC2460是Linear公司的一款无延迟增量累加 ADC产品,LTC2460是具10ppm/oC 最大值精准基准的超纤巧型 16 位 ΔΣ ADC,本站介绍了LTC2460的封装应用图解、特点和优点、功能等,并给出了与LTC2460相关的凌力尔特元器件型号供参考。

LTC2460 - 具10ppm/oC 最大值精准基准的超纤巧型 16 位 ΔΣ ADC

LTC2460 - 具10ppm/oC 最大值精准基准的超纤巧型 16 位 ΔΣ ADC - Linear Technology(凌力尔特)

功能描述

LTC2460 / LTC2462 是超纤巧型 16 位模数转换器,具有一个集成的精准基准。它们采用 2.7V 至 5.5V 单电源,并通过一个 SPI 接口进行通信。LTC2460 是单端器件,具有一个 0V 至 VREF 的输入范围,而 LTC2462 是差分器件,具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准,具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器,并执行无延迟的转换操作,旨在满足多工应用的需要。LTC2460 / LTC2462 包括一个专有的输入采样电路,与采用传统的 ΔΣ 转换器相比,该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后,LTC2460 / LTC2462 将自动对转换器进行断电操作,而且也可通过配置来使基准断电。当 ADC 和基准均断电时,电源电流将减小至 200nA。

LTC2460 / LTC2462 能够以每秒 60 次转换的速率执行采样操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法,从而在整个时间和工作温度范围内确保了准确度。


特点
  • 16 位分辨率,无漏失码
  • 内部基准,高准确度 10ppm/ºC (最大值)
  • 单端 (LTC2460) 或差分 (LTC2462)
  • 2LSB 偏移误差
  • 0.01% 增益误差
  • 转换速率为每秒 60 次
  • 对于多工应用可在单转换稳定
  • 具自动停机功能的单周期操作
  • 1.5mA 电源电流
  • 2μA (最大值) 睡眠模式电流
  • 内部振荡器 —— 无需外部元件
  • SPI 接口
  • 超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装
  • 应用
  • 系统监控
  • 环境监控
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2460CDD#PBF 3x3 DFN-12 C $2.36 $1.65
    LTC2460CDD#TRPBF 3x3 DFN-12 C $1.71
    LTC2460CMS#PBF MS-12 C $2.36 $1.65
    LTC2460CMS#TRPBF MS-12 C $1.71
    LTC2460IDD#PBF 3x3 DFN-12 I $2.71 $1.90
    LTC2460IDD#TRPBF 3x3 DFN-12 I $1.96
    LTC2460IMS#PBF MS-12 I $2.71 $1.90
    LTC2460IMS#TRPBF MS-12 I $1.96
