LTC6802-1 - 多节电池的电池组监视器

LTC6802-1 - 多节电池的电池组监视器 - Linear Technology（凌力尔特）

功能描述

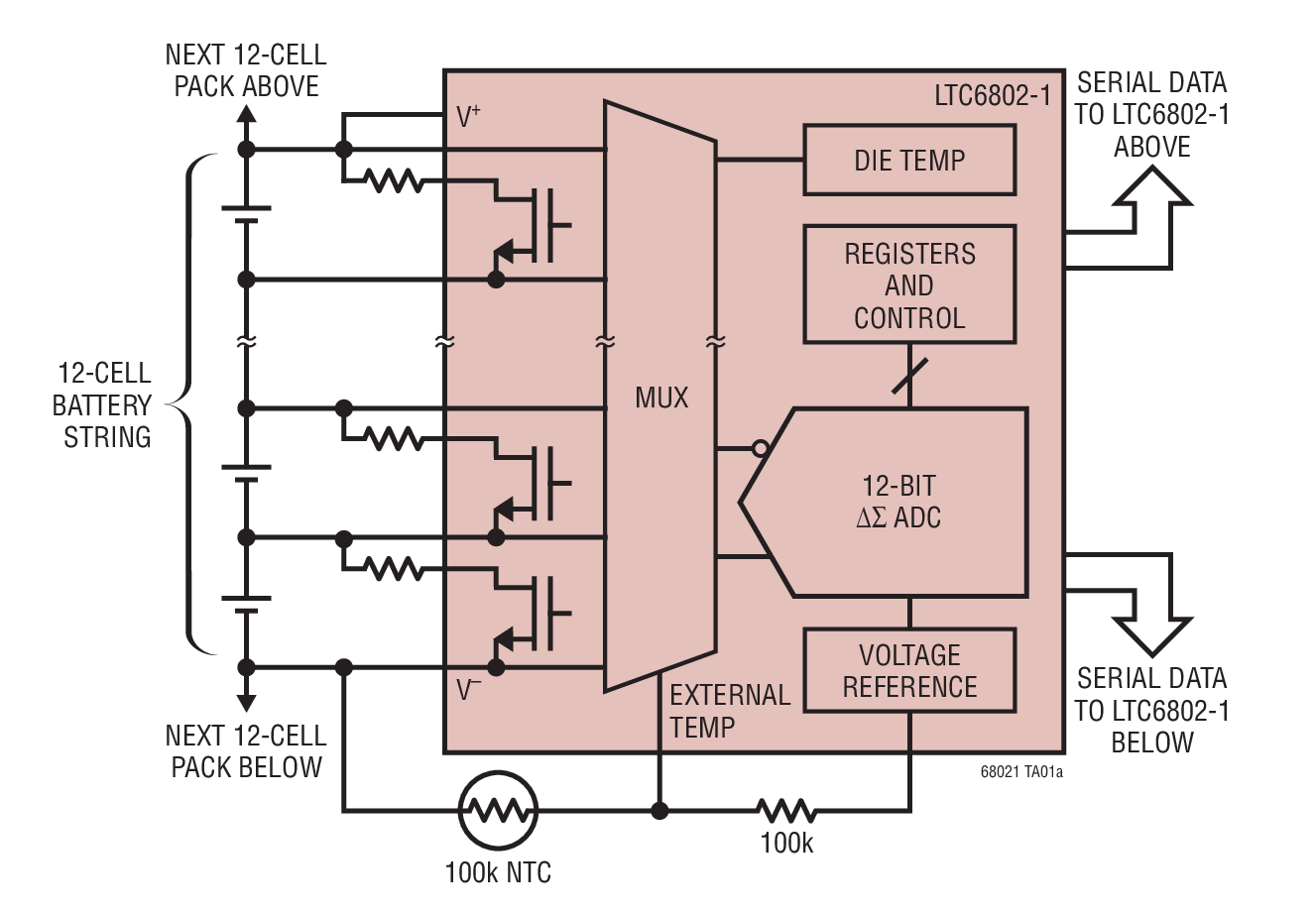

LTC6802-1 是一款完整的电池监视 IC，它内置一个 12 位 ADC、一个精准电压基准、一个高电压输入多工器和一个串行接口。每个 LTC6802-1 能够在输入共模电压高达 60V 的情况下测量多达 12 个串接电池的电压。而且，可把多个 LTC6802-1 器件串联起来以监视长串串接电池中每节电池的电压。而且，通过运用一个独特的电平移位串行接口，能够把多个器件以菊链式连接起来，无需使用光耦合器或光隔离器。

当把多个 LTC6802-1 器件串联起来时，它们就能够同时运作，从而使电池组中所有电池的电压测量都能在 13ms 内完成。

为了最大限度地降低功率，LTC6802-1 提供了一种测量模式，旨在简单监视每节电池的过压和欠压条件。另外，该器件还提供了一种待机模式。

每个电池输入均具有一个相关联的 MOSFET 开关，用于对过充电电池进行放电。

对于要求可单独寻址的串行通信的大电池组应用，请参考 LTC6802-2。

特点

点击这里以索取更多的信息

点击这里以获取产品概述

可测量多达 12 个串联锂离子电池的电压 (最大值为 60V)

可堆叠式架构实现 > 1000V 的系统

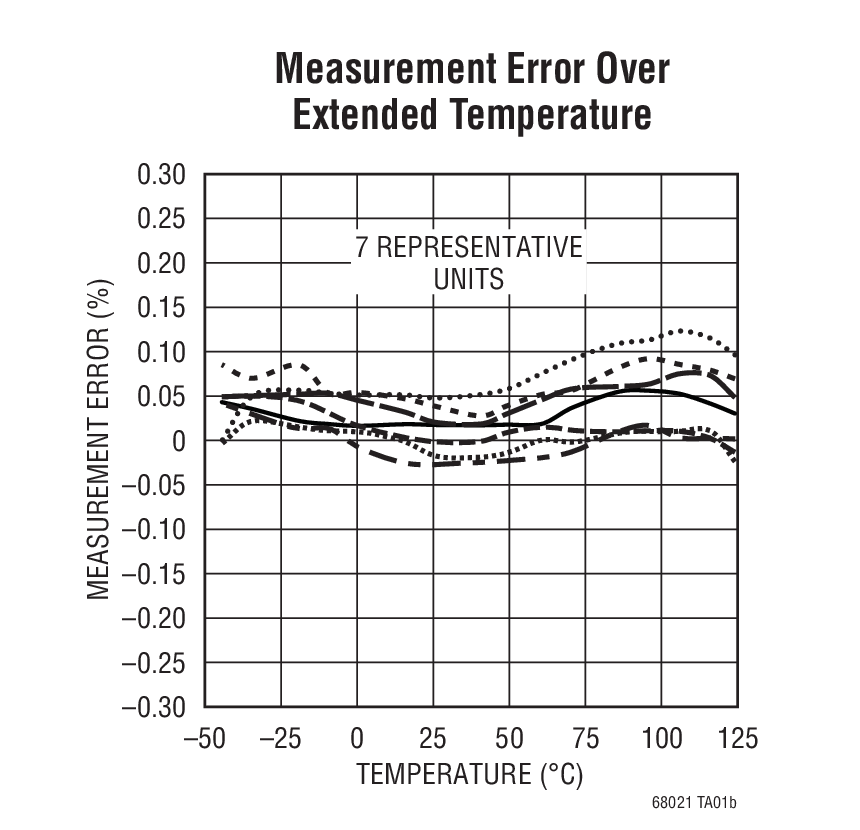

0.25% 的最大总测量误差

可在 13ms 完成一个系统中所有电池的测量

电量平衡：内置无源电量平衡开关提供片外无源电量平衡
