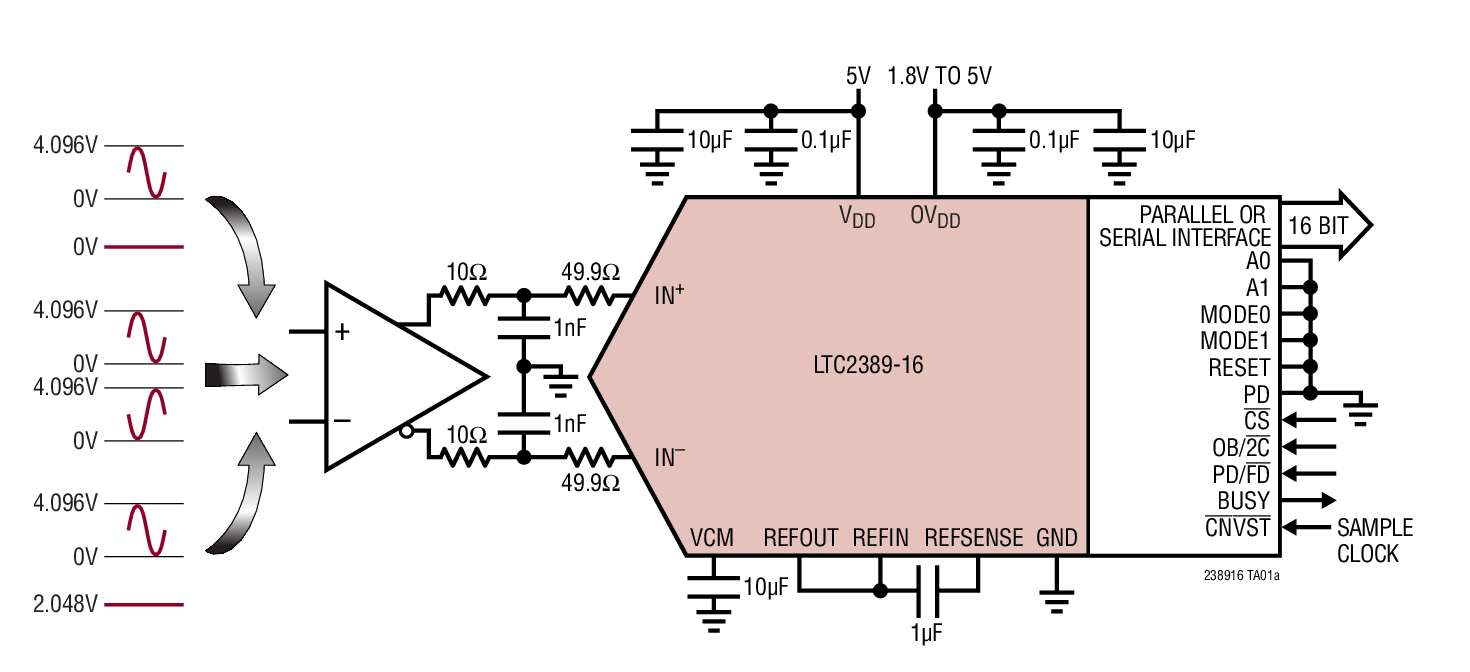

LTC2389-16 - 典型应用图例：

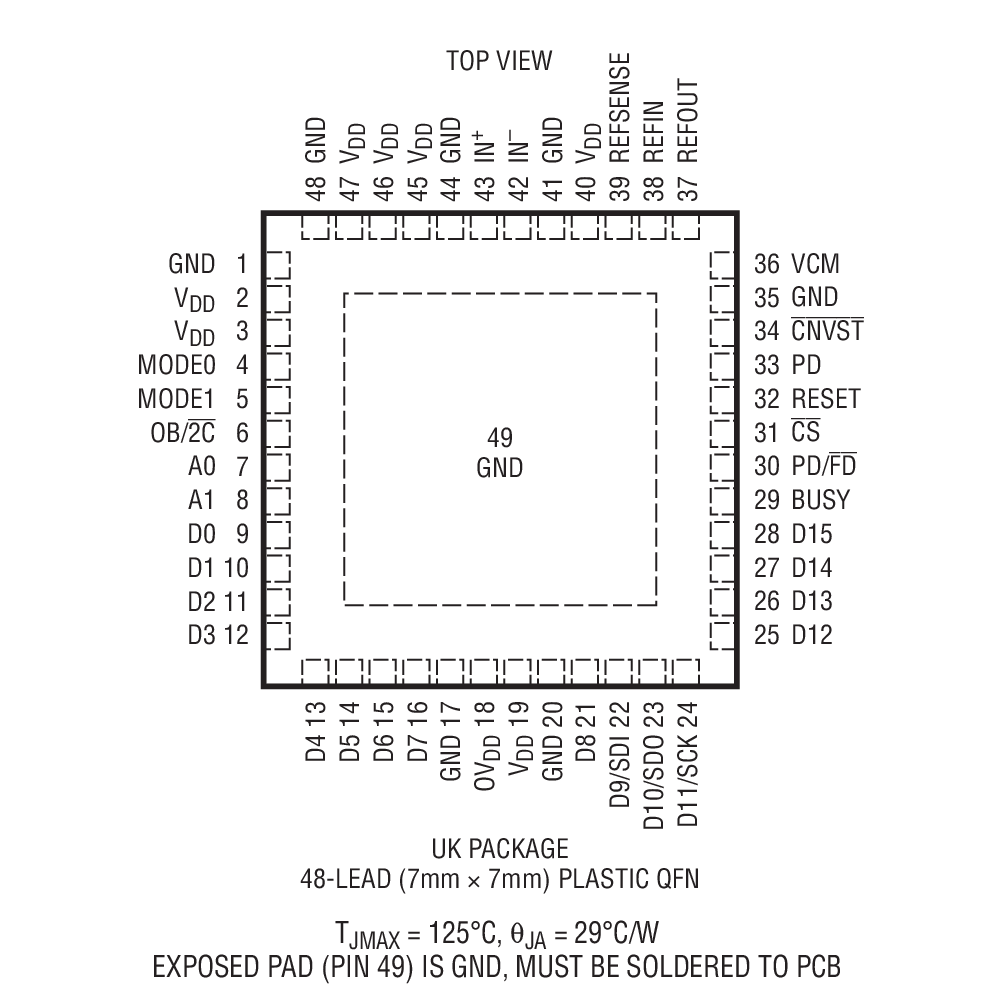

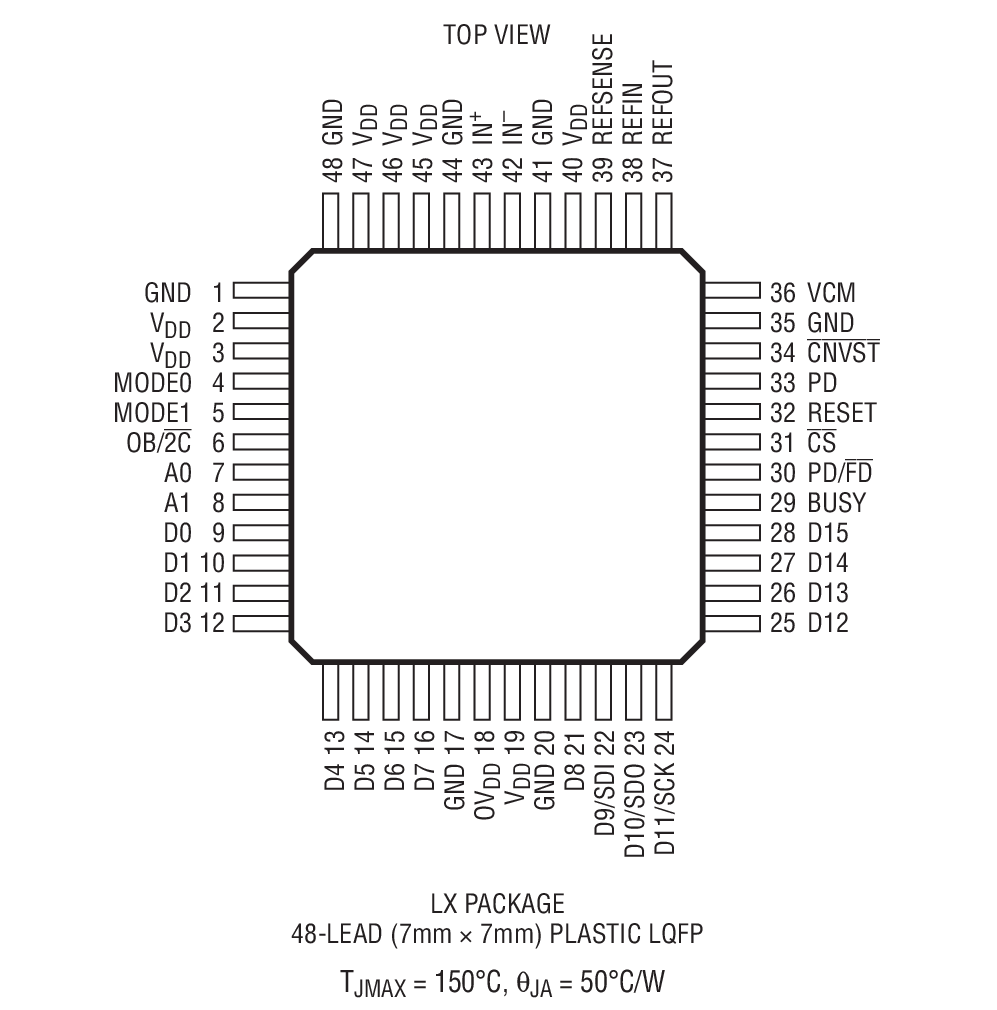

LTC2389-16 - 封装图解：

LTC2389-16 - LTC2389-16是具引脚可配置模拟输入范围和 96dB SNR 的 16 位、2.5Msps SAR ADC

LTC2389-16是Linear公司的一款通用型 SAR ADC产品，LTC2389-16是具引脚可配置模拟输入范围和 96dB SNR 的 16 位、2.5Msps SAR ADC，本站介绍了LTC2389-16的封装应用图解、特点和优点、功能等，并给出了与LTC2389-16相关的凌力尔特元器件型号供参考。

LTC2389-16 - 具引脚可配置模拟输入范围和 96dB SNR 的 16 位、2.5Msps SAR ADC

LTC2389-16 - 具引脚可配置模拟输入范围和 96dB SNR 的 16 位、2.5Msps SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2389-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2389-16 采用单 5V 工作电源，支持可预先配置的全差分 (±4.096V)、伪差分单极 (0V 至 4.096V) 和伪差分双极 (±2.048V) 模拟输入范围，因而使其无需额外的电平转换或信号调节功能电路即可与多种信号链路格式相连接。LTC2389-16 实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96.0dB (全差分) / 93.5dB (伪差分) SNR (典型值)。

LTC2389-16 包括一个高精度内部 4.096V 基准，并具备 0.5% 的保证初始准确度和一个 ±20ppm/°C (最大值) 的温度系数、以及一个内部基准缓冲器。2.5Msps 的高吞吐速率和无周期延迟特性 (在并行接口模式中) 使 LTC2389-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2389-16 的功耗仅为 162.5mW (在 2.5Msps)，并提供了打盹和睡眠断电模式，旨在进一步减低待用期间的功耗。

特点

2.5Msps 吞吐速率

±1LSB INL (最大值)

保证 16 位，无漏失码

可通过引脚配置的模拟输入范围： ±4.096V 全差分 0V 至 4.096V 伪差分单极 ±2.048V 伪差分双极

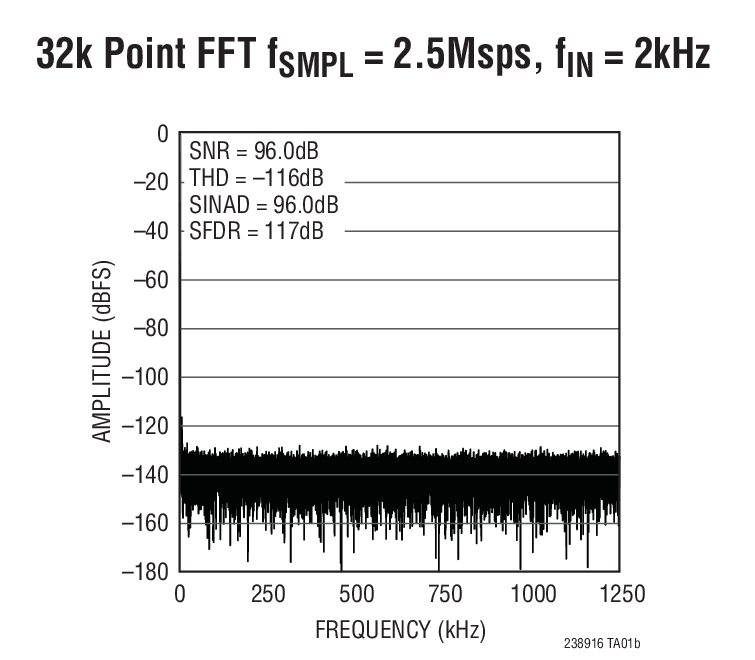

在 fIN = 2kHz 时的 96.0dB (全差分) / 93.5dB (伪差分) SNR (典型值)

在 fIN = 2kHz 时的 -116dB (全差分) / -112dB (伪差分) THD (典型值)

保证运作至 125°C

单 5V 电源

内部 20ppm/°C (最大值) 基准

内部基准缓冲器

162.5mW 功耗 (在 2.5Msps)

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

并行和串行 I/O 接口

48 引脚 7mm x 7mm LQFP 封装和 QFN 封装

应用

医疗成像

高速、宽动态范围数据采集

工业过程控制

仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2389CLX-16#PBF	7x7 LQFP-48	C	$43.30	$30.31
LTC2389CUK-16#PBF	7x7 QFN-48	C	$43.30	$30.31
LTC2389CUK-16#TRPBF	7x7 QFN-48	C		$30.37
LTC2389HLX-16#PBF	7x7 LQFP-48	H	$57.26	$40.08
LTC2389ILX-16#PBF	7x7 LQFP-48	I	$49.80	$34.86
LTC2389IUK-16#PBF	7x7 QFN-48	I	$49.80	$34.86
LTC2389IUK-16#TRPBF	7x7 QFN-48	I		$34.92
