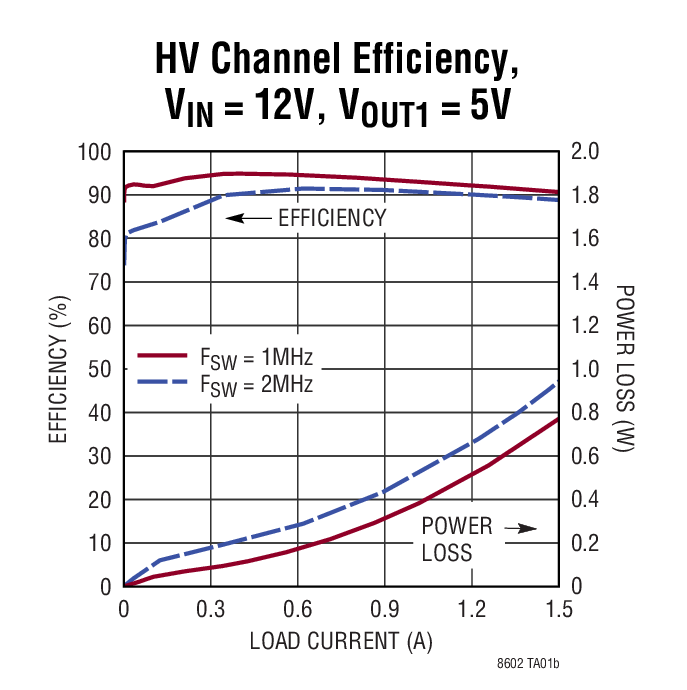

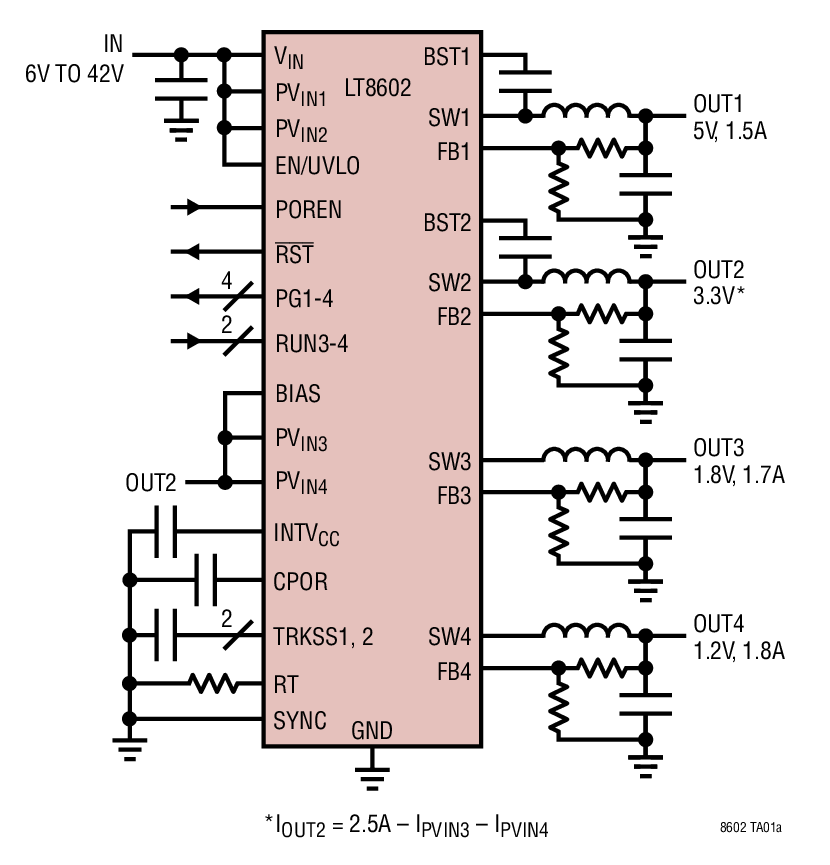

LT8602 - 典型应用图例：

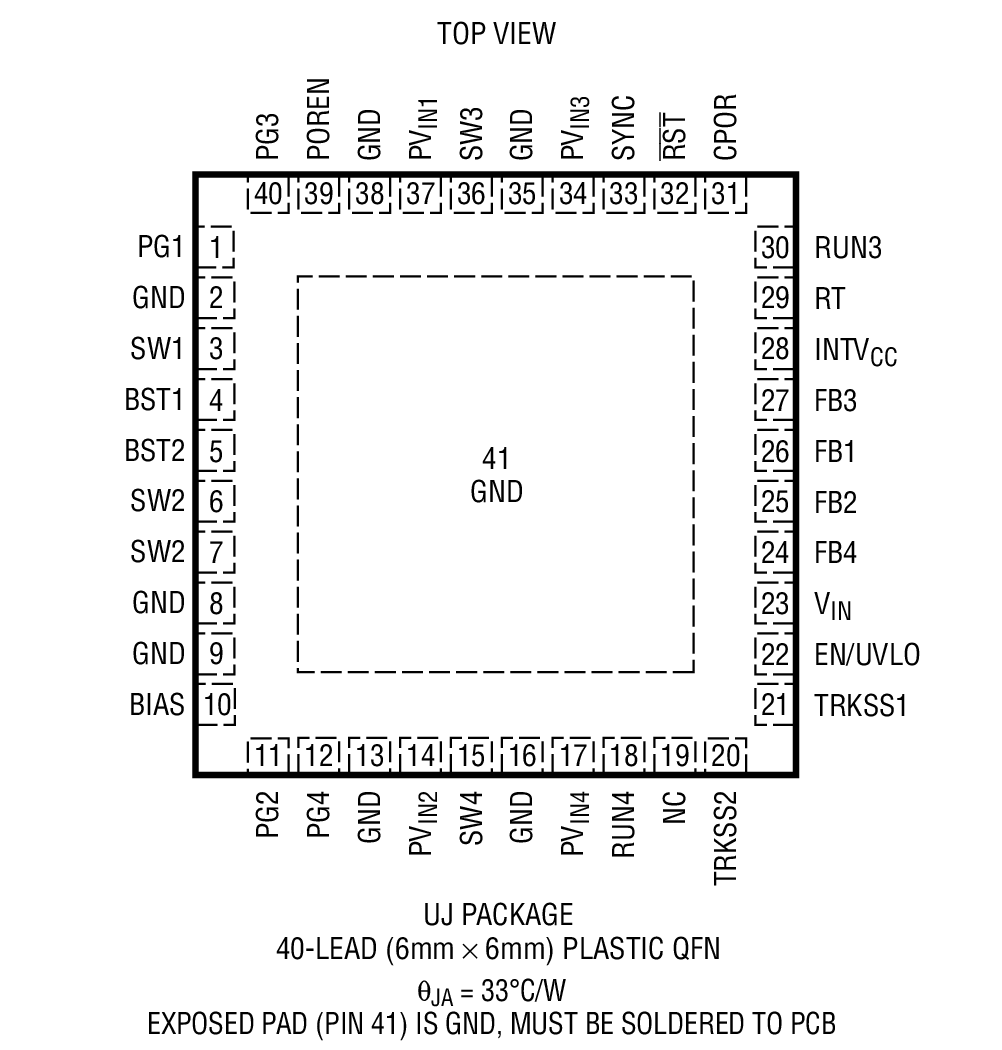

LT8602 - 封装图解：

LT8602 - LT8602是42V、四通道、单片式、同步降压型稳压器

LT8602是Linear公司的一款多输出降压产品，LT8602是42V、四通道、单片式、同步降压型稳压器，本站介绍了LT8602的封装应用图解、特点和优点、功能等，并给出了与LT8602相关的凌力尔特元器件型号供参考。

LT8602 - 42V、四通道、单片式、同步降压型稳压器

LT8602 - 42V、四通道、单片式、同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT8602 是一款具可编程上电复位功能的四通道、电流模式、单片式降压型开关稳压器。所有的稳压器均同步至单个振荡器，并具有一个 250kHz 至 2.2MHz 的可调频率范围。在轻负载条件下，LT8602 可针对微功率突发模式操作或脉冲跳跃操作进行配置。在下面的应用电路中，当所有 4 个稳压器都处于工作状态时，微功率操作产生的静态电流为 30μA。

高电压通道是同步降压型稳压器，其依靠一个 3V 至 42V 输入供电运作。输出电流高达 1.5A (OUT1) 和 2.5A (OUT2)。低电压通道采用一个 2.6V 至 5.5V 输入供电运作。内部同步电源开关可提供高效率和高达 1.8A 的输出电流。LT8602 采用了一个两相时钟，通道 1 和 3 的运作与通道 2 和 4 的运作异相 180°，从而减小了高电压 (HV) 和低电压 (LV) 输入端上的输入电流纹波。所有的通道皆具有逐周期电流限制，因而可提供针对短路输出的保护作用。热停机提供了额外的保护功能。

LT8602 采用 40 引脚 6mm x 6mm QFN 封装。

特点

灵活的电源系统可提供四个输出并具有一个宽输入范围两个高电压同步降压型稳压器： 3V 至 42V 输入电压范围输出电流高达 2.5A 和 1.5A

高效率：达 93%

两个低电压同步降压型稳压器： 2.6V 至 5.5V 输入电压范围输出电流高达 1.8A，效率为 94%

可利用电阻器进行编程和同步的 250kHz 至 2.2MHz 开关频率

低纹波突发模式 (Burst Mode) 操作： 30μA IQ (在 12VIN) 输出纹波 < 15mV

可编程上电复位

电源良好指示器

两相时钟降低了输入电流纹波

采用耐热性能增强型 40 引脚 QFN (6mm x 6mm) 封装
