LTC3111是15V、1.5A 同步降压-升压型 DC/DC 转换器

Linear（凌力尔特）| Linear产品型号搜索

LTC3111技术文档下载：

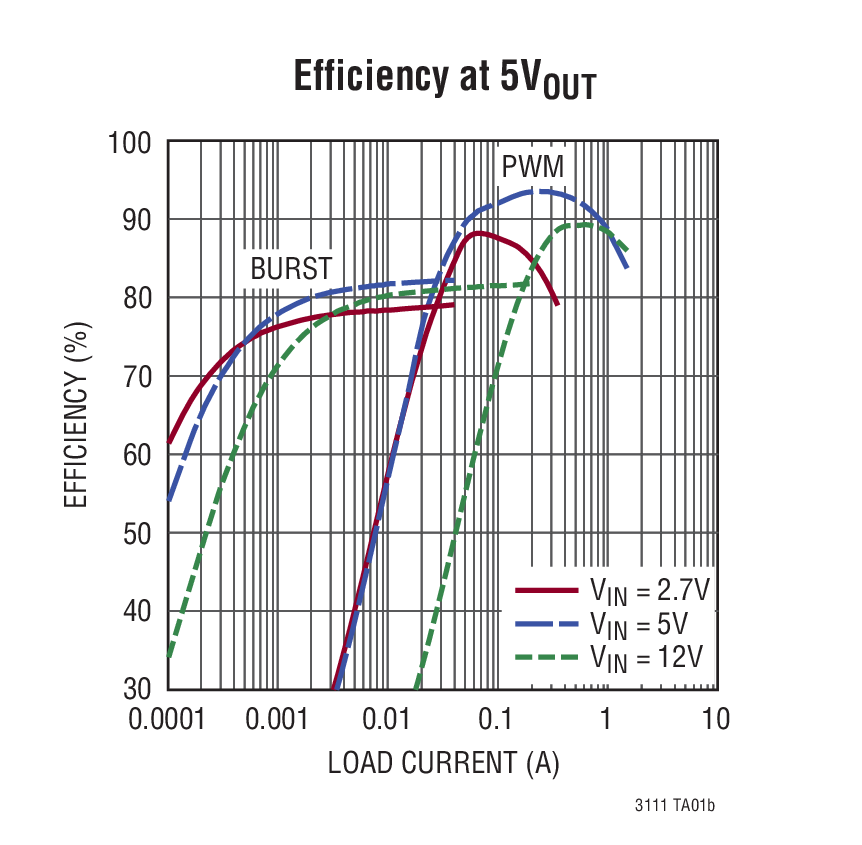

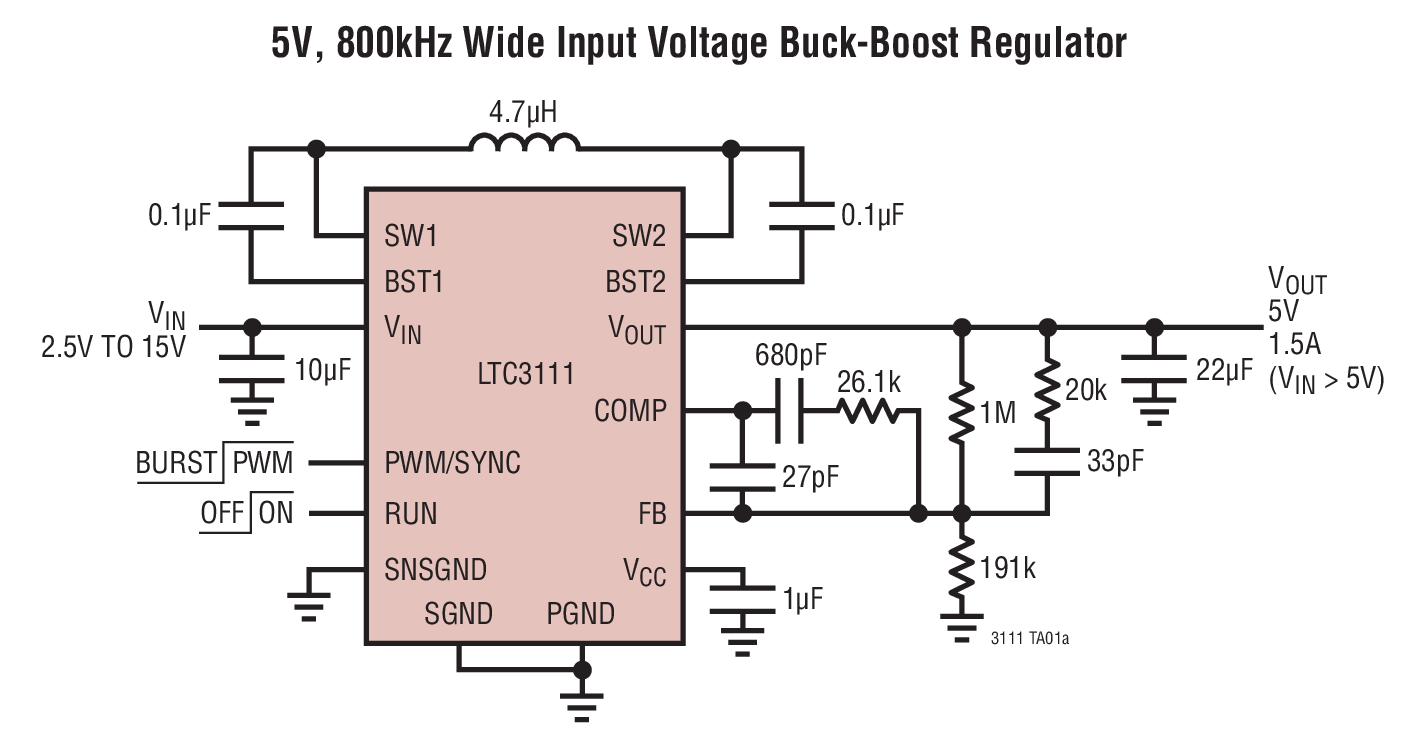

LTC3111 - 典型应用图例：

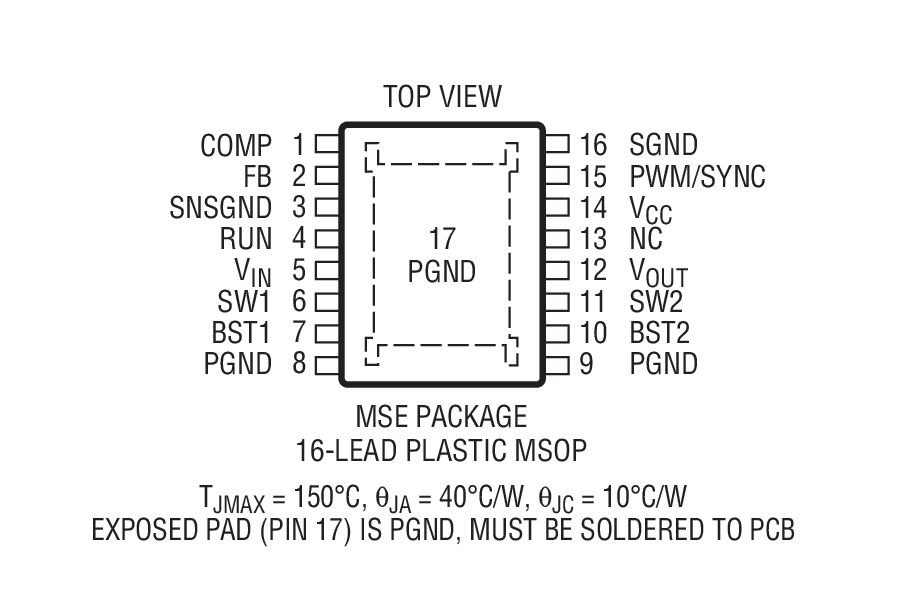

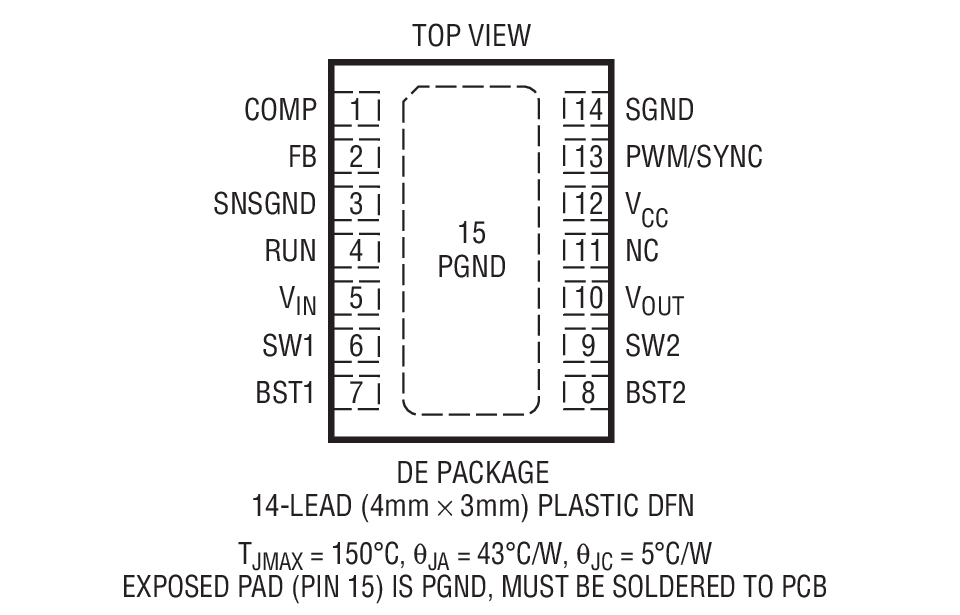

LTC3111 - 封装图解：

LTC3111 - LTC3111是15V、1.5A 同步降压-升压型 DC/DC 转换器

LTC3111是Linear公司的一款内部开关电源降压-升压产品，LTC3111是15V、1.5A 同步降压-升压型 DC/DC 转换器，本站介绍了LTC3111的封装应用图解、特点和优点、功能等，并给出了与LTC3111相关的凌力尔特元器件型号供参考。

LTC3111 - 15V、1.5A 同步降压-升压型 DC/DC 转换器

LTC3111 - 15V、1.5A 同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3111 是一款固定频率、同步降压-升压型 DC/DC 转换器，其具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声，并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。

LTC3111 具有一个 2.5V 至 15V 的输入和输出范围，很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 RDS(ON) 内部 N 沟道 MOSFET 开关和可选的 PWM 或突发模式操作可在众多的工作条件下实现高效率。

一个准确的 RUN 引脚允许用户设置转换器的接通门限电压。该器件的其他特点包括：短路保护、内部软起动和热停机功能。

LTC3111 可提供耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装。

特点

可在 VIN 高于、低于或等于 VOUT 的情况下获得稳压输出

2.5V 至 15V 输入和输出电压范围

1.5A 连续输出电流：VIN ≥ 5V，VOUT = 5V，PWM 模式

单个电感器

准确的 RUN 门限

效率高达 95%

800kHz 开关频率，可同步范围介于 600kHz 至 1.5MHz 之间

在突发模式 (Burst Mode) 操作中的无负载静态电流为 49μA

在停机模式中提供了输出断接

停机电流 < 1μA

内部软起动

小外形耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装

应用

从单节、两节或三节锂离子电池、多节碱性电池 / 镍氢 (NiMH) 电池提供 3.3V 或 5V 输出

RF 发送器

军用、工业电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3111EDE#PBF	4x3 DFN-14	E	$5.00	$3.50
LTC3111EDE#TRPBF	4x3 DFN-14	E		$3.56
LTC3111EMSE#PBF	MS-16E	E	$5.14	$3.60
LTC3111EMSE#TRPBF	MS-16E	E		$3.66
LTC3111HDE#PBF	4x3 DFN-14	H	$5.86	$4.10
LTC3111HDE#TRPBF	4x3 DFN-14	H		$4.16
LTC3111HMSE#PBF	MS-16E	H	$6.02	$4.21
LTC3111HMSE#TRPBF	MS-16E	H		$4.27
LTC3111IDE#PBF	4x3 DFN-14	I	$5.50	$3.85
LTC3111IDE#TRPBF	4x3 DFN-14	I		$3.91
LTC3111IMSE#PBF	MS-16E	I	$5.66	$3.96
LTC3111IMSE#TRPBF	MS-16E	I		$4.02
LTC3111MPDE#PBF	4x3 DFN-14	MP	$14.86	$10.40
LTC3111MPDE#TRPBF	4x3 DFN-14	MP		$10.46
LTC3111MPMSE#PBF	MS-16E	MP	$15.27	$10.69
LTC3111MPMSE#TRPBF	MS-16E	MP		$10.75
