当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2308
LTC2308技术文档下载:
LTC2308技术文档产品手册下载
LTC2308 - 典型应用图例:

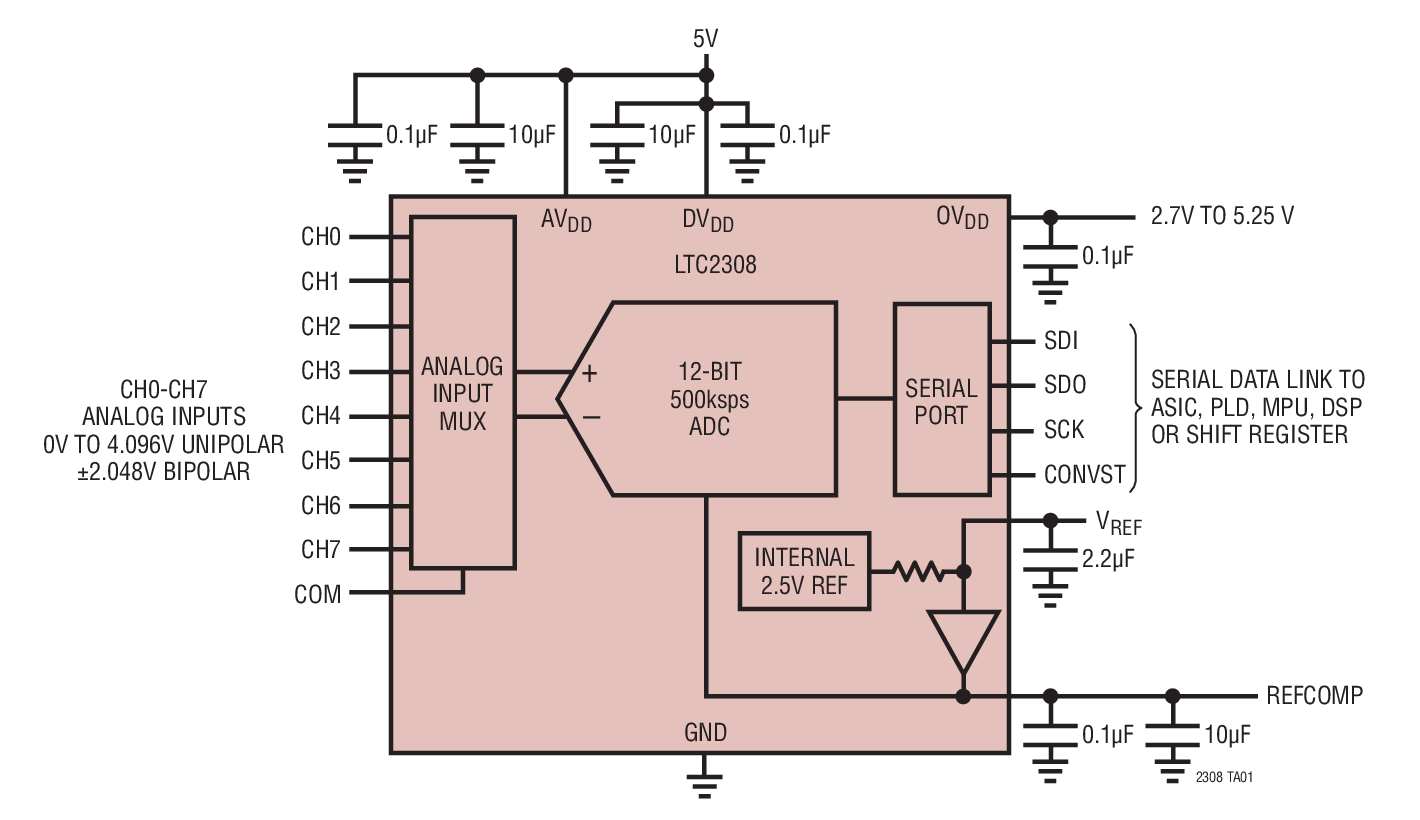

LTC2308典型应用图例一

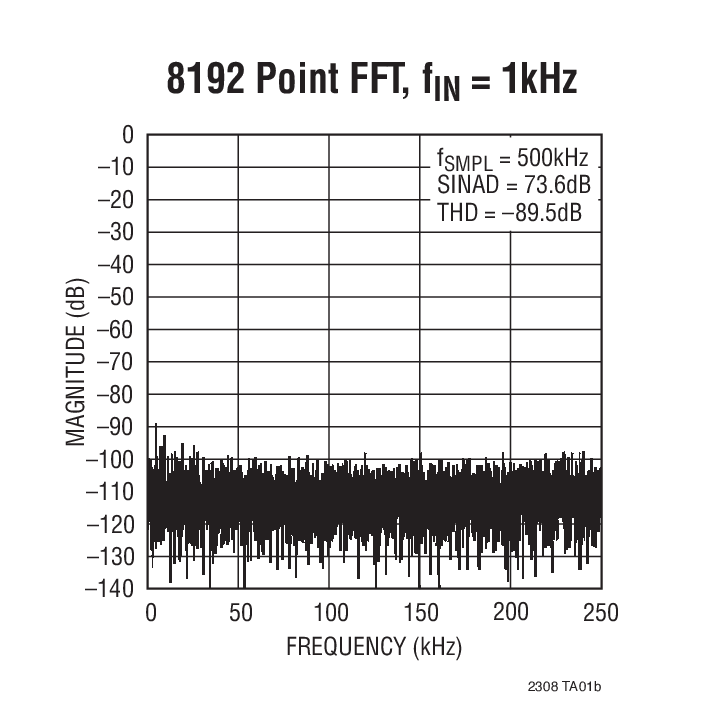

LTC2308典型应用图例二
LTC2308 - 封装图解:

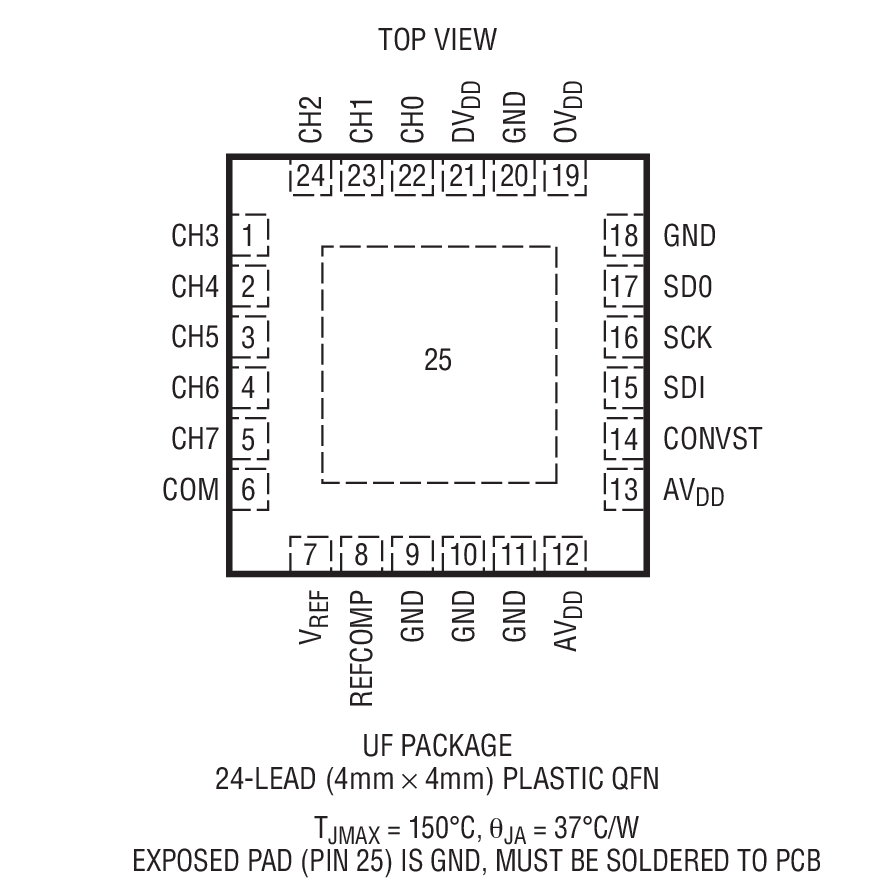

LTC2308封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2308介绍
LTC2308 - LTC2308是低噪声、500ksps、8 通道、12 位 ADC

LTC2308是Linear公司的一款通用型 SAR ADC产品,LTC2308是低噪声、500ksps、8 通道、12 位 ADC,本站介绍了LTC2308的封装应用图解、特点和优点、功能等,并给出了与LTC2308相关的凌力尔特元器件型号供参考。

LTC2308 - 低噪声、500ksps、8 通道、12 位 ADC

LTC2308 - 低噪声、500ksps、8 通道、12 位 ADC - Linear Technology(凌力尔特)

功能描述

LTC2308 是一款低噪声、500ksps、8 通道、12 位 ADC,具有一个 SPI/MICROWIRE 兼容型串行接口。该ADC 包括一个内部基准和一个全差分采样及保持电路,旨在降低共模噪声。内部转换时钟允许外部串行输出数据时钟 (SCK) 在高达 40MHz 的任何频率条件下运作。

LTC2308 采用单 5V 工作电源,并仅吸收 3.5mA 电流 (在500ksps 采样速率条件下)。自动停机功能可把电源电流减小至 200μA (在 1ksps 采样速率条件下)。

LTC2308 采用小型 24 引脚 4mm x 4mm QFN 封装。内部2.5V 基准和8通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2308 非常适合于电池供电型和便携式应用,而四线式 SPI 兼容型串行接口则令该 ADC成为隔离型或远程数据采集系统的一种上佳配合。

特点
  • 12 位分辨率
  • 500ksps采样速率
  • 低噪声:SINAD = 73.3dB
  • 保证无漏失码
  • 单 5V 电源
  • 自动停机功能可调节电源电流和采样速率
  • 低功率: 17.5mW (在 500ksps) 0.9mW (打盹模式) 35μW (睡眠模式)
  • 内部基准
  • 内部 8 通道多路复用器
  • 内部转换时钟
  • SPI/MICROWIRETM 兼容型串行接口
  • 单极或双极输入范围 (可利用软件来选择)
  • 单独的输出电源 OVDD (2.7V 至 5.25V)
  • 24 引脚 4mm x 4mm QFN 封装
  • 应用
  • 高速数据采集
  • 工业过程控制
  • 电动机控制
  • 加速计测量
  • 电池供电型仪器
  • 隔离型和/或远程数据采集
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2308CUF#PBF 4x4 QFN-24 C $5.27 $2.95
    LTC2308CUF#TRPBF 4x4 QFN-24 C $5.33 $3.01
    LTC2308IUF#PBF 4x4 QFN-24 I $6.32 $3.54
    LTC2308IUF#TRPBF 4x4 QFN-24 I $6.38 $3.60
