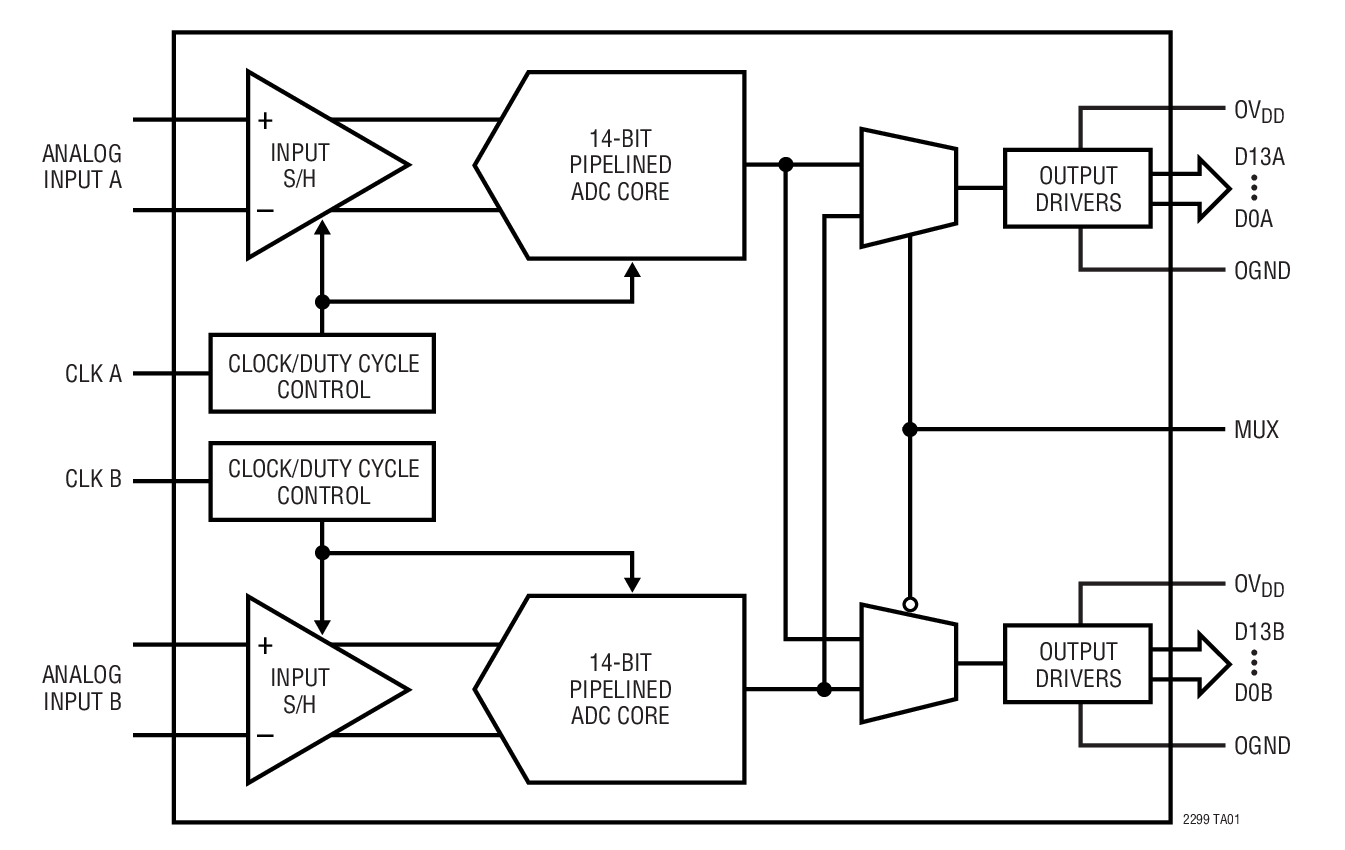

LTC2299典型应用图例一

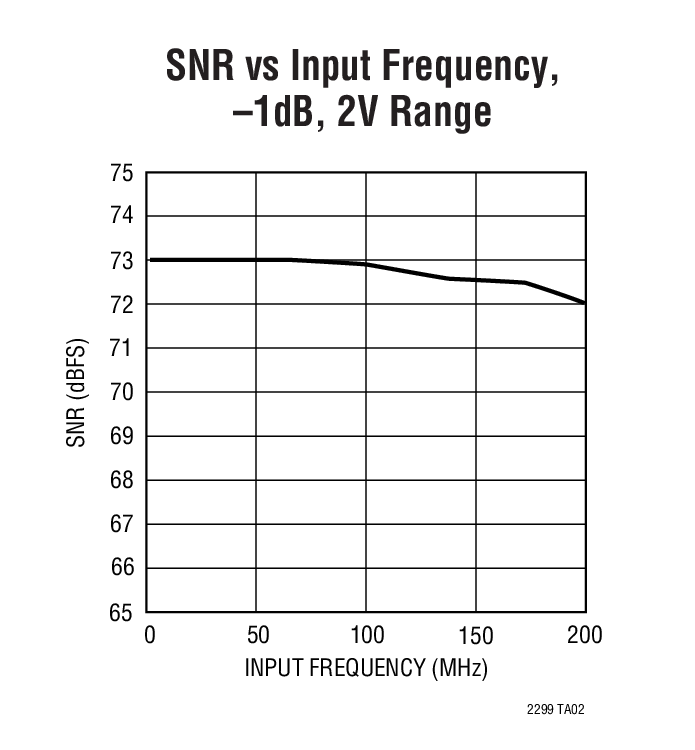

LTC2299典型应用图例二
LTC2299 - 封装图解：

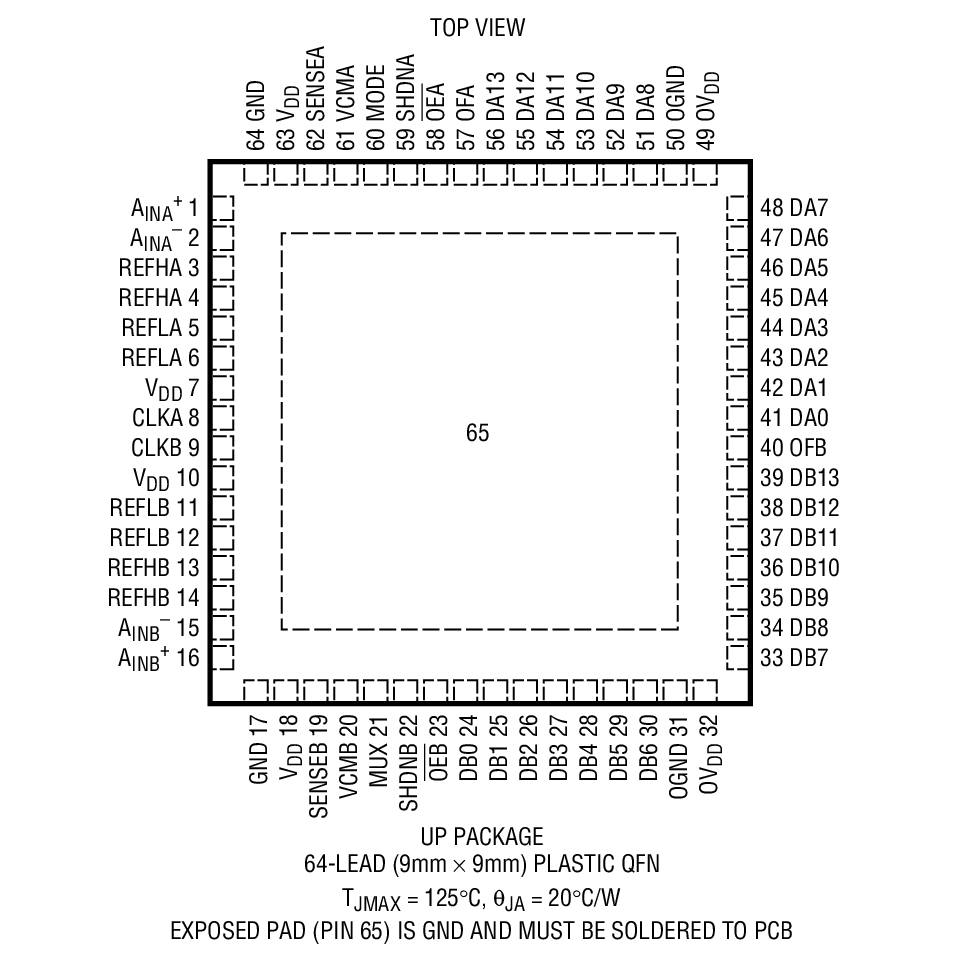

LTC2299封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2299介绍

LTC2299 - LTC2299是Dual 14-Bit, 80Msps Low Power 3V ADC

LTC2299是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2299是LTC2299是Dual 14-Bit, 80Msps Low Power 3V ADC，本站介绍了LTC2299的封装应用图解、特点和优点、功能等，并给出了与LTC2299相关的LINEAR元器件型号供参考。

LTC2299 - LTC2299是Dual 14-Bit, 80Msps Low Power 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2299 - Dual 14-Bit, 80Msps Low Power 3V ADC

LTC2299 - Dual 14-Bit, 80Msps Low Power 3V ADC - Linear Technology（凌力尔特）

功能描述

The LTC2299 is a 14-bit 80Msps, low power dual 3V A/D converter designed for digitizing high frequency, wide dynamic range signals. The LTC2299 is perfect for demanding imaging and communications applications with AC performance that includes 73dB SNR and 90dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±1.2LSB INL (typ), ±0.5LSB DNL (typ) and ±0.5LSB INL, ±0.5LSB DNL over temperature. The transition noise is a low 1.2LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic. An optional multiplexer allows both channels to share a digital output bus.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Integrated Dual 14-Bit ADCs
  • Sample Rate: 80Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 444mW
  • 73dB SNR at 70MHz Input
  • 90dB SFDR at 70MHz Input
  • 110dB Channel Isolation at 100MHz
  • Multiplexed or Separate Data Bus
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family105Msps: LTC2282 (12-Bit), LTC2284 (14-Bit)80Msps: LTC2294 (12-Bit), LTC2299 (14-Bit)65Msps: LTC2293 (12-Bit), LTC2298 (14-Bit)40Msps: LTC2292 (12-Bit), LTC2297 (14-Bit)25Msps: LTC2291 (12-Bit), LTC2296 (14-Bit)
  • 64-Pin (9mm × 9mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2299CUP 9x9 QFN-64 C $51.88 $37.50
    LTC2299CUP#PBF 9x9 QFN-64 C $51.88 $37.50
    LTC2299CUP#TR 9x9 QFN-64 C $37.60
    LTC2299CUP#TRPBF 9x9 QFN-64 C $37.60
    LTC2299IUP 9x9 QFN-64 I $62.25 $45.00
    LTC2299IUP#PBF 9x9 QFN-64 I $62.25 $45.00
    LTC2299IUP#TR 9x9 QFN-64 I $45.10
    LTC2299IUP#TRPBF 9x9 QFN-64 I $45.10
