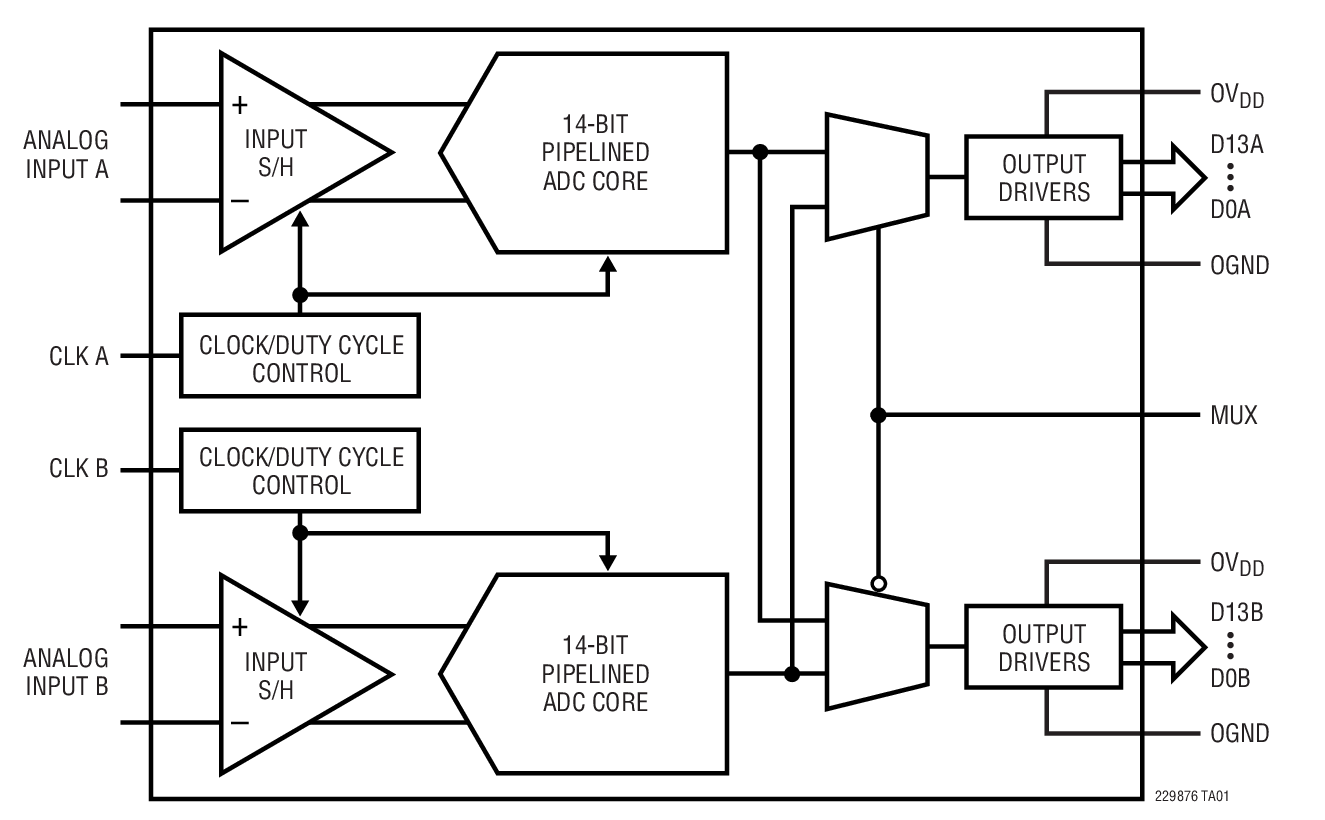

LTC2298典型应用图例一

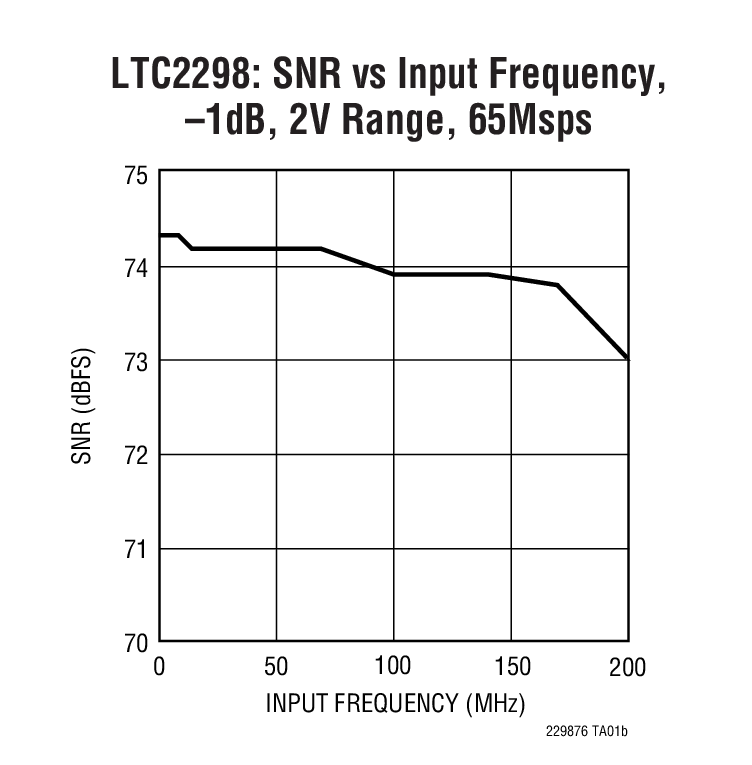

LTC2298典型应用图例二
LTC2298 - 封装图解：

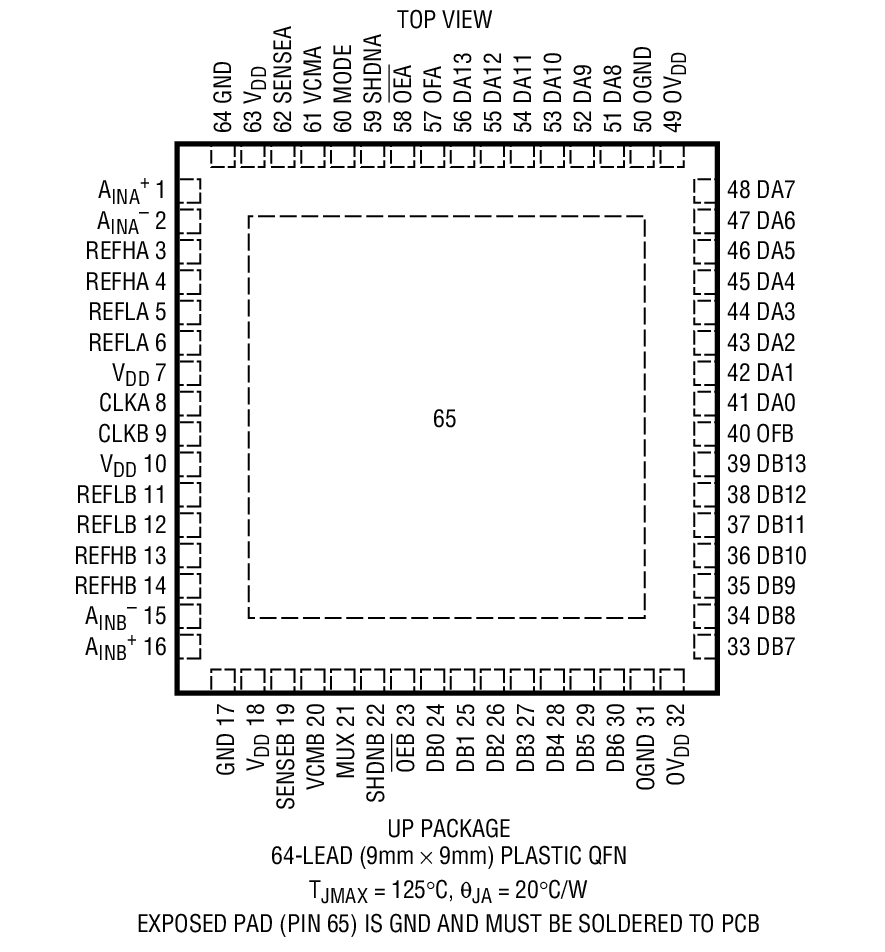

LTC2298封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2298介绍

LTC2298 - LTC2298是Dual 14-Bit, 65/40/25Msps Low Power 3V ADCs

LTC2298是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2298是LTC2298是Dual 14-Bit, 65/40/25Msps Low Power 3V ADCs，本站介绍了LTC2298的封装应用图解、特点和优点、功能等，并给出了与LTC2298相关的LINEAR元器件型号供参考。

LTC2298 - LTC2298是Dual 14-Bit, 65/40/25Msps Low Power 3V ADCs - 高速 ADC - 数据转换 - 凌力尔特

LTC2298 - Dual 14-Bit, 65/40/25Msps Low Power 3V ADCs

LTC2298/LTC2297/LTC2296 - Dual 14-Bit, 65/40/25Msps Low Power 3V ADCs - Linear Technology（凌力尔特）

功能描述
The LTC2298/LTC2297/LTC2296 are 14-bit 65Msps/40Msps/25Msps, low power dual 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2298/LTC2297/LTC2296 are perfect for demanding imaging and communications applications with AC performance that includes 74dB SNR and 85dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±1.2LSB INL (typ), ±0.5LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 1LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.3V logic. An optional multiplexer allows both channels to share a digital output bus.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Integrated Dual 14-Bit ADCs
  • Sample Rate: 65Msps/40Msps/25Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 400mW/235mW/150mW
  • 74.3dB SNR
  • 90dB SFDR
  • 110dB Channel Isolation at 100MHz
  • Multiplexed or Separate Data Bus
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family105Msps: LTC2282 (12-Bit), LTC2284 (14-Bit)80Msps: LTC2294 (12-Bit), LTC2299 (14-Bit)65Msps: LTC2293 (12-Bit), LTC2298 (14-Bit)40Msps: LTC2292 (12-Bit), LTC2297 (14-Bit)25Msps: LTC2291 (12-Bit), LTC2296 (14-Bit)
  • 64-Pin (9mm × 9mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2298CUP#PBF 9x9 QFN-64 C $48.45 $35.03
    LTC2298CUP#TRPBF 9x9 QFN-64 C $35.13
    LTC2298IUP 9x9 QFN-64 I $58.10 $42.00
    LTC2298IUP#PBF 9x9 QFN-64 I $58.10 $42.00
    LTC2298IUP#TR 9x9 QFN-64 I $42.10
    LTC2298IUP#TRPBF 9x9 QFN-64 I $42.10
